直流感应开关GD200K使用说明书

产品概述

    电流感应开关GD200K是一款NO、NC二选一的直流开关传感器。

一般技术特征

可触发电流范围：1.0A~150A / DC

触发切换时间：0.2秒内

过载电流容量：≥100% @ 150A

开关触点容量：MAX：0.5A@240V AC/DC

开关端对电源商耐压：≥ 2KV AC

穿线孔直径：19.5 mm

开关产品尺寸：H×W1/W2×T

＝70×50/80×26.5 mm

安装方式：平装/螺丝安装

外壳材质：自熄型ABS 94V-0

工作温度：-30℃~55℃

储存温度：-40℃~65℃

IP防护等级：IP30

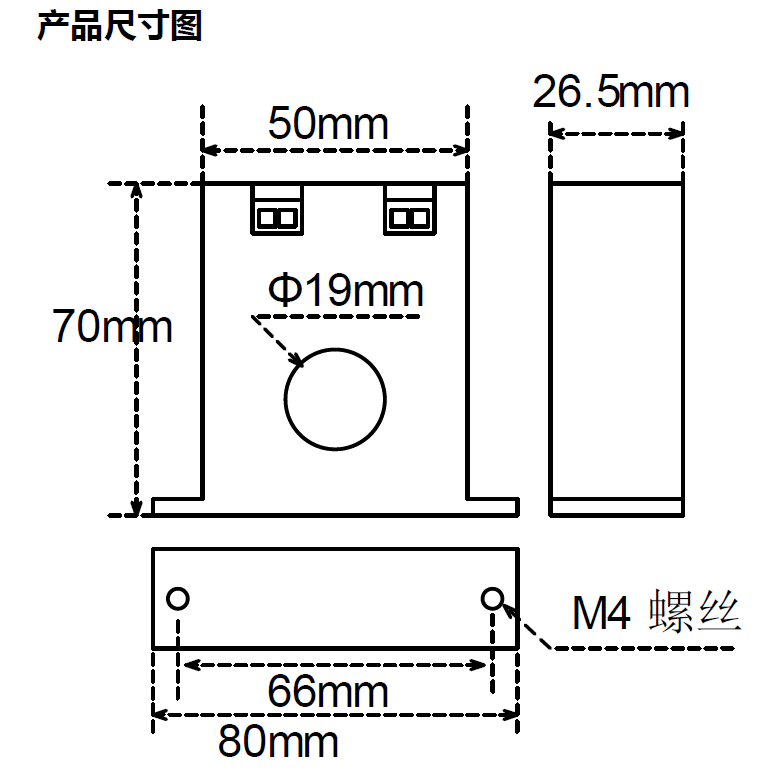

产品尺寸图

安装与应用

1、于适当位置用M4螺丝将产品固定，并把电流线穿过中间的检测孔，注意被检测电流的正负极方向，勿装反。

2、连接工作电源和输出开关量的连线至信号采购设备。

2.1、常开型接法：电源正极接PV，负极接NV；

2.2、常闭型接法：电源正极接NV，负极接PV。

3、以常开型为例说明。

3.1、过电流设置，接上需要监测检测的电流值，若亮绿灯，说明这电流值在阀值之下，逆时针调CS使绿灯转红灯；接上需要监测检测的电流值，若亮红灯，说明这电流值已经在阀值之上了，顺时针调CS使红灯转绿灯，后再逆时针调CS使绿灯转红灯。

3.2、欠电流设置，在过电流的基础上再顺时针调CS使红灯转绿灯即可。

4、设置好后，常开型转常闭型阀值不变。

5、红灯亮开关触点闭合；绿灯亮开关触点断开。

典型应用图

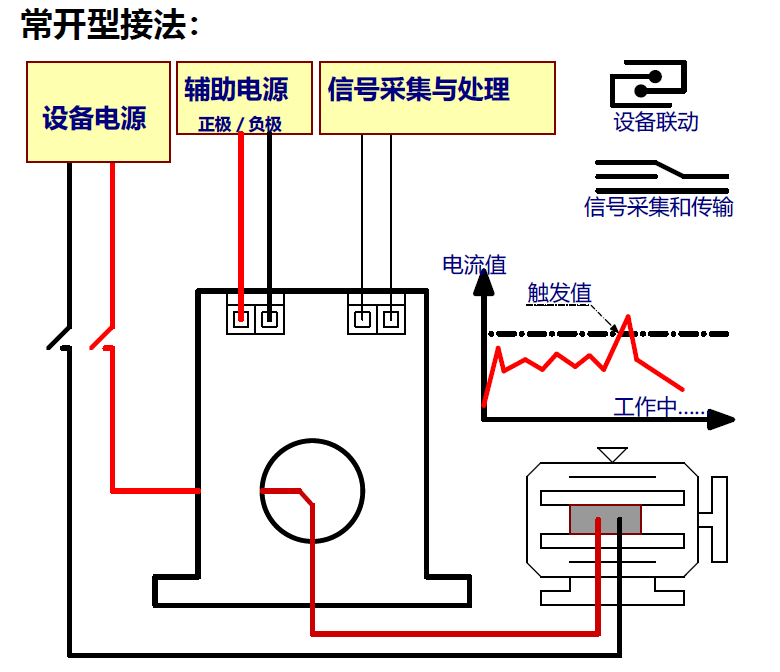

常开型接法：

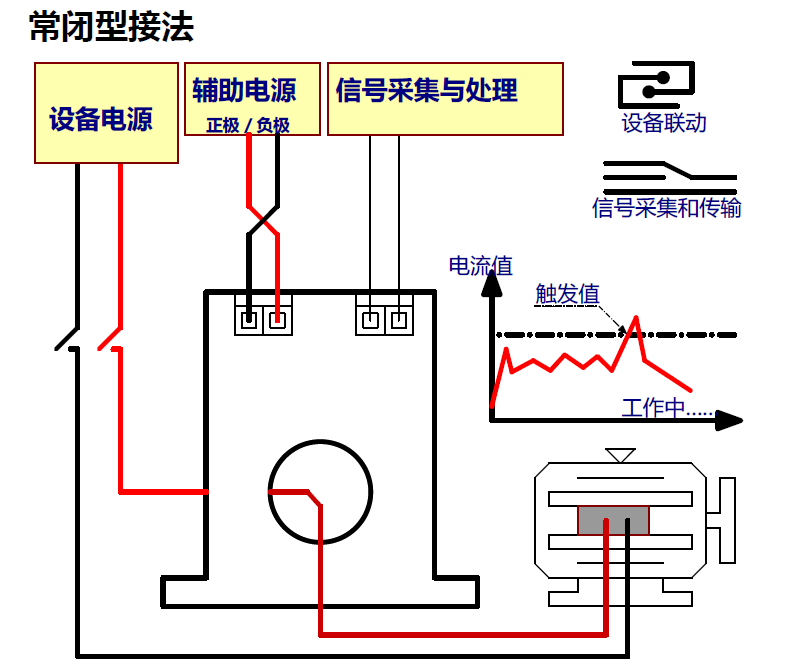

常闭型接法

温馨提示

1、牵涉到用电安全，应由持有电工证或相关技术人员或经培训合格的人员操作。

2、在使用过程中若有疑问请联系服务人员解答，请勿自行拆修。
