GA150K系列交流电流感应开关传感器

描述

GA150Kxx系列电流感应开关是包含了GA150K10（交流常开型）、GA150K11（交流常闭型）、GA150K20（交流常开+常闭两用型，两路同步切换）、GA150K30（交流上下限，常开+常闭两用型，两路同步切换）、GA150K50（交流常开 / 常闭两路独立型，两路隔离电压达1500V AC）、GA151K10（交流常开，开关触点容量达MAX：3.0A）。

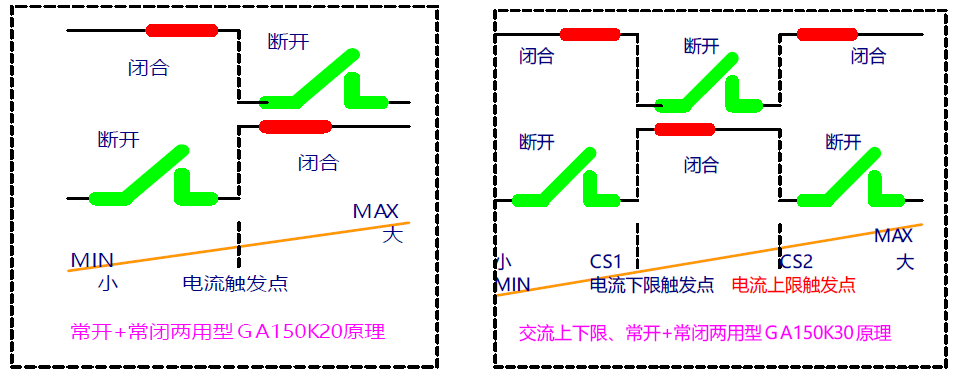

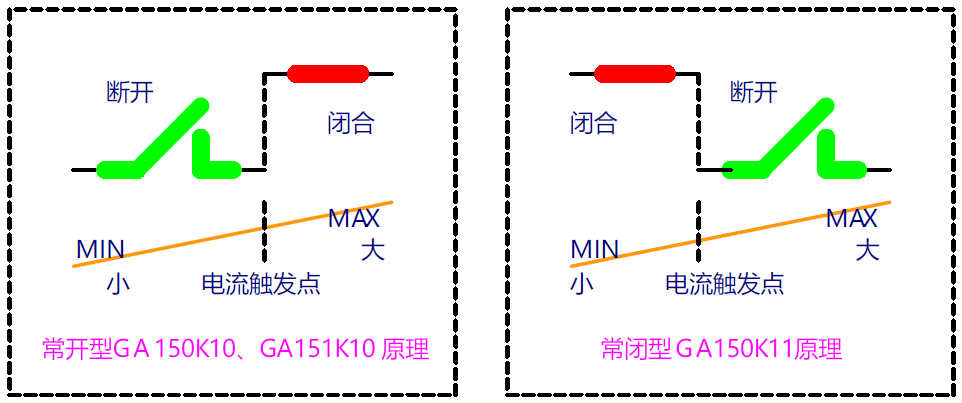

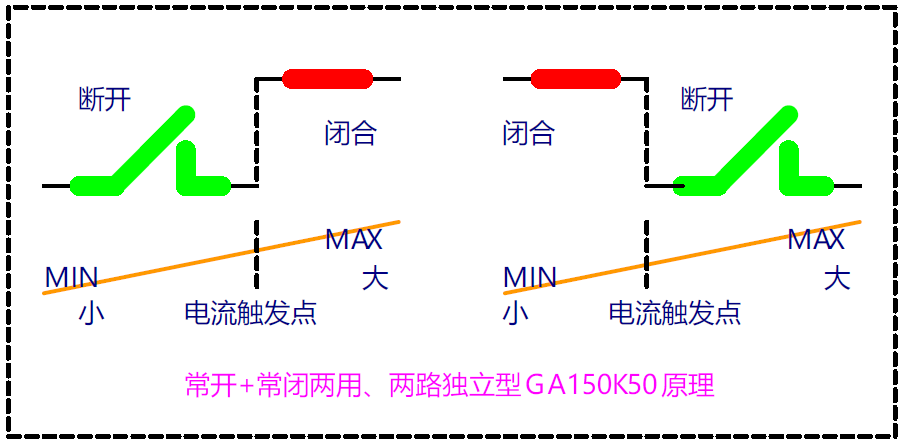

电流开关传感器GA150Kxx系列是一款集成化安装的检测交流电流的电气器件，具有反应迅速，抗干扰能力强等优点。各款型号的工作原理分别如下图示：

开关工作切换原理：当电流由小变大并越过设定的电流触发点时，开关状态便发生转换，常开点变为闭合，常闭点变为断开。

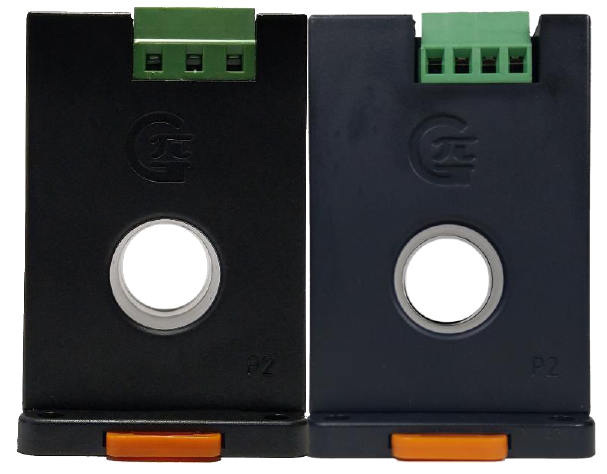

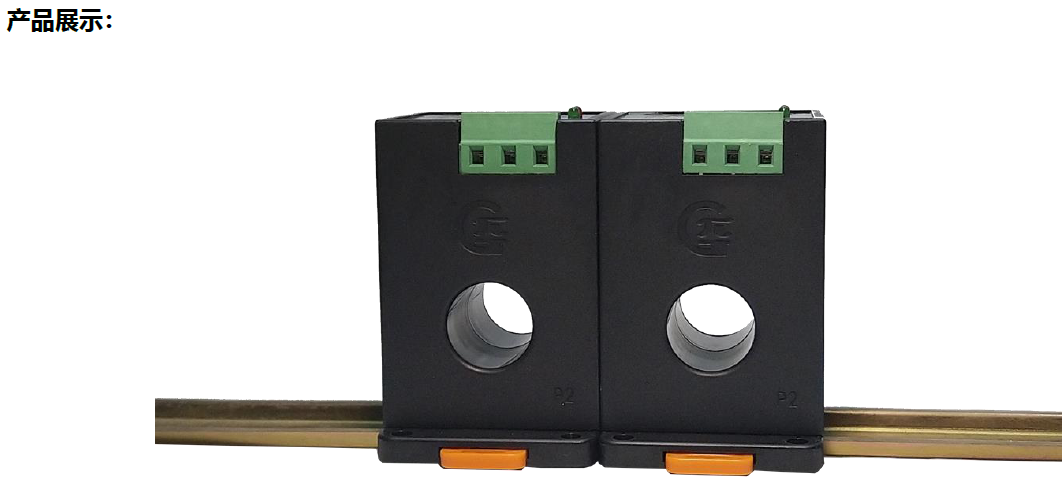

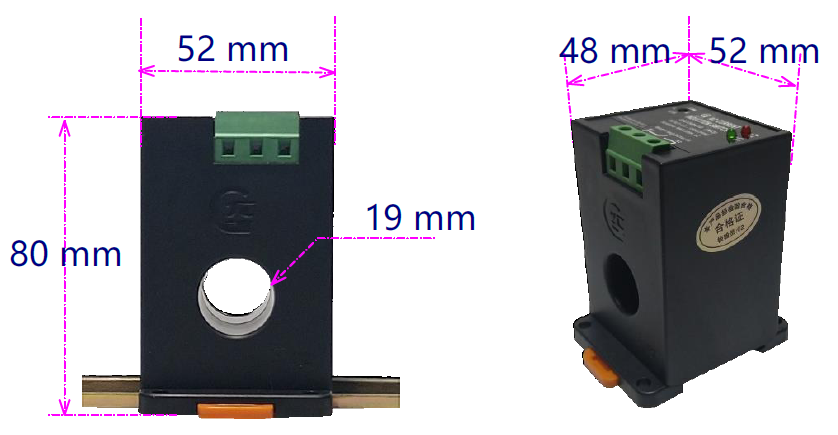

GA150K系列开关产品的外观：

GA150K电流开关传感器的系列型号

GA150K系列开关产品电流触发点的设置

GA150K10，GA151K10交流常开型

  电流线穿过产品检测孔并接通需要检测（监测）的电流值大小（比如：1.0A），当检测孔中有0.5A或以上的电流流过时，便有一个灯亮起来，通常是绿灯。

    当是绿灯亮起来时，则该电流值在触发点之下，逆时针旋转CS，使得亮绿灯 跳变为亮红灯；当是红灯亮起来时，则该电流值在触发点之上，顺时针旋转CS，使得红灯跳变为绿灯，再逆时针调CS，使得绿灯跳眼红为红灯即可。缓慢调试可提高电流触发点的准确度。

GA150K11，交流常闭型

  电流线穿过产品检测孔并接通需要检测（监测）的电流值大小（比如：1.0A），当检测孔中有0.5A或以上的电流流过时，便有一个灯亮起来，通常是绿灯。

    当是红灯亮起来时，则该电流值在触发点之下，逆时针旋转CS，使得亮红灯跳变为亮绿灯；当是绿灯亮起来时，则该电流值在触发点之上，顺时针旋转CS，使得绿灯跳变为红灯，再逆时针调CS，使得红灯跳变为绿灯即可。缓慢调试可提高电流触发点的准确度。

GA150K20，交流常开+常闭两用型的调试方法和GA150K10相同。

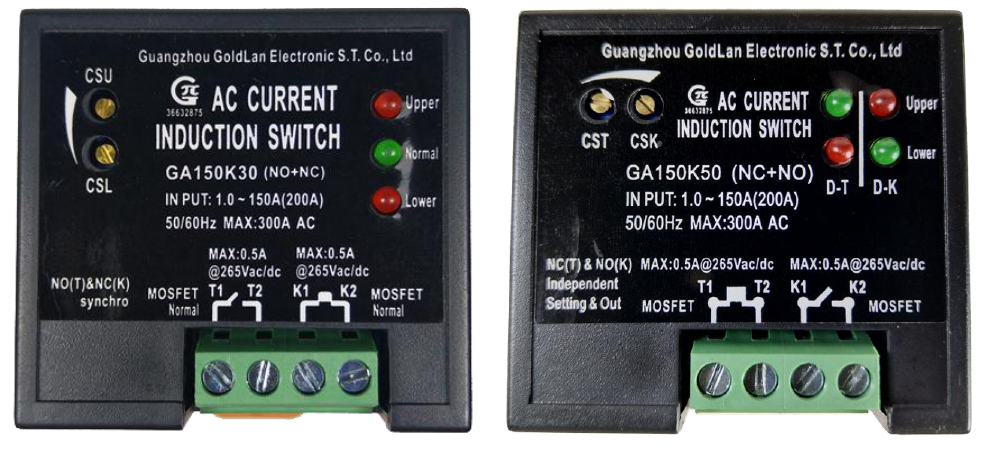

GA150K30，交流上下限，常开+常闭两用型

     当电流处于正常位置（下限之上或上限之下）时为绿灯亮，当电流处于越下限位置（下限之下）时为红灯Lower亮；当电流处于越上限位置（上限之上）时为红灯Upper亮。

     先设置下限，给定一个下限值的电流（比如5.0A），若绿灯亮，说明电流值在触发点之上，顺时针旋转CSL，使得绿灯Normal变红灯Lower；若红灯Lower亮，说明电流值在触发点之下，则逆时针调CSL使得绿灯亮再顺时针调CSL使得红灯Lower亮。

     再设置下限，给定一个上限值的电流（比如10.0A），若绿灯亮，说明电流值在触发点之下，逆时针旋转CSU，使得绿灯Normal变红灯Upper亮；若红灯Upper灯亮，说明电流值在触发点之上，则顺时针调CSU使得红灯Upper变绿灯，再逆时针调CSU使得绿灯变红灯Upper即可。

GA150K50，交流常开 / 常闭双路两用型

    设置方法参考GA150K10和GA150K11即可。

GA150K系列通用参数

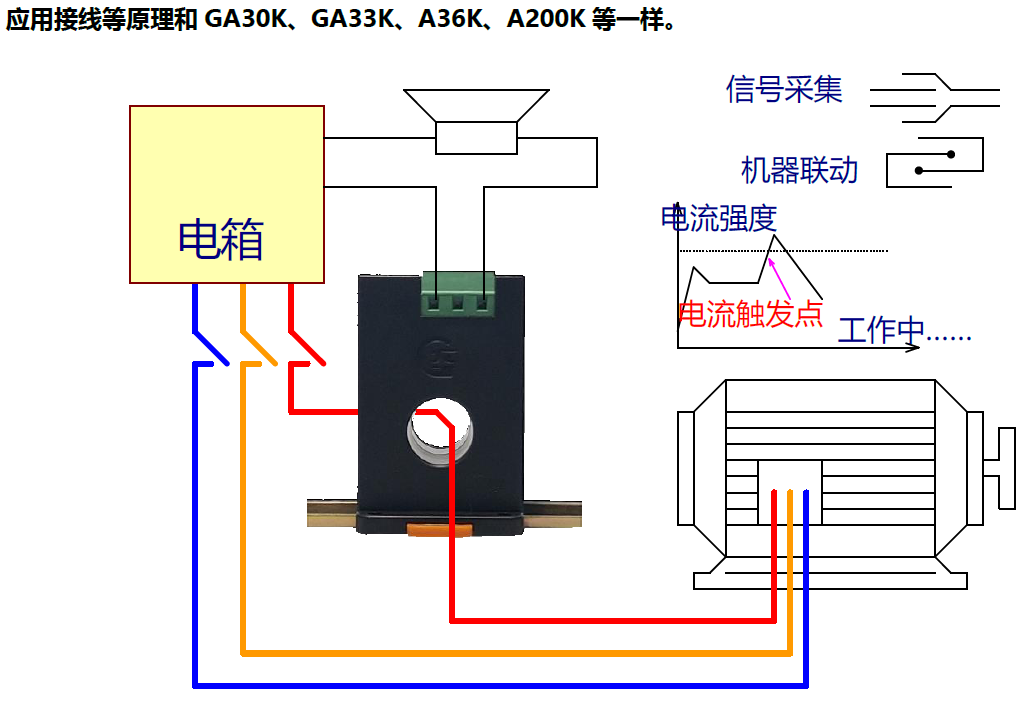

应用接线等原理和GA30K、GA33K、A36K、A200K等一样。

使用时注意事项

      接线前应断开所有相关的电源，以防触电事故。

与作业无关的工具、物料必须远离现场，尤其是可燃易爆物品，必须有安全的距离要求。具有专人的管理和监督。

      所有安装接线之工作人员，必须持有相关的岗位工作证或经培训合格之人员并持证上岗。

      开关输出端是电子开关，严禁未串接上负载而接上电源，多看多思多想接线参考图，不懂就问，否则就算买了保险也保证不了安全。

      接线的每一步都必须正确，按图纸检查一二遍确认无误后再通电，

      本产品应避免在阳光直射或雨淋之处，户外应用时，应加配电箱或配电盒。

      采购和应用本产品时，请在产品的额定值内使用，请勿使用产品的极限值。

风险申明

任何电子电气产品，都会随着时间变迁而老化，在采购本产品时，采购人员和设计人员应当意识到本产品可能带来的风险，本司不对应用本产品可能带来的损失或续继损失负责。更加不会对因操作不当产生的损失负责。

。
