检测电流低至60mA（Min：50mA）的无源电流感应开关传感器

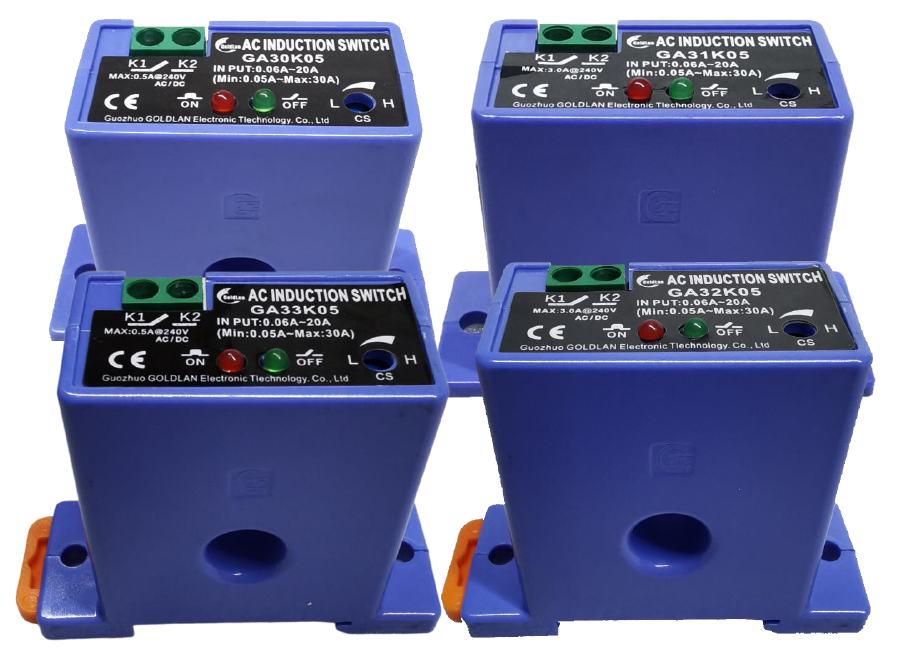

此系列电流感应开关共4款型号（截止于发布时）

产品结构组成

电流感应开关传感器是一种基于电流互感器的用于检测、监控和保护电力系统的电流装置。它通常由一个环形铁芯（一个或多个环形铁芯绕组（即线圈））+电子电路+保护外壳组成。此开关传感器属于无源产品。相对于其它热保护器而言，他反应灵敏，能迅速地检测到电气设备的过电流或欠电流状态并输出开关量信号。也能够对线路中的电流大小或有无做出判断、和相关的联动设备实行自动化控制。产品体积小，可尽可能地简化电气产品设计，并可相应地减少体积。

作用与应用

1、故障检测与保护：能够检测到接地故障产生的零序电流，从而输出开关信号触发保护装置动作，切断故障电路，防止故障扩大，保护人身和电力设备财产安全。

2、电力系统监测：通过对零序电流的监测，了解电力系统的运行状态，及时发现并处理潜在的问题，确保电力系统的稳定运行。

3、电力系统保护：广泛应用于变电站、配电室等场所，作为接地保护的重要组成部分。

4、工业自动化：在工业控制系统中，用于监测电机、变压器等设备的运行状态，实现故障预警和保护。

5、通风环保要求，吸尘除尘要求，加水研磨设备，模具加工设备。

6、远程无人值守，企业安全，自动化设备连接，机器联合制动，智慧家居。

7、光热发电厂，换流站，汇流箱，配电箱配电柜，矿业等。

优点

结构简单：主要由环形铁芯和绕组组成，设计简洁。

安装方便：可安装在电缆或开关柜内，适应性强。

测量精度高：能够准确感应微小的电流变化。

可靠性好：性能稳定，长期运行故障率低。

检测阈值可调：检测电流阈值范围宽，0.06A~20A连续可调。

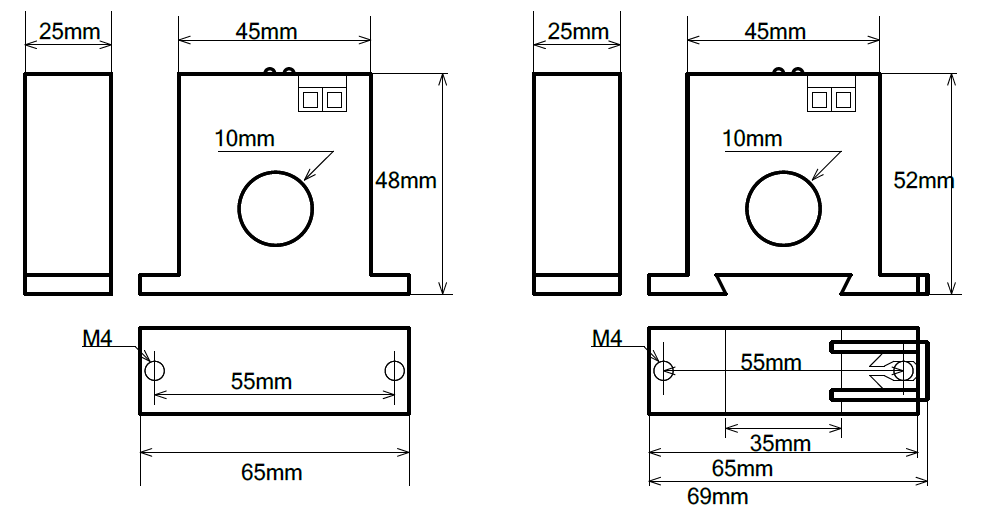

产品尺寸图

常规技术参数（如无注明，则适用于此4款产品）

     输入电流量程范围：0.06A~20A（MAX：30A）

     应用频率量程范围：50Hz/60Hz-400Hz

     开关输出容量：MAX：0.5A@240V ac/dc（ GA30K05、GA33K05 ）

     开关输出容量：MAX：3.0A@240V ac/dc（ GA31K05、GA32K05 ）

     开关泄漏电流：≤0.01mA@240V ac

     触发 响应 时间：  ≤0.1秒内

     磁  滞  现  象：   1%

     内部消耗功率： ≤ 0.1W @20A 。

     电流复位值：    ≈ 10%

     产品尺寸：高×宽×厚＝H×W×T＝48×65×25 mm（螺丝安装款）

     产品尺寸：高×宽×厚＝H×W×T＝52×69×25 mm（导轨安装款）

    检测孔直径：Φ10.20mm

     安装适用DIN35导轨（电气导轨）、螺丝安装中心距离：适用于M4螺丝，距离55mm。

     产品外壳材质：自熄性、防火工程环保材料：PC/ABS ， UL94V-0

     产品重量（含包装盒说明书）：62克（0.062公斤）

     工作环境温度：-40℃～+85℃

     储 存 温 度 ：-45℃～+105℃

     工作环境湿度： 10～90%

      IP防护等级 ： IP3.0

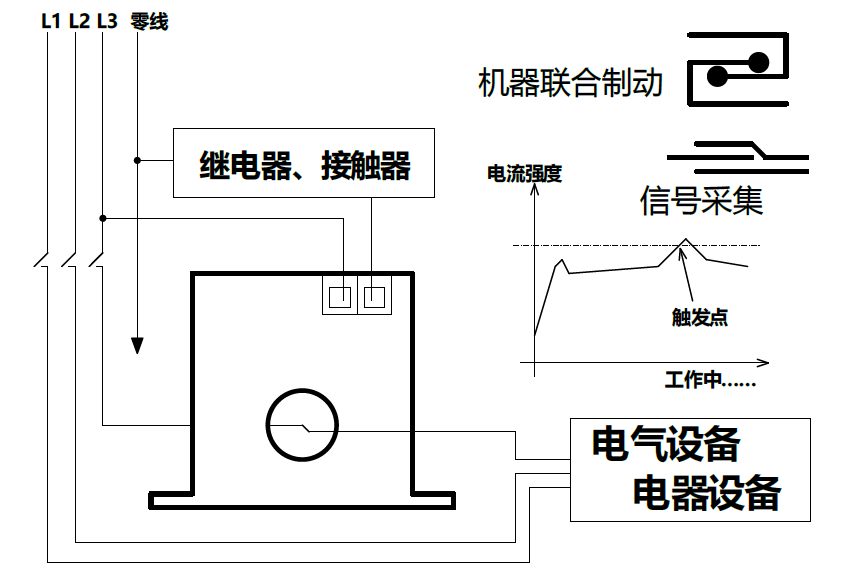

产品典型接线图

安装与接线、设置

1、根据您的产品设计选择适合位置，先将需要监测的电流线穿过开关的检测孔，再用螺丝或固定于导轨之上。

2、用两根导线连开关输出端接至您的信号处理设备，参考典型应用接线图，检查接线应无误。

3、设置电流触发阈值，

　　　　3.1、给穿心电线接上需要检测的电流，需要检测0.06Ａ，则通上0.06Ａ的电流，需要检测10Ａ，则通上10Ａ的电流。

　　　　3.2、接上电流后会有一个指示灯亮起，如果是绿灯亮起，则说明穿心电流在电流触发阈值之下；如果是红灯亮起，则说明穿心电流在电流触发阈值之上。

　　　　3.3、作过电流应用，绿灯亮时，则逆时针旋转CS，使得绿灯转为红灯即可；红灯亮时，则顺时针旋转CS，使得红灯转为绿灯后再逆时针旋转CS使绿灯变为红灯亮起即可，缓慢及反复调试可提高触发阈值的准确度。

        3.4、作欠电流应用时，在4.3的基础上再顺时针调CS至红灯转为绿灯亮起即可。

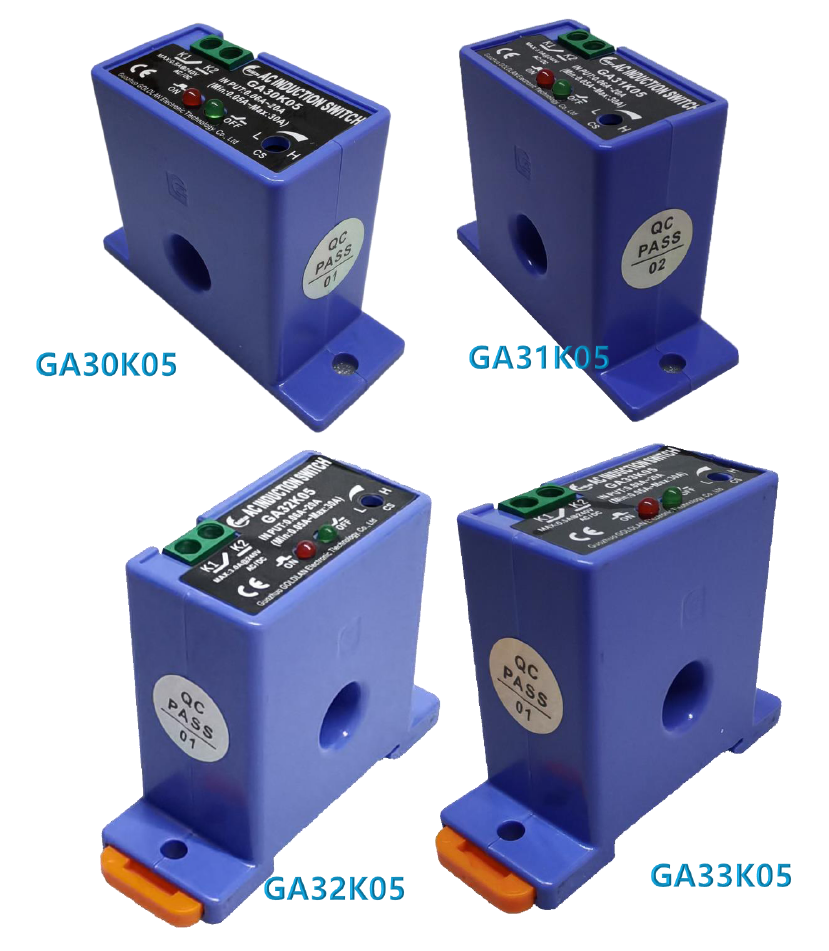

产品展示

包装

   彩盒或中性白盒

使用时注意事项

      接线前应断开所有相关的电源，以防触电事故。与作业无关的工具、物料必须远离现场，尤其是可燃易爆物品，必须有安全的距离要求。具有专人的管理和监督。

      所有安装接线之工作人员，必须持有相关的岗位工作证或经培训合格之人员并持证上岗。

      开关输出端是电子开关，严禁未接上负载而接上电源。

      接线的每一步都必须正确，按图纸检查一二遍确认无误后再通电。

      本产品应避免在阳光直射或雨淋之处，户外应用时，应加配电箱或配电盒。

      采购和应用本产品时，请在产品的额定值内使用，勿使用产品的极限值。

风险申明

任何电子电气产品，都会随着时间变迁而老化，在采购本产品时，采购人员和设计人员应当意识到本产品可能带来的风险，本司不对应用本产品可能带来的损失或继续损失负责。更加不会对因操作不当产生的损失负责。
