国泰蓝牌电流感应开关传感器A200K系列过、欠电流保护报警器

采购和应用本产品时，请在产品的额定值内使用，请勿使用产品的极限值。

描述

      A200K-OA是一款宽电流量程的电流感应开关产品，是基于电磁感应原理，为了安全地检测和监控电气设备的电流而研制而成。与传统的热保护器或过流保护器相比，在规定的电流量程范围内，电流感应开关可设置任意的电流监测值，具有更准确，更及时的报警或保护，是电气设备自动化、电力监测监控的理想伴侣。

特点

     互感式检测电流，对电流进行采样，采样到电流信号后，对电流信号进行处理，变为开关量输出。

     输入端与输出端是互感式传输，无物理连接，隔离耐压超过3000V ac

     输出端采用高电压（650V_DC）的MOS客作为开关管，重负载时输出更稳定。应用接线更简单。

     最小检测电流从0.5A起，额定检测值不变，是150A（MAX：200A）。

     开关触点容量为0.5A@240V，反应迅速，无机械触点的声音，也无次数限制。

应用

    检测监控电机，遂道风机等通风设备，路灯等的工作情况，过欠电流报警、保护。

    通风环保要求，吸尘除尘要求，加水研磨设备，模具加工设备。

    远程无人值守，企业安全，自动化设备连接，机器联合制动。

    光热发电厂，换流站，汇流箱，配电箱配电柜，矿业等。

参数

     输入电流量程：0.5A-150A（MAX：200A）

     应用频率量程：50/60Hz－400Hz

     开关输出容量：MAX：0.5A

     开关泄漏电流：≤0.05mA / 240Vac/dc时

     触发响应时间：0.2秒

     磁 滞  现 象：≤1%

     内部消耗功率：≤1.2W @150.0A 时

     复 位 电流值：≈10%

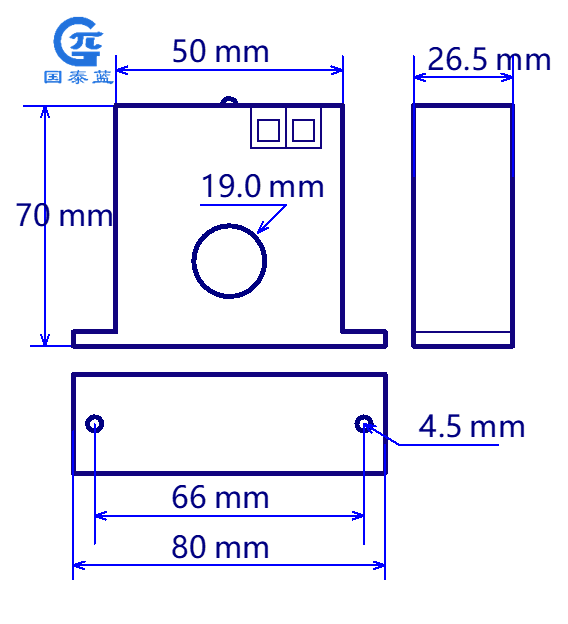

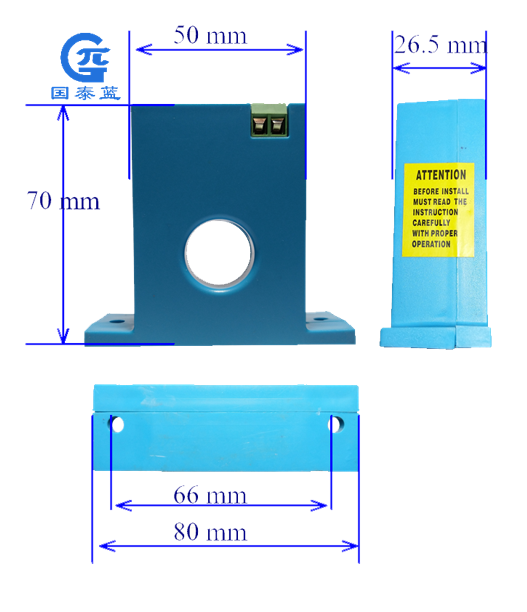

     产 品 尺 寸 ：H×W1／W2×T＝70×50／80×26.5 mm

   安装孔中心距离： 66 mm

     适 用 螺 丝 ： M4

     产 品 重 量 ：0.095Kg（95克）

     工作环境温度：-40℃～+55℃

     储 存 温 度 ：-40℃～+55℃

     工作环境湿度： 0～95%

      IP防护等级 ： IP3.0

产品选型

安装

     根据您设备的电气布局，放置于适合位置；

     把母线穿过检测孔；

     用螺丝固定电流感应开关传感器；

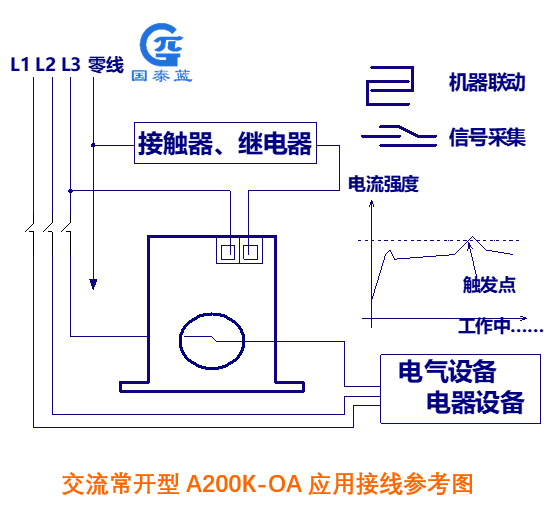

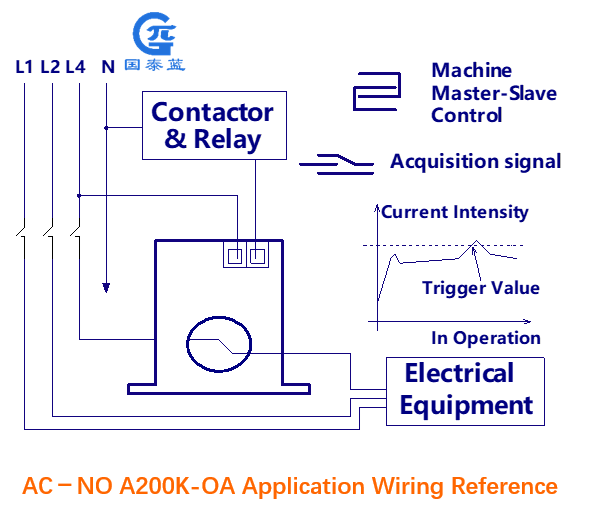

     用信号线连接开关K1、K2到您自动设备信号接收端；

     检查所有连线完全正确。

触发值调试

      接上相应的穿心电流（你要监测1.0A就给一个1.0A的穿心电流，要监测3.0A的就给3.0A的电流）

      接上穿心电流后，就会有一个LED灯亮起来；

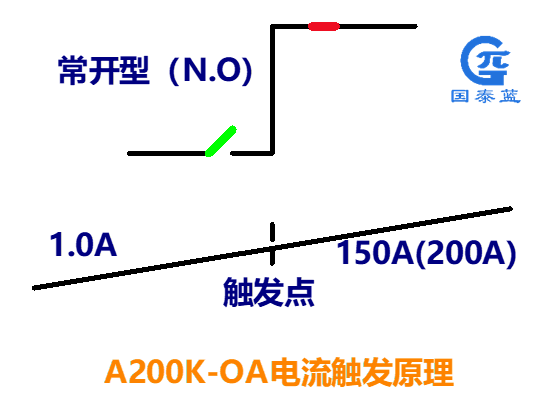

      如果是绿色灯亮起来，说明这个电流值在设定的阀值之下；如果是红色灯亮起来，说明这个电流值在设定的阀值之上。

      作为过电流监测，若是绿灯亮时，缓慢逆时针调CS旋扭使得绿灯刚好跳变为红灯即可；若是红灯亮时，顺时针调CS旋扭使得红灯转为绿灯再缓慢要调CS使得绿灯刚好跳变为红灯即可。

      作为欠电流监测使用时，以过电流监测的基础上再顺时针缓慢调试CS使得红灯跳变为绿灯即可。

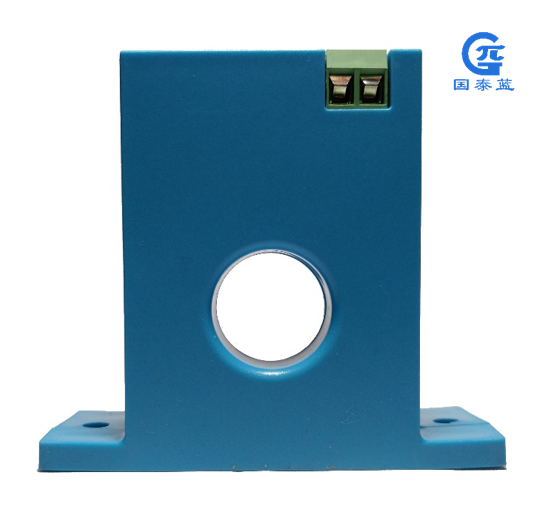

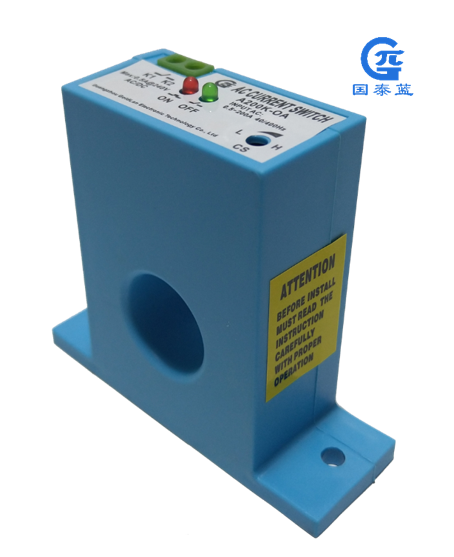

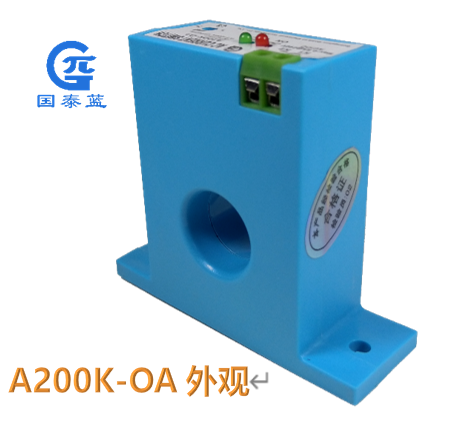

产品展示

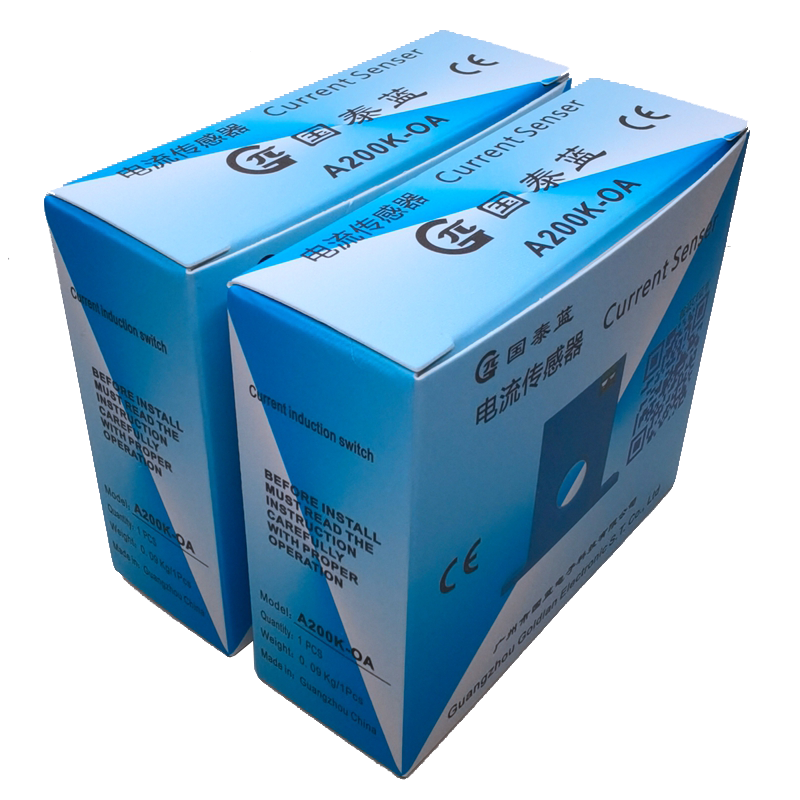

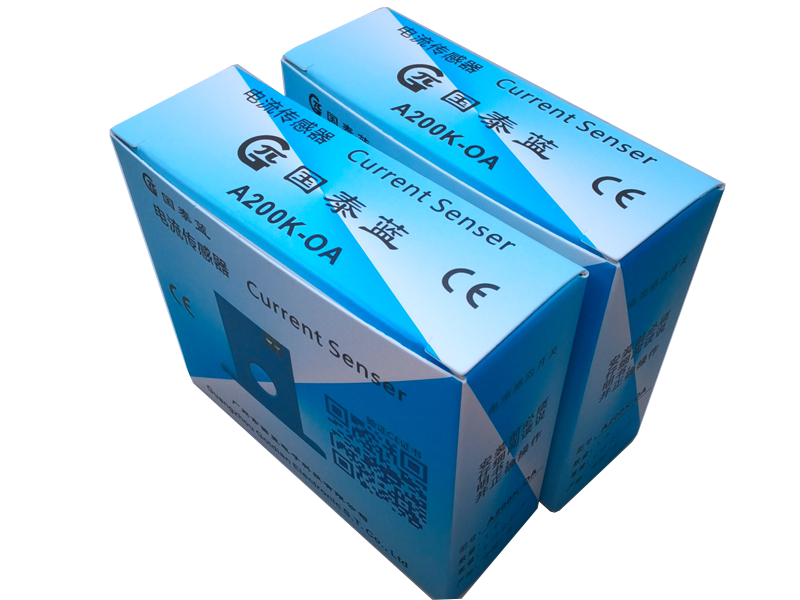

产品包装

使用时注意事项

      接线前应断开所有相关的电源，以防触电事故。

与作业无关的工具、物料必须远离现场，尤其是可燃易爆物品，必须有安全的距离要求。具有专人的管理和监督。

      所有安装接线之工作人员，必须持有相关的岗位工作证或经培训合格之人员并持证上岗。

      开关输出端是电子开关，严禁未串接上负载而接上电源，多看多思多想接线参考图，不懂就问，否则就算买了保险也保证不了安全。

      接线的每一步都必须正确，按图纸检查一二遍确认无误后再通电，

      本产品应避免在阳光直射或雨淋之处，户外应用时，应加配电箱或配电盒。

      采购和应用本产品时，请在产品的额定值内使用，请勿使用产品的极限值。

风险申明

任何电子电气产品，都会随着时间变迁而老化，在采购本产品时，采购人员和设计人员应当意识到本产品可能带来的风险，本司不对应用本产品可能带来的损失或续继损失负责。更加不会对因操作不当产生的损失负责。
