本交流感应器开关传感器GA130K10和A200K、A36K、GTL30NO、GA30K~GA35K系列一样，都是为了安全地检测监控电气电流的一种电气配件产品；但和这些闭口的相比较，这款GA130K是开合的（又称开口的），无论如何，他的工作原理和应用原理是一样的。

常规技术参数

     输入电流量程范围：0.6A~100A（MAX：150A）

     应用频率量程范围：50Hz/60Hz-400Hz

         开关输出容量：MAX：0.5A@240V ac/dc

         开关泄漏电流：≤0.01mA@240V ac

         触发响应时间：≤0.2秒内

             磁滞现象：1%

         内部消耗功率： ≤ 0.3W @30A 。

           电流复位值：≈10%

         产品主体尺寸：高×宽×厚＝H×W×T＝57×48×24 mm（主体）

          检测孔直径：26×23.5 mm

     产品外壳材质：自熄性、防火工程环保材料：PC/ABS，UL94V-0

            产品重量：140克（0.14公斤）（含包装盒说明书）

         工作环境温度：-30℃～+85℃

         储 存 温 度 ：-45℃～+105℃

         工作环境湿度： 10～90%

          IP防护等级： IP3.0

GA130K10 尺寸

GA130K10的特点

      检测孔直径为26×23.5 mm ，。

    互感式检测电流，采集到电流信号后并转化为开关量输出，输入端（检测孔）与输出端无物理连接，隔离耐压值超2000V ac。

      输出开关是采用高耐压的MOS管作为开关管，无源自供电、干接点，二线制输出开关量，安装应用更简单，稳定性能更好。

      触发电流值由0.6A起至100A（MAX：150A）；开关触点容量为MAX:0.5A@240V ；反应迅速，无机械触点声音，也无开合次数的限制。

特别注意：GA130K10的感应铁芯是采用铁氧体的，易碎，不耐摔，所以在搬运或使用过程中需要特别注意 —— 轻拿轻放 。

GA130K10的应用

    检测监控电机，遂道风机等通风设备，路灯等的工作情况，过欠电流报警、保护。

    动火离人、厨房安全设备、通风环保工程，吸尘除尘工程，加水研磨设备，模具加工设备。

    远程无人值守，企业安全，自动化设备连接，机器联合制动，智慧家居。

    光热发电厂，换流站，汇流箱，配电箱配电柜，矿业等。

安装与接线、设置

1、根据您的产品设计，打开感应器锁扣，把开关产品扣在需要检测监控的母电线上，然后合上，听到啪一声表示扣好，在打开锁扣时到扣合的过程中，不能对两壳体扭动，否则会损坏产品。

2、 用扎带把电线与开关传感器的绑线耳朵那绑好。

３、用两根导线连开关输出端子接至您的信号处理设备，参考典型应用接线图，检查接线应无误；再将接线端子的插入开关输出端子的母座 （接线端子的公头与母座是分体设计的）。

４、设置电流触发阈值，

　　　　4.1、给穿心电线接上需要检测的电流，需要检测1.0Ａ，则通上1.0Ａ的电流，需要检测10Ａ，则通上10Ａ的电流。

　　　　4.2、接上电流后会有一个指示灯亮起，如果是绿灯亮起，则说明穿心电流在电流触发阈值之下；如果是红灯亮起，则说明穿心电流在电流触发阈值之上。

　　　　4.3、作过电流应用，绿灯亮时，则逆时针旋转CS，使得绿灯转为红灯即可；红灯亮时，则顺时针旋转CS，使得红灯转为绿灯后再逆时针旋转CS使绿灯变为红灯亮起即可，缓慢及反复调试可提高触发阈值的准确度。

        4.4、作欠电流应用时，在4.3的基础上再顺时针调CS至红灯转为绿灯亮起即可。

GA130K10典型接线图

端子那就相当于一个开关，一个电子开关 。

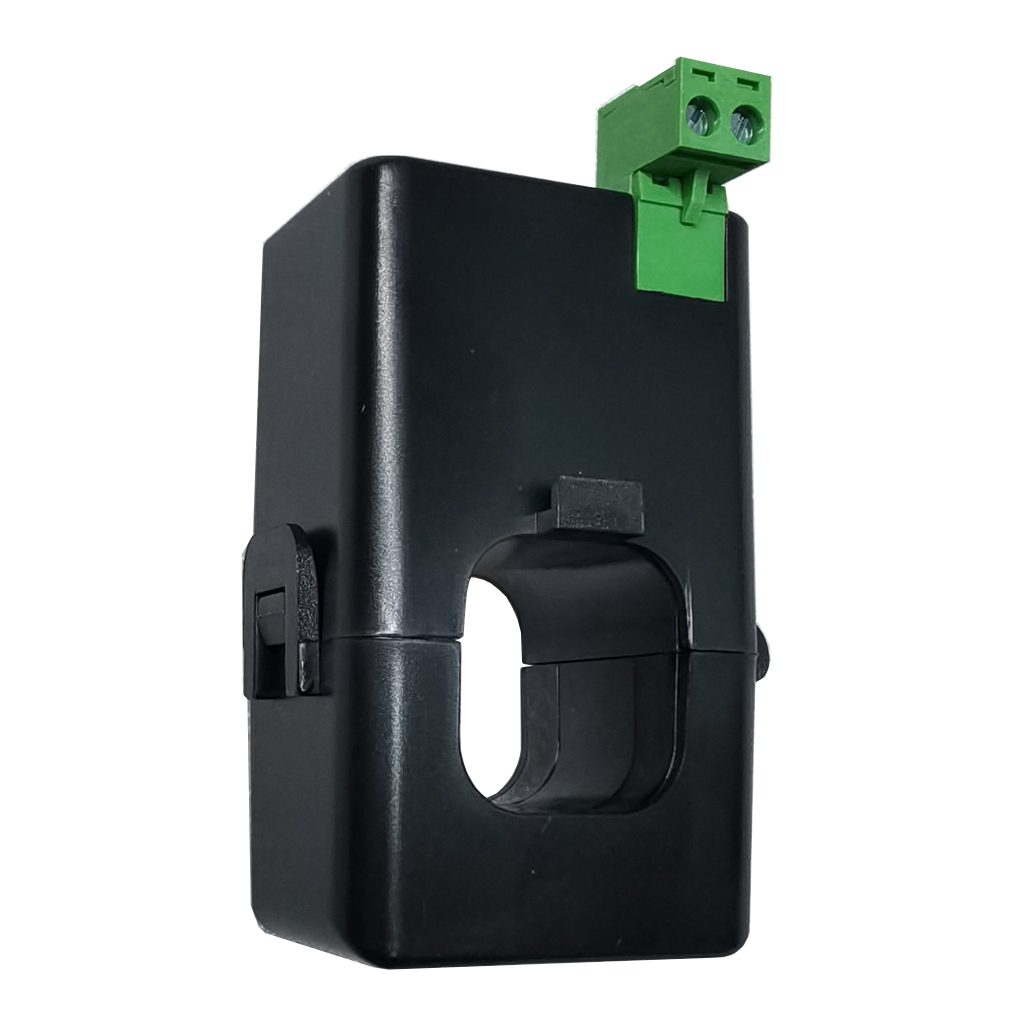

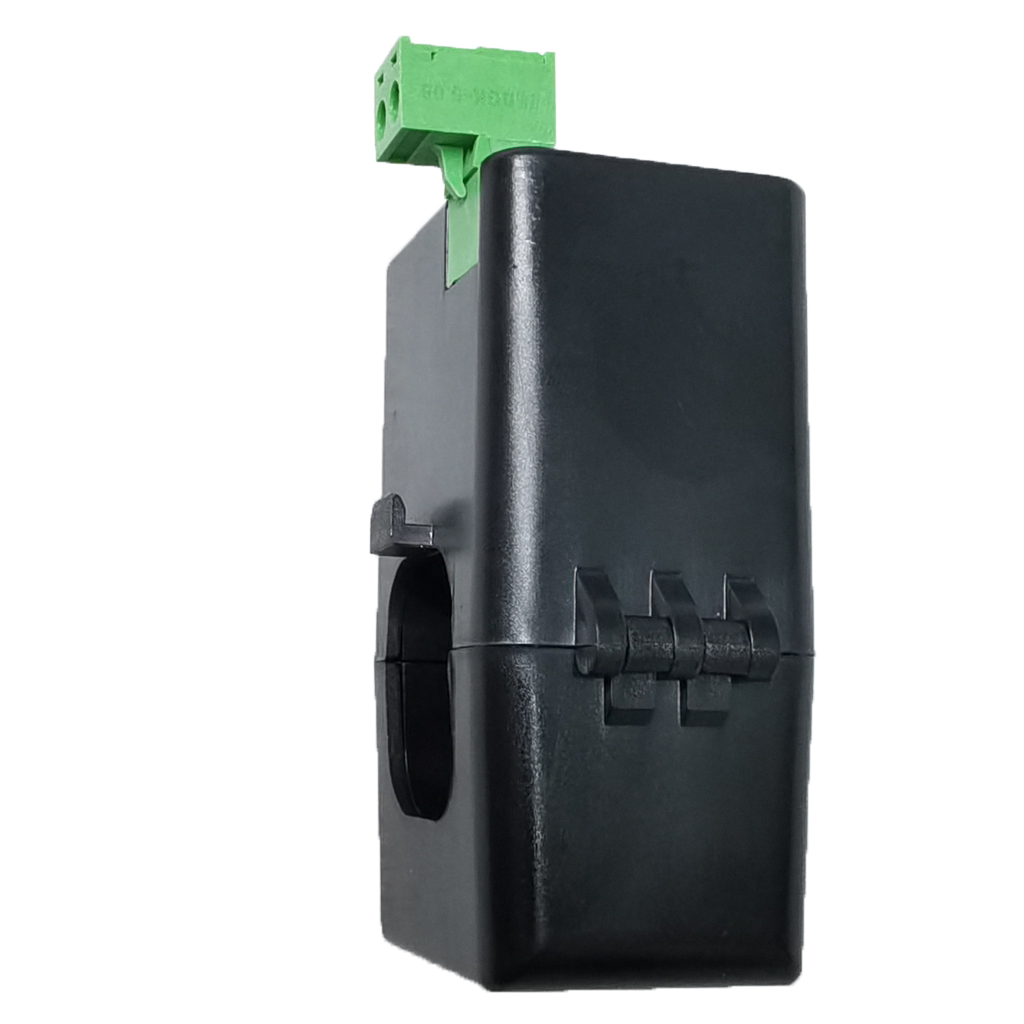

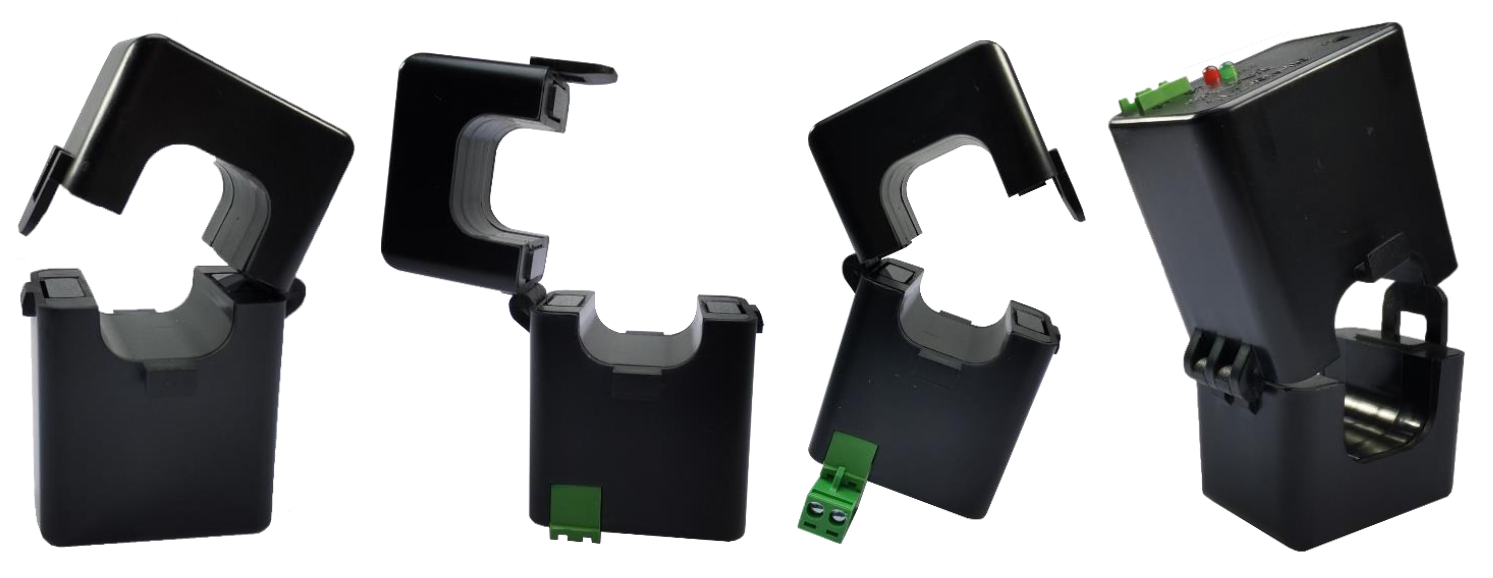

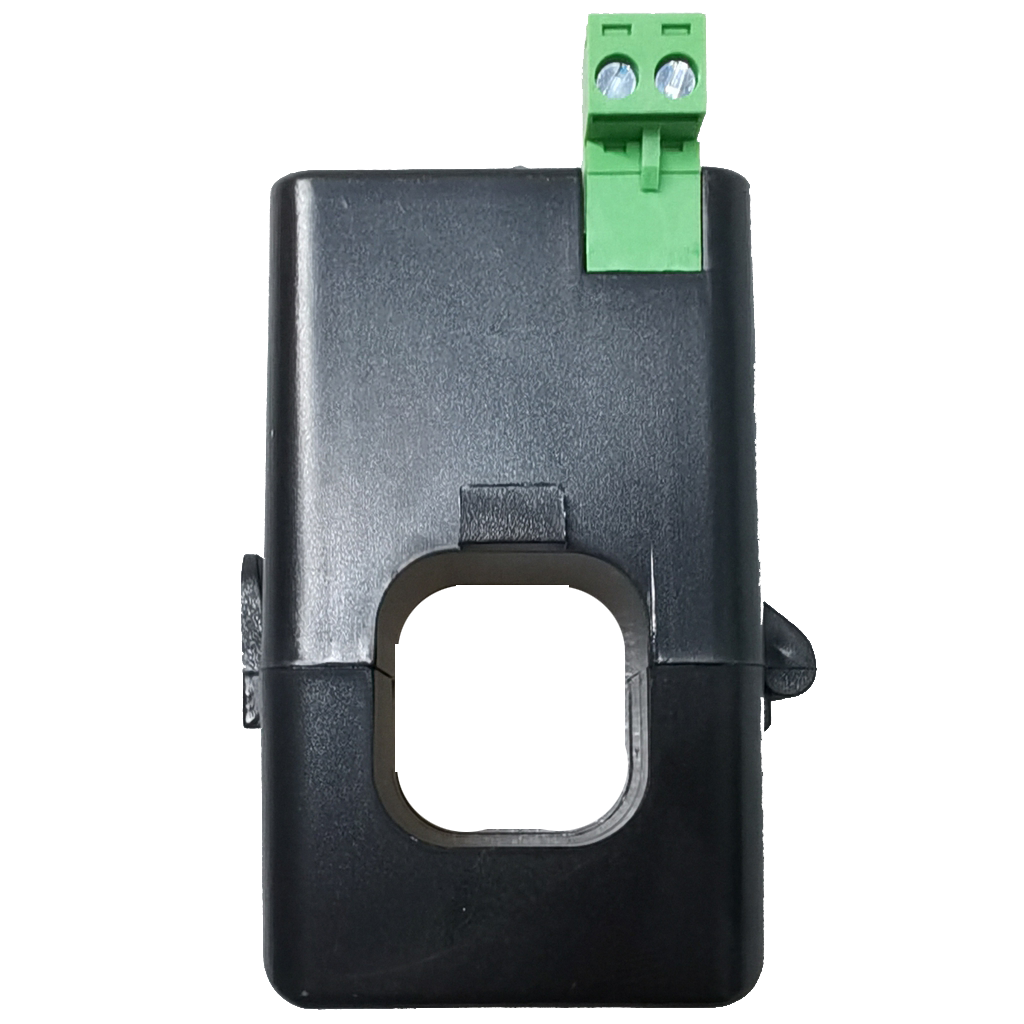

产品展示

包装

 开关传感器一个，说明书一份，

使用时注意事项

      接线前应断开所有相关的电源，以防触电事故。与作业无关的工具、物料必须远离现场，尤其是可燃易爆物品，必须有安全的距离要求。具有专人的管理和监督。

      所有安装接线之工作人员，必须持有相关的岗位工作证或经培训合格之人员并持证上岗。

      开关输出端是电子开关，严禁未串接上负载而接上电源。

      接线的每一步都必须正确，按图纸检查一二遍确认无误后再通电。

      本产品应避免在阳光直射或雨淋之处，户外应用时，应加配电箱或配电盒。

      采购和应用本产品时，请在产品的额定值内使用，勿使用产品的极限值。

风险申明

任何电子电气产品，都会随着时间变迁而老化，在采购本产品时，采购人员和设计人员应当意识到本产品可能带来的风险，本司不对应用本产品可能带来的损失或继续损失负责。更加不会对因操作不当产生的损失负责。
