直流感应开关（常开型）D200K-OA使用说明书

产品概述

      电流感应开关是为了安全、简捷、方便监控或检测用电设备电流，利用电流的电磁互感原理，采用了先进的无源自供电技术研制而成的开关量输出检测、监控、保护报警型产品。

产品一般技术特性

启动电流：1.0-200A 直流

启动时间：0.1秒内

开关触点容量：MAX：0.5A@240Vac/dc；

过载容量：+100% @ 200A

辅助电源：12V / 24V DC

开关端对电源端耐压：≥2.0KV AC

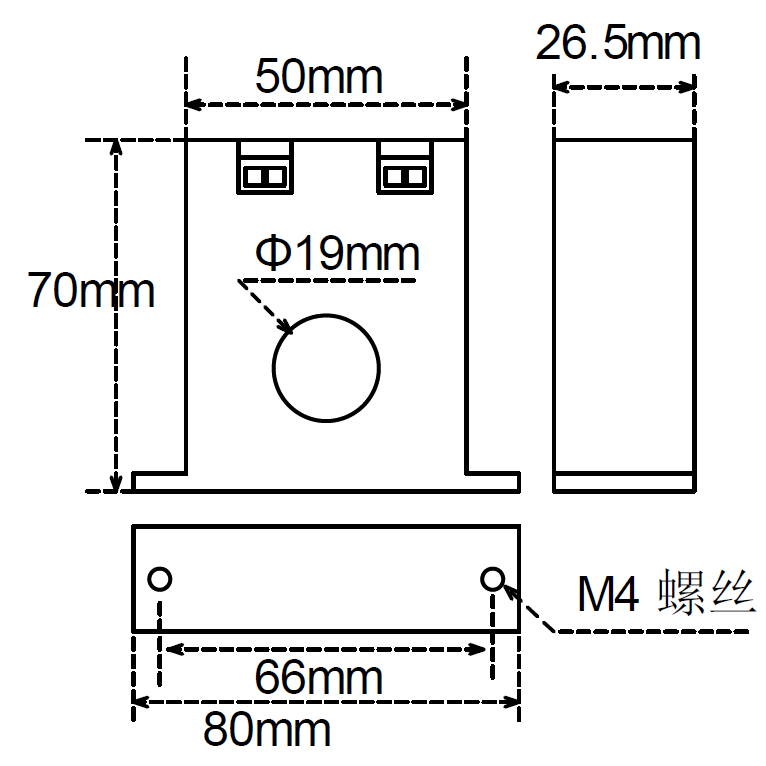

产品尺寸：H×W1/W2×T mm

＝70×50/80×26mm

穿线孔直径：19.5mm

指示灯：红、绿

安装形式：平装

外壳材质：   防火型ABS，94V-0

工作温度：   -10℃～55℃

储存温度：   -30℃～65℃

工作湿度：   0～95% ，无冷凝

IP等级：        IP30

安装与应用设置触发值说明

• 选择适当位置，用M4螺丝将感应开关固定，并注意电流的正负极方向，切勿装反。
• 将要监测的电流线穿过感应开关的检测孔，（当电线比较粗大时，可先排好线后再固定感应开关）。
• 接上（感应开关的）工作电源，未接通被检测的穿线电流时，一般时应该亮绿灯（常开型）；若是红灯亮起，可用一字螺丝刀顺时针调一下CS旋扭，直到绿灯亮。
• 用作过电流监控检测时，接上需要检测或监控的穿线电流，若亮红灯，则说明电流已经超过了设定的检测阀值，须顺时针调CS（是扩大电流启动值）调至绿灯亮，再逆时针调至红灯亮，锁定启动值。接上穿线电流若亮绿灯，则说明电流在设定的检测阀值之下，逆时针调CS至红灯亮即可，缓慢调可提高准确度。
• 用作欠电流监控检测时，在过电流调节的基础上，再顺时针调至绿灯亮即可。
• 常开型：过电流时开关触点闭合，红灯亮：开关闭合；绿灯亮：开关断开。
• 注意：多圈电位器调节，无法定刻度，启动值在无穿心电流时阀值可调零。

安装与应用（典型应该）

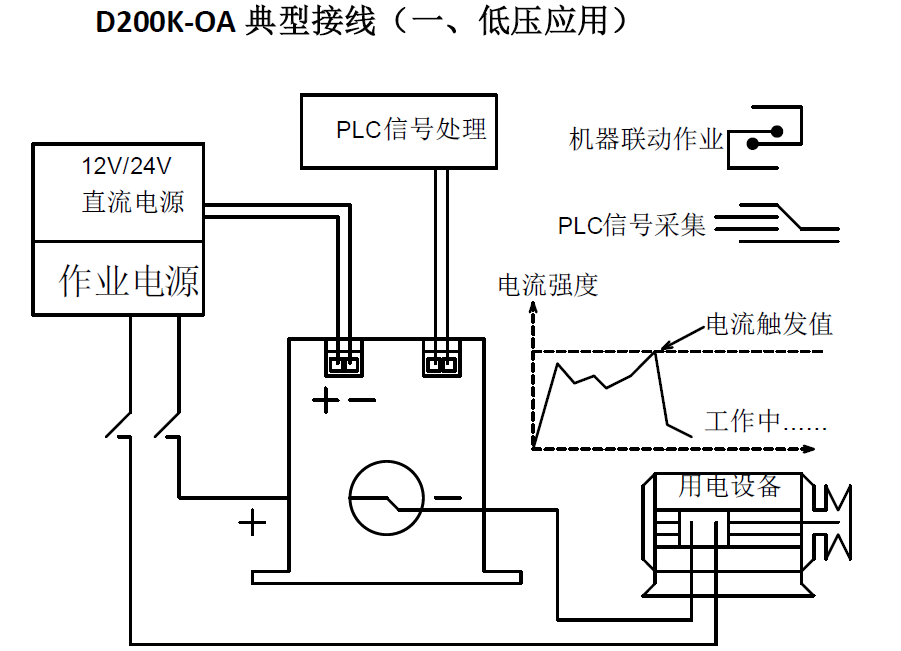

D200K-OA典型接线（一、低压应用）

使用注意事项：

一、应由持有电工证或相关技术人员或经培训合格的人员安装。

二、接辅助电源时注意电源的正负极性；以及穿线电流的正极从 + 穿过、从 - 穿出。

三、安装螺丝孔径为4.5mm，可用M4螺丝安装固定。

       四、开关产品应避免光的直射，及工作时环境温度不高于55℃的环境之中，以及潮湿、滴水之处，产品并不防水。

       五、开关触点的耐压值及载流量为：MAX: 0.5A@240V ac/dc；开关触点两羰禁止无负载而直接上电，会永久性损坏产品。

       六、应用产品时的穿心电流值请用于标签上的电流范围之内，如果电流值低于规定的范围，可通过增加匝数来达到要求。

       七、在安装与使用过程中，如遇到疑惑或问题，请先联系你的销售人员进行情况说明。本司的技术服务员会进行跟进服务，请勿自行拆修，否则将会失去应有的权益和服务。
