直流感应开关GD35K、GD50K、GD200K、GD600K的典型接线应用图
直流感应开关GD35K、GD50K、GD200K、GD600K的典型接线应用图
以下图文适合GD35K、GD50K、GD200K直流感应开关（电流开关传感器）

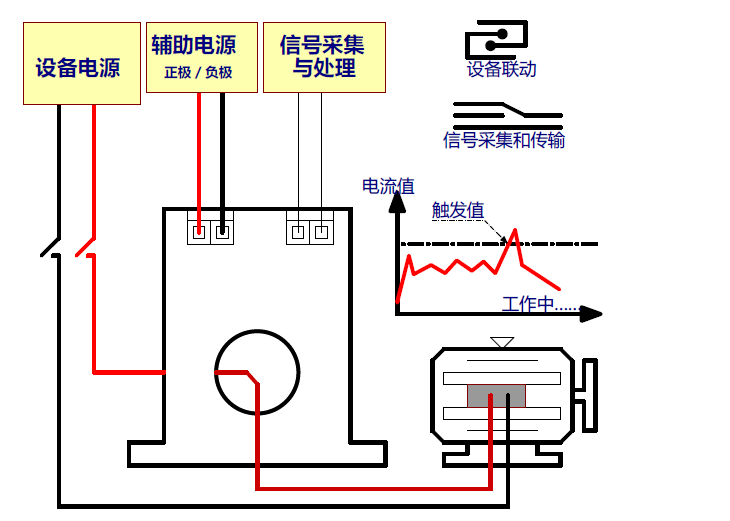

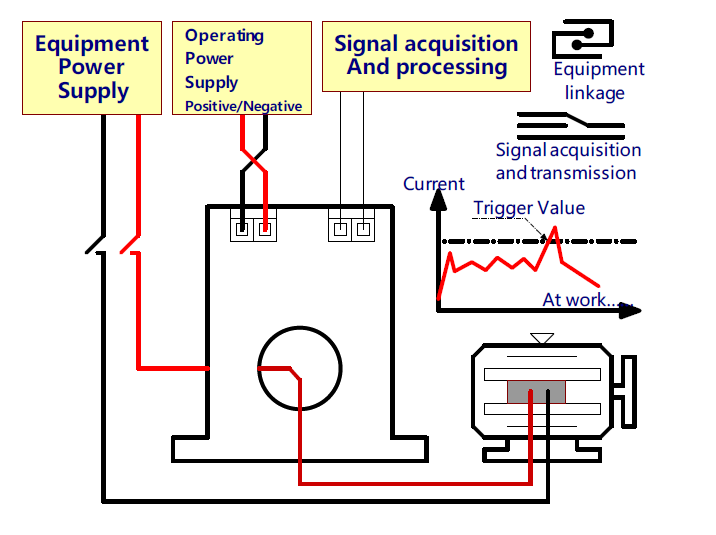

常开型接法：

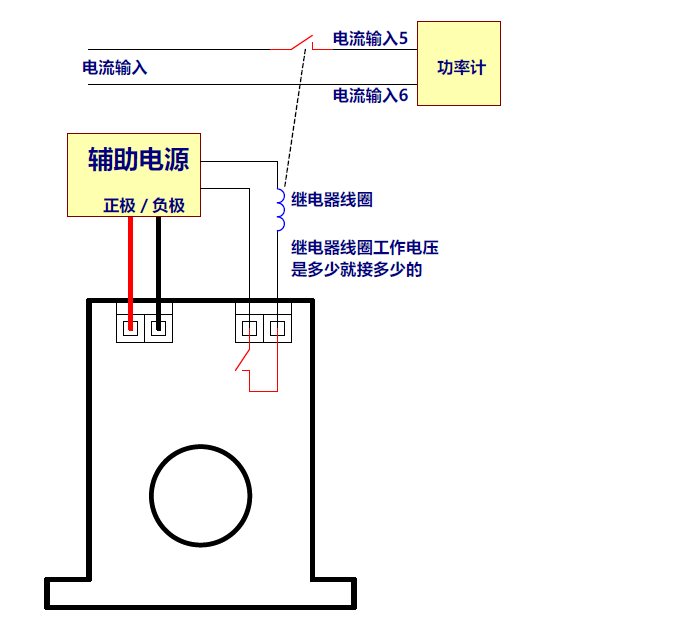

以下图文适合GD35K、GD50K、GD200K直流感应开关（电流开关传感器）

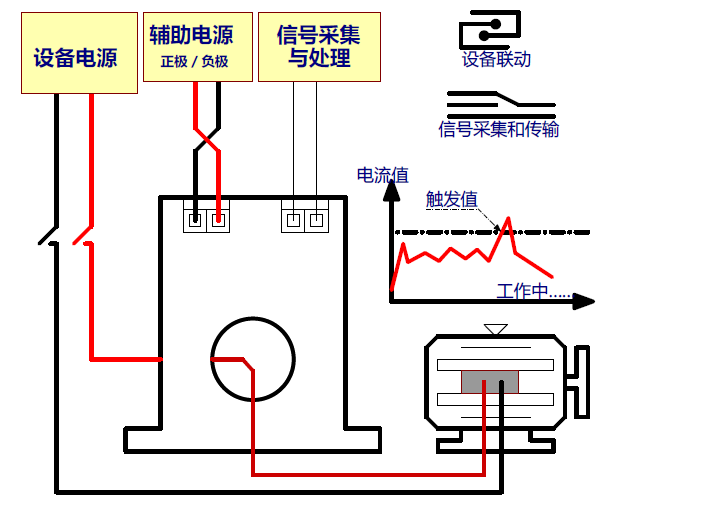

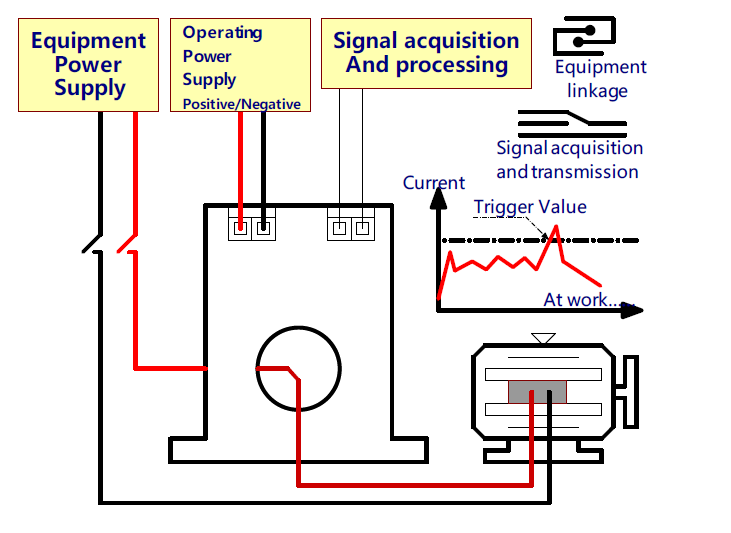

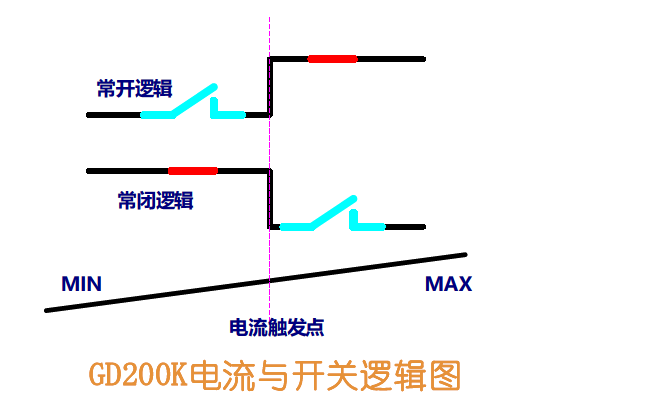

常闭型接法：（注意工作电源的接法：改变工作电源的接法，即可改变常开常闭逻辑）
以上图文适合GD35K、GD50K、GD200K直流感应开关（电流开关传感器）
注意：穿心电流（穿过检测孔的直流电流）是要注意正负方向的，电流的方向反了则检测不到的。
