交流常闭型电流感应开关传感器的痛点

发布于： 2025-08-24 04:31

阅读： 26

分类：技术和文章技术问答

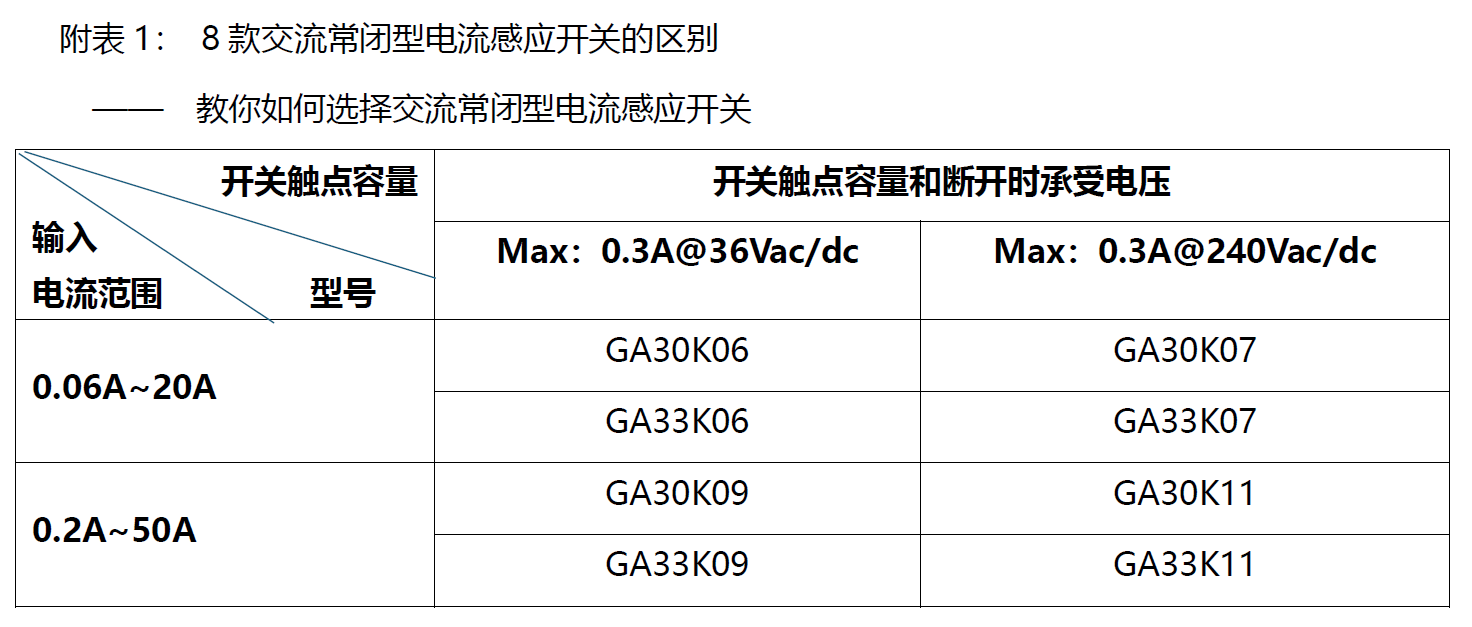

———— 介绍8款可以用万用表检测的交流常闭型电流感应开关

常闭型电流感应开关的特点是：在没有穿心电流的时候，开关的触点应该是导通的，按理也应该可以使用万用表测量的。但是，实际上呢，不管是使用一对相同参数的增强型MOSFET管制作的交流常闭型电流感应开关，还是使用晶闸管制作的交流常闭型电流感应开关的触点，在没穿心电流的情况下，都是不能使用万用表测量的。

这就是交流电流感应开关常闭型的痛点。

一般而言，交流型电流感应开关是无源的，利用互感线圈感应出的电能源，既为后面的电路提供能源来源，也为逻辑判断提供分析比较信号，不需要再接工作电源；而直流型电流感应开关的核心监测元器件是霍尔磁器件，此器件本身也是需要工作电源的，但由于霍尔元器件需要的工作电流高达5mA或以上，也由于直流电与交流电的不同特性，产生不了动态电磁场，无法再次感应出电能源来，所以直流感应开关都需要工作电源（一般工作电源电压范围在DC：12V~24V，常规工业范围内）。

在应用过程中，无论交流感应开关或直流感应开关，都是要么用常开逻辑，要么用常闭逻辑，很少常开及常闭一起应用的（交流常开+常闭一起使用的型号有：GA35K20、A200K-OC）。直流感应开关的常开或常闭的应用，是轻而易举的事，可以通过工作电源的正负接法从而达到应用常开或应用常闭的目的。如本司的GD35K、GD200K等直流感应开关产品。

所以我们这文章就只聊交流的电流感应开关。

因为，交流感应开关一般都是无源产品，所以常闭逻辑的应用就产生了不小的技术上的难题。按一般常识，常闭型开关产品可以直接应用耗尽型MOSFET对管组成，这可以达到比较好性能的常闭型产品，但是，至今为止的耗尽型MOSFET管的技术中，要使常闭型开关的开关触点容量达到常开型的触点容量以及达到开关断开时的耐压等技术要求，这个成本实在是太高了，为常规成本的4.8倍或以上，这么高的成本，造成了交流常闭型电流感应开关的使用壁垒。

为了能有效在降低成本，交流常闭型电流感应开关使用的是自导通技术。是一种利用常规常见的成本比较低的增强型MOSFET管，通过一定的技术制作，使得在没有穿心电流的时候，开关也能很好的导通。当然这种技术下的交流常闭型开关在没有穿心电流的情况下，是不能使用万用表检测的，若要检测，可以串接一个中间继电器（或小灯泡）上电测试。此技术由于是使用了增强型MOSFET管缘故，所以此类常闭型电流感应开关是不能直接应用于MCU等通信（MCU等通信一般的工作电压是3.3V的）。如交流常闭型型号：A36K-CA、GTL30NC、A200K-CA等常闭型，这些都是使用增强型MOSFET管制作的，不能用万用表检测也不能直接应用于MCU中的，但是可以应用于PLC中。

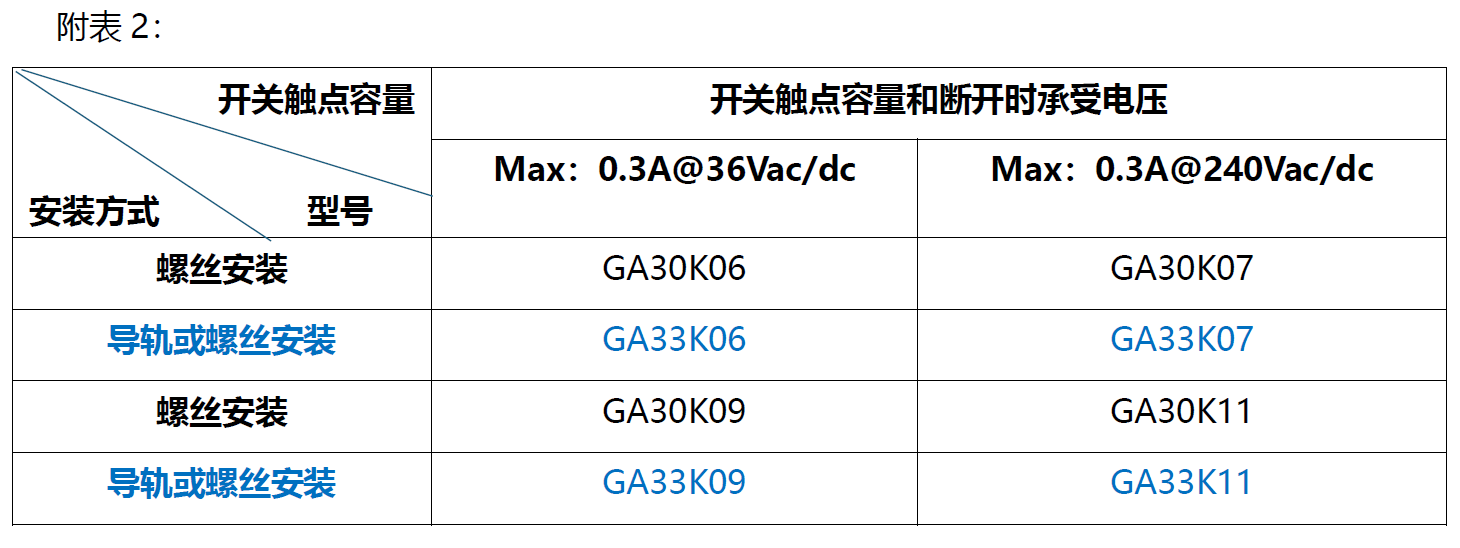

为了应对以上的痛点，也为了可以在没穿心电流时能用万用表检测及接入MCU等应用，交流常闭型的开关管选择上就必须要选择耗尽型MOSFET管了。为此本司计划将推出GA30K06、GA33K06；GA30K07、GA33K07；GA30K09、GA33K09；GA30K11、GA33K11等交流常闭型开关产品。
