迷你型交流常开GA30K10
A36K-OA的升级版，CE安全认证。
导轨安装版本GA33K10点这里。需要常开+常闭两用型GA35K20可点这里。
GA30K10迷你型交流常开
采购和应用本产品时，请在产品的额定值内使用，请勿使用产品的极限值。

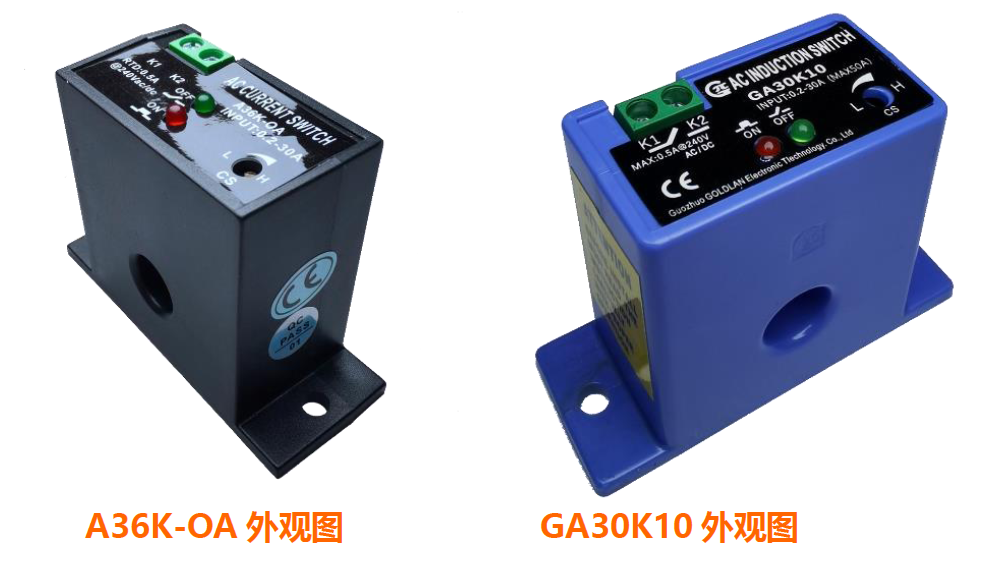

此款GA30K10为A36K-OA的升级型，外观为醒目炫蓝色，外壳边缘大弧圆润顺畅过渡，穿心电流范围也由30A扩大至50A（MAX），穿心检测孔也由原来的9mm改为10mm（确保直径为10mm以内的导线能顺利通过）。外观如下图，左边A36K-OA，右边GA30K10。
GA30K10与A36K-OA的参数差异表
|
列号 |
技术参数项 |
产品的技术参数差异 |
|
|
A36K-OA交流常开型 |
GA30K10交流常开型 |
||
|
1 |
输入电流范围 |
0.2A~30A |
0.2A~30A（MAX：50A） |
|
2 |
应用电流频率范围 |
50Hz/60Hz~400Hz |
50Hz/60Hz~400Hz |
|
3 |
开关触点容量 |
MAX:0.5A@240Vac/dc |
MAX:0.5A@240Vac/dc |
|
4 |
开关关断泄漏电流 |
≤0.02mA@240Vac/dc |
≤0.02mA@240Vac/dc |
|
5 |
开关关断峰值耐压 |
≤650Vdc P_P Vdc |
≤650Vdc P_P Vdc |
|
6 |
触发响应时间 |
≤0.2秒 |
≤0.2秒 |
|
7 |
磁滞现象 |
≤1% |
≤1% |
|
8 |
内部消耗功率 |
≤0.3W@30A |
≤0.35W@50A |
|
9 |
复位电流值 |
≈10% |
≈10% |
|
10 |
外壳材质 |
自熄性防火材料ABS（黑色） |
自熄性防火材料PC/ABS合金（紫蓝色） |
|
11 |
产品尺寸 |
H×W1/W2×T＝48×45/65×25mm |
H×W1/W2×T＝48×45/65×25mm |
|
12 |
检测孔直径 |
Φ9.0mm |
Φ10.0mm |
|
13 |
安装孔中心距离 |
55mm |
55mm |
|
14 |
安装孔尺寸 |
MA螺丝适用 |
MA螺丝适用 |
|
15 |
产品重量（净重） |
50克（净重）[毛重：60克] |
50克（净重）[毛重：60克] |
|
16 |
工作环境温度 |
-40℃~+55℃ |
-40℃ ~ +85℃ |
|
17 |
储存温度 |
-45℃~+75℃ |
-45℃ ~ +105℃ |
|
18 |
工作环境湿度 |
0~95% |
0~95% |
|
19 |
应用海拔高度（自然高度） |
≤1500米 |
≤3500米 |
|
20 |
IP防护等级 |
IP3.0 |
IP3.0 |
|
21 |
安全认证 |
CE |
CE、CQC、CCC、CB、FCC、UL |

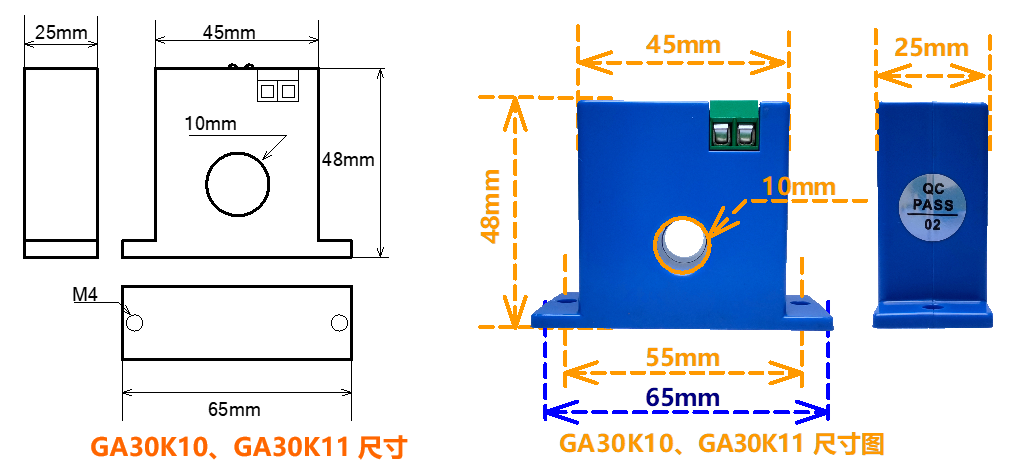

GA30K10、GA30K11 系列产品尺寸
应用选型

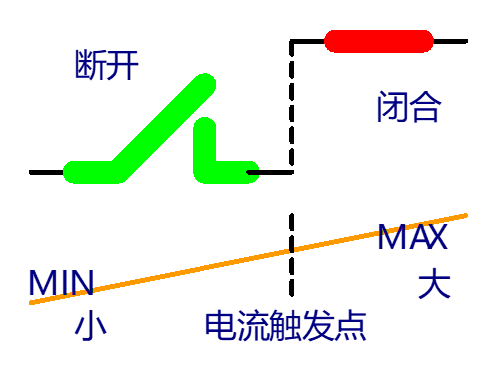

常开型：当检测孔没有穿心电流或电流低于设定值时，开关触点是断开的；当电流达到或超过设定值时，开关触点才闭合。

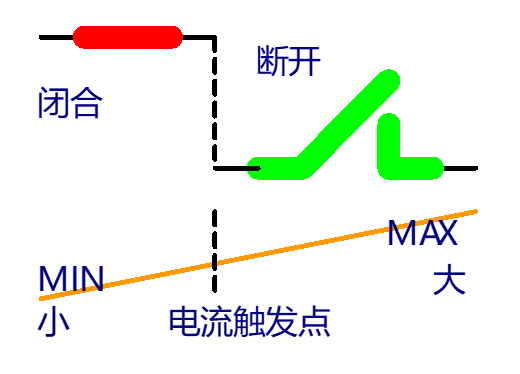

常闭型：当检测孔没有穿心电流或电流低于设定值时，开关触点是闭合的；当电流达到或超过设定值时，开关触点则断开。

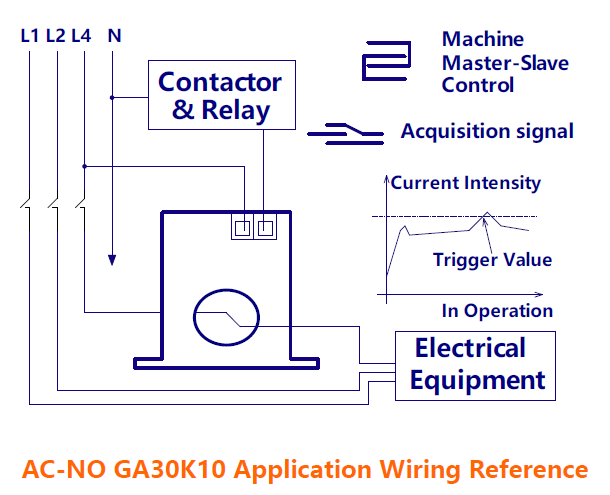

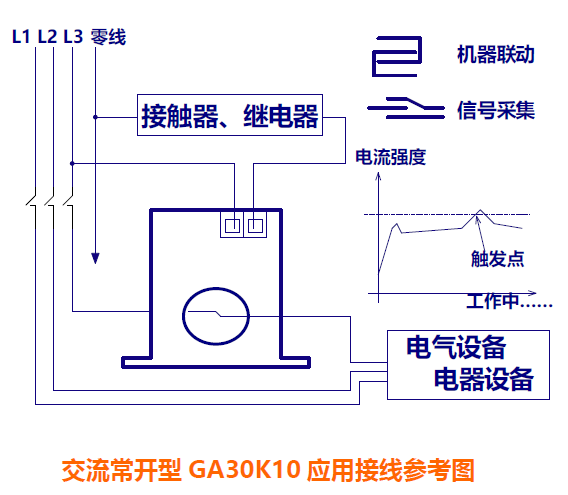

GA30K10的安装与应用（GA30K11的应用接线与GA30K10相同，逻辑相反）
触发值调试（GA30K10常开型）
接上相应的穿心电流（你要监测1.0A就给一个1.0A的穿心电流，要监测3.0A的就给3.0A的电流）
接上穿心电流后，就会有一个LED灯亮起来；
如果是绿色灯亮起来，说明这个电流值在设定的阀值之下；如果是红色灯亮起来，说明这个电流值在设定的阀值之上。
作为过电流监测，若是绿灯亮时，缓慢逆时针调CS旋扭使得绿灯刚好跳变为红灯亮即可；若是红灯亮时，顺时针调CS旋扭使得红灯转为绿灯再缓慢要调CS使得绿灯刚好跳变为红灯即可。
作为欠电流监测使用时，以过电流监测的基础上再顺时针缓慢调试CS使得红灯跳变为绿灯即可。
缓慢调试可以提高准确度 。
触发值调试（GA30K11常闭型）
接上相应的穿心电流（你要监测1.0A就给一个1.0A的穿心电流，要监测3.0A的就给3.0A的电流）
接上穿心电流后，就会有一个LED灯亮起来；
如果是红色灯亮起来，说明这个电流值在设定的阀值之下；如果是绿色灯亮起来，说明这个电流值在设定的阀值之上。
作为过电流监测，若是红灯亮时，缓慢逆时针调CS旋扭使得红灯刚好跳变为绿灯即可；若是绿灯亮时，顺时针调CS旋扭使得绿灯转为红灯再缓慢要调CS使得红灯刚好跳变为绿灯即可。
作为欠电流监测使用时，以过电流监测的基础上再顺时针缓慢调试CS使得绿灯跳变为红灯即可。
缓慢调试可以提高准确度

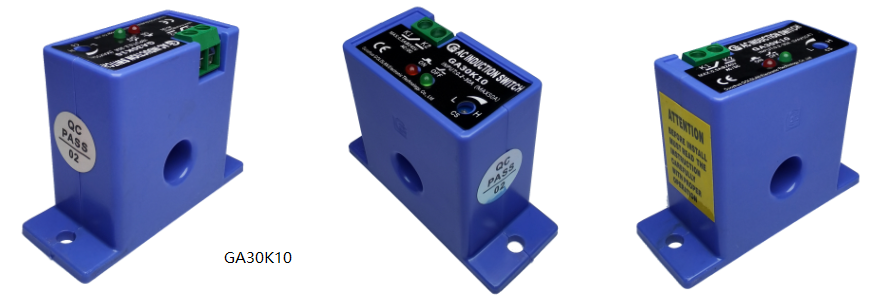

产品展示

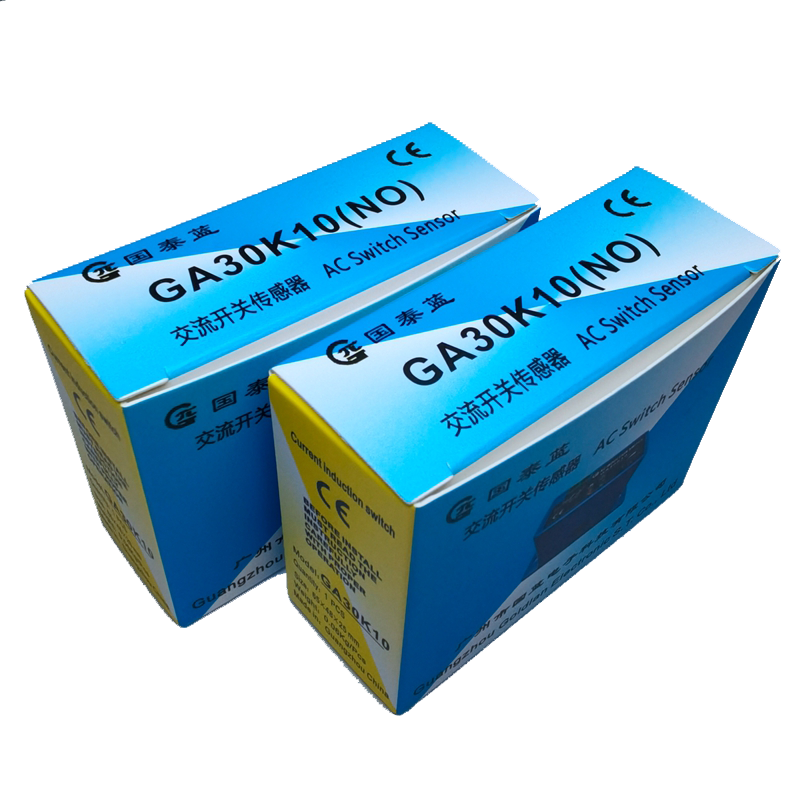

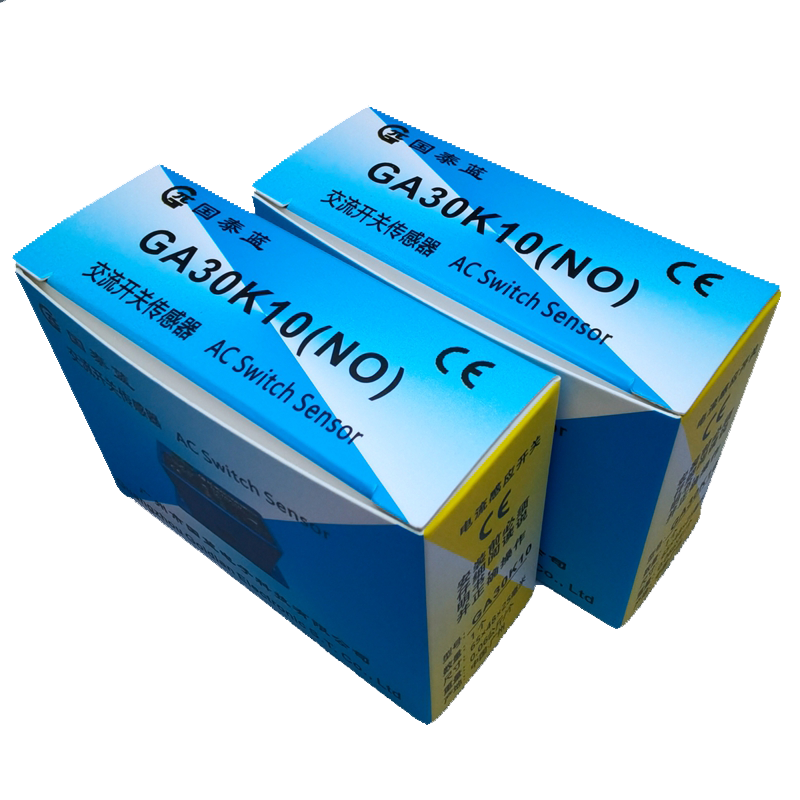

产品包装
电流感应开关一个 说明书一份
使用时注意事项
接线前应断开所有相关的电源，以防触电事故。
与作业无关的工具、物料必须远离现场，尤其是可燃易爆物品，必须有安全的距离要求。具有专人的管理和监督。
所有安装接线之工作人员，必须持有相关的岗位工作证或经培训合格之人员并持证上岗。
开关输出端是电子开关，严禁未串接上负载而接上电源，多看多思多想接线参考图，不懂就问，否则就算买了保险也保证不了安全。
接线的每一步都必须正确，按图纸检查一二遍确认无误后再通电，
本产品应避免在阳光直射或雨淋之处，户外应用时，应加配电箱或配电盒。
采购和应用本产品时，请在产品的额定值内使用，请勿使用产品的极限值。
风险申明
任何电子电气产品，都会随着时间变迁而老化，在采购本产品时，采购人员和设计人员应当意识到本产品可能带来的风险，本司不对应用本产品可能带来的损失或续继损失负责。更加不会对因操作不当产生的损失负责。
