概述

      电流开关量传感器俗称：电流感应开关，是为了安全检测或监控线路中的电气设备的电流、根据电磁的互感原理制作而成，交流感应开关属于无源产品。相对于其它热保护器而言，他反应灵敏，能迅速地检测到电气设备的过电流或欠电流状态并输出开关量信号。也能够对线路中的电流大小或有无作出判断、和相关的联动设备实行自动化控制。产品体积小，可尽可能地简化电气产品设计，并可相应地减少体积。

常规技术参数

     输入电流量程范围：0.5A~30A（MAX:50A）

     应用频率量程范围：50Hz/60Hz-400Hz

     开关输出容量（NO）：MAX：0.5A@240V ac/dc

     开关输出容量（NC）：MAX：0.35A@240 ac/dc

     开关泄漏电流（NO）：≤0.01mA@240V ac

     开关泄漏电流（NC）：≤0.06mA@240V ac

        NO、NC间耐电压：  　≥2000V AC/1mA/1min

        触发 响应 时间：  　 ≤0.2秒内

        磁 滞 现 象 ：  1%

     内部消耗功率： ≤ 0.3W @30A 。

     电流复位值：    ≈10%

     产品主体尺寸：高×宽×厚＝H×W×T＝57×48×24 mm（主体）

     产品尺寸花扣尺寸：长×宽×厚＝H×W×T＝47×33×12 mm（主体）

     检测孔直径：Φ12mm

     安装适用DIN35导轨（电气导轨）、螺丝安装中心距离：适用于M4螺丝，距离不小于25mm即可。

     产品外壳材质：自熄性离、防炎工程环保材料：PC/ABS ， UL94V-0

     产品重量（含包装盒说明书）：65克（0.065公斤）

     工作环境温度：-30℃～+85℃

     储 存 温 度 ：-45℃～+105℃

     工作环境湿度： 10～90%

      IP防护等级 ： IP3.0

说明：交流常开常闭两用型GA35K20和GA35K20/DIN是同一款产品，区别在于GA35K20是光身，GA35K20/DIN是带导轨花扣的。

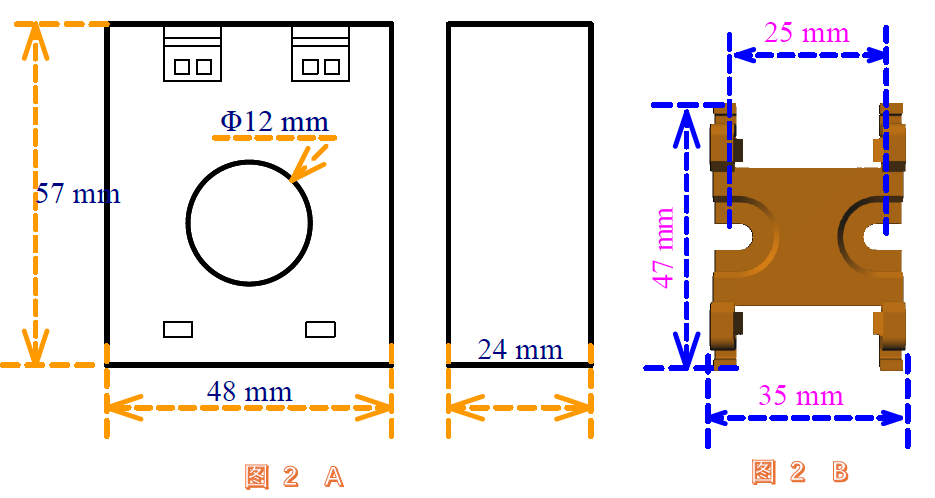

产品尺寸图GA35K20尺寸图

GA35K20的特点

      具有GA30K10和GA33K10的一切电气特性，导轨的安装方式，检测孔直径为12mm，可以根据产品设计要求。可用导轨集成化安装。

      互感式检测电流，采集到电流信号后并转化为开关量输出，输入端（检测孔）与输出端无物理连接，隔离耐压值超2000V ac。

      输出开关商采用高耐压的MOS管作为开关管，无源自供电、干接点，二线制输出开关量，安装应用更简单，稳定性能更好。

      触发电流值由0.5A起至30A（MAX:50A）；开关触点容量为MAX:0.5A@240V ；反应迅速，无机械触点声音，也无开合次数的限制。

GA35K20的应用

    检测监控电机，遂道风机等通风设备，路灯等的工作情况，过欠电流报警、保护。

    通风环保要求，吸尘除尘要求，加水研磨设备，模具加工设备。

    远程无人值守，企业安全，自动化设备连接，机器联合制动，智慧家居。

    光热发电厂，换流站，汇流箱，配电箱配电柜，矿业等。

安装与接线、设置

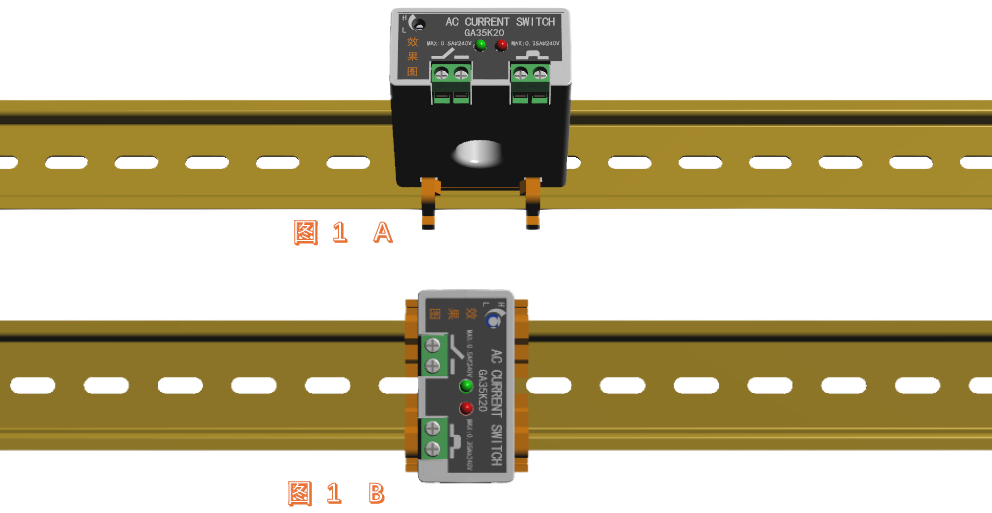

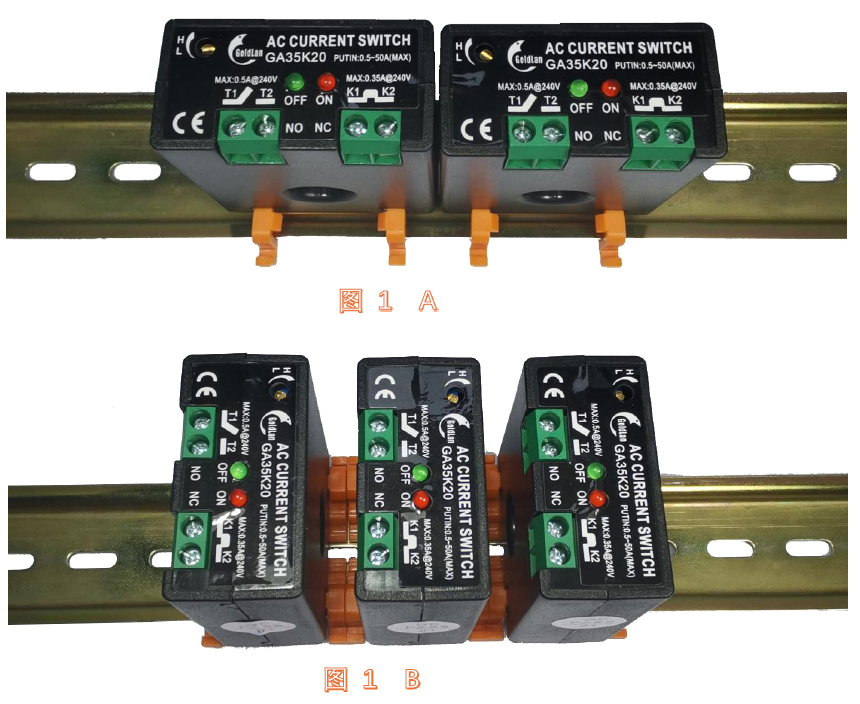

1、根据您的产品设计选择适合位置，如果是按图1A放置，宽度需要预留50mm宽度；如果是按图1B放置，宽度需要预留35mm的宽度。

2、如果是用螺丝固定，螺丝的中心距离预留25mm，先固定花扣；如果是用导轨安装，可先将花扣扣于导轨上，或先将花扣与开关产品组合。

３、需要检测的电流线穿过开关产品的检测孔，用两根导线连开关输出端接至您的信号处理设备，参考典型应用接线图，检查接线应无误。

４、设置电流触发值，

　　　　4.1、给穿心电线接上需要检测的电流，需要检测1.0Ａ，则通上1.0Ａ的电流，需要检测10Ａ，则通上10Ａ的电流。

　　　　4.2、接上电流后会有一个批示灯亮起，如果是绿灯亮起，则说明穿心电流在电流触发值之下；如果是红灯亮起，则说明穿心电流在电流触发值之上。

　　　　4.3、作过电流应用，绿灯亮时，则逆时针旋转CS，使得绿灯转为红灯即可；红灯亮时，则顺时针旋转CS，使得红灯转为绿灯后再逆时针旋转CS使绿灯变为红灯亮即可，缓慢及反复调可提高触发值的准确度。

        4.4、作欠电流应用时，在4.3的基础上再顺时针调CS至红灯转为绿灯亮即可。

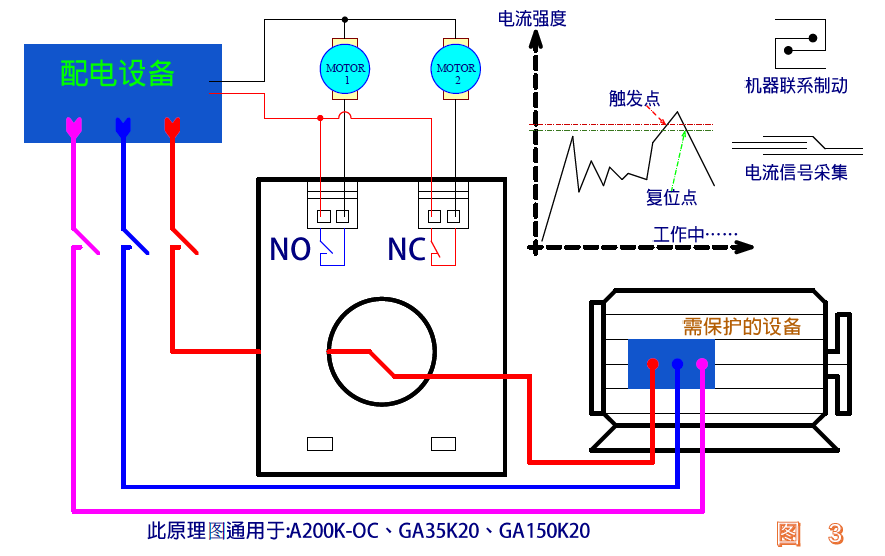

GA35K20典型应用接线图

    如图3示，通过调节控制穿心电流的大小，可以控制MOTOR1和MOTOR2的轮流工作 。

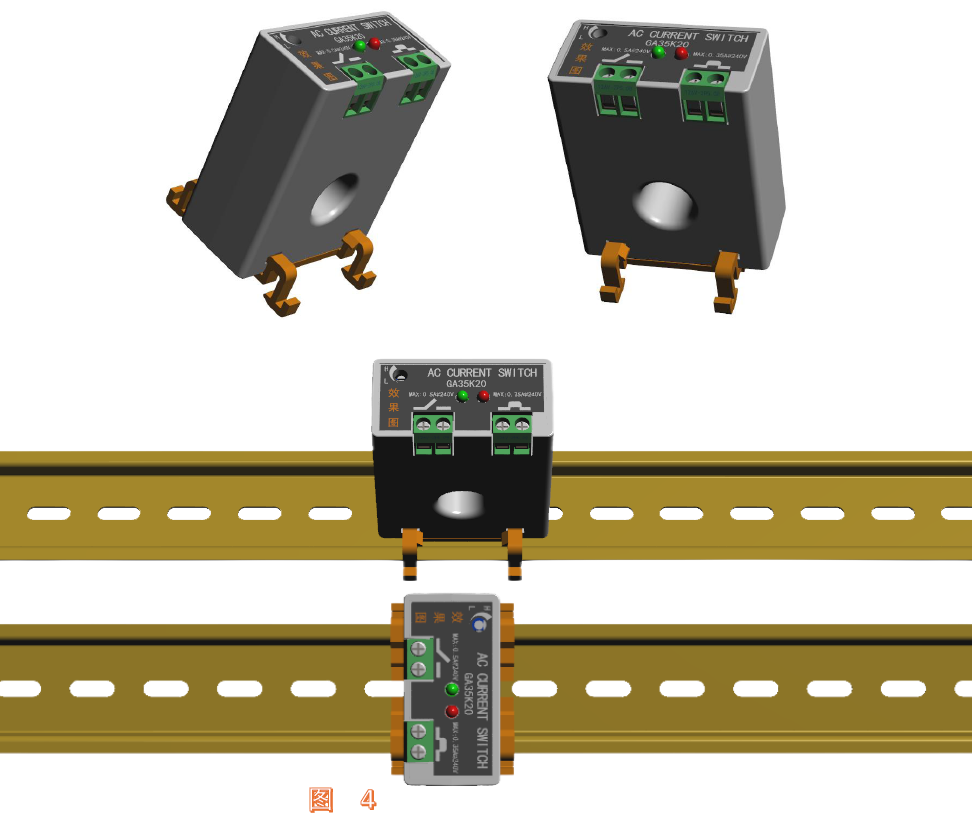

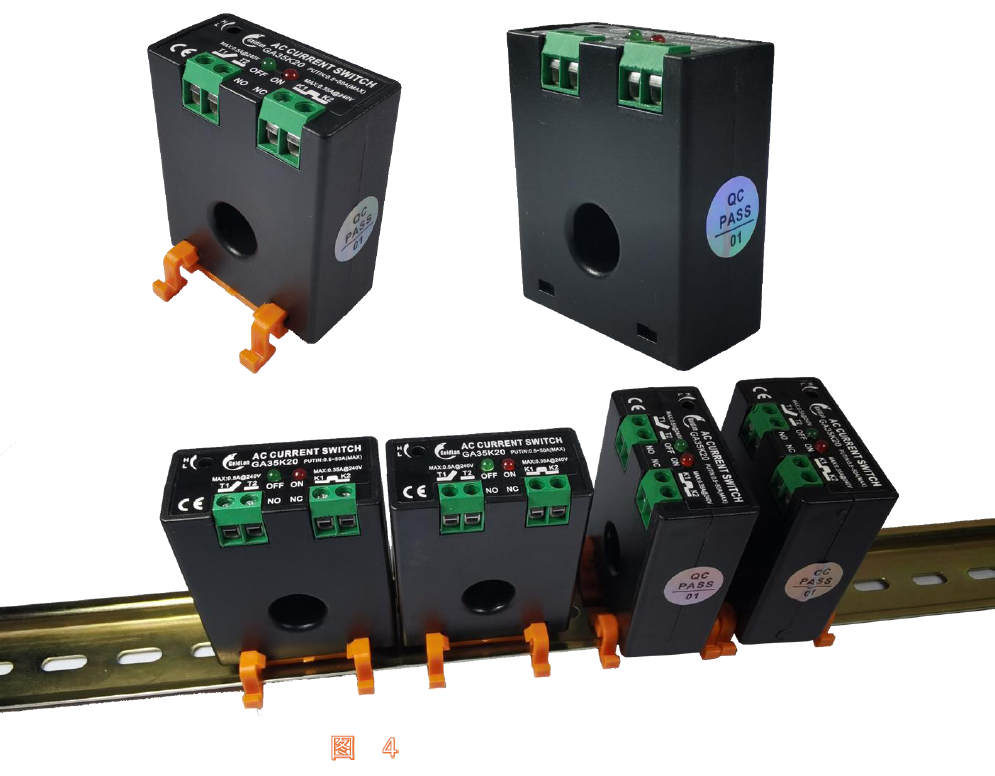

产品展示

包装

正在设计中……

使用时注意事项

      接线前应断开所有相关的电源，以防触电事故。与作业无关的工具、物料必须远离现场，尤其是可燃易爆物品，必须有安全的距离要求。具有专人的管理和监督。

      所有安装接线之工作人员，必须持有相关的岗位工作证或经培训合格之人员并持证上岗。

      开关输出端是电子开关，严禁未串接上负载而接上电源。

      接线的每一步都必须正确，按图纸检查一二遍确认无误后再通电。

      本产品应避免在阳光直射或雨淋之处，户外应用时，应加配电箱或配电盒。

      采购和应用本产品时，请在产品的额定值内使用，勿使用产品的极限值。

风险申明

任何电子电气产品，都会随着时间变迁而老化，在采购本产品时，采购人员和设计人员应当意识到本产品可能带来的风险，本司不对应用本产品可能带来的损失或继续损失负责。更加不会对因操作不当产生的损失负责。
