采购和应用本产品时，请在产品的额定值内使用，请勿使用产品的极限值。
描述

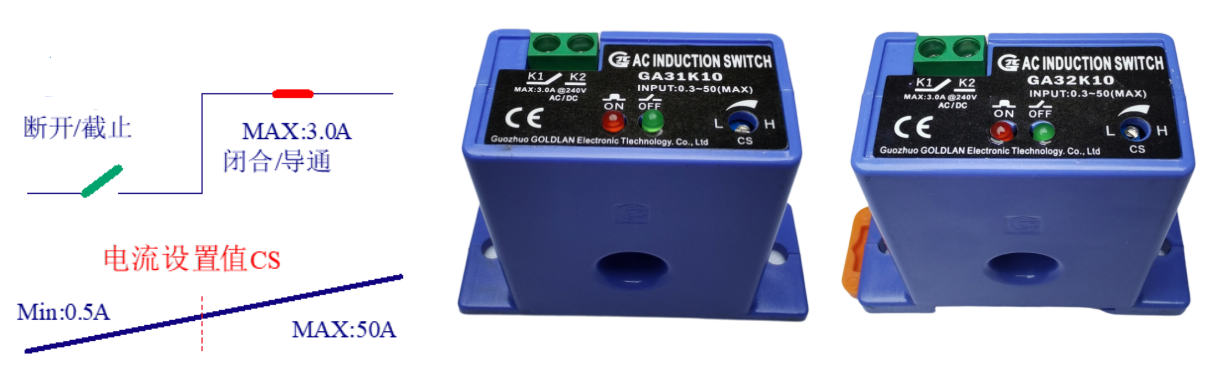

GA31K10和GA32K10是两款电流感应开关产品，前款是螺丝固定安装的，后款是螺丝或卡导轨固定安装的，是基于A36K-OA和GTL30NO的基础上改进的产品，特点是开关触点的容量是MAX：3.0A@260V AC/DC，带功率负载时可免中间继电器。
特点
互感式检测电流，对电流进行采样，采样到电流信号后，对电流信号进行处理，变为开关量输出。
输出端采用一对耐高电压（650VDC）大电流（MAX：3.0A，额定电流达1.5A，电阻负载时）的MOS管作为开关管，重负载时输出更稳定。可免去中间继电器，应用接线更简单。
最小电流起点比较高，Min：0.5A（-0.2A）起，额定检测值不变，还是30A（MAX：50A）。
开关触点容量大，反应迅速。
应用
检测监控电机，遂道风机等通风设备，路灯等的工作情况，过欠电流报警、保护。
通风环保要求，吸尘除尘要求，加水研磨设备，模具加工设备。
远程无人值守，自动化设备连接，机器联合制动。
光热发电厂，换流站，汇流箱，配电箱配电柜等。
参数（GA31K10和GA32K10电气上可通用，但安装上有区别）
输入电流量程：0.3A-30A（MAX：50A）
应用频率量程：50/60Hz－400Hz

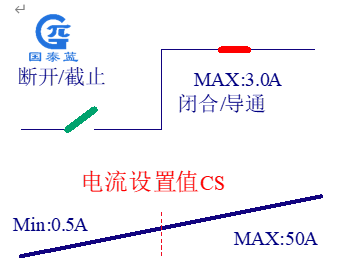

开关输出容量：额定：1.5A AC、MAX：3.0A
开关泄漏电流：≤0.05mA / 240Vac/dc时
触发响应时间：0.2秒
磁 滞 现 象：≤1%
内部消耗功率：≤0.3W @30.0A 时
复 位 电流值：≈10%
检测 孔 直径：10 mm

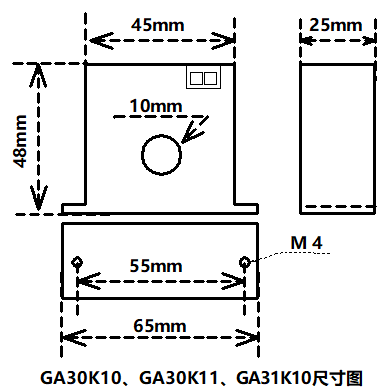

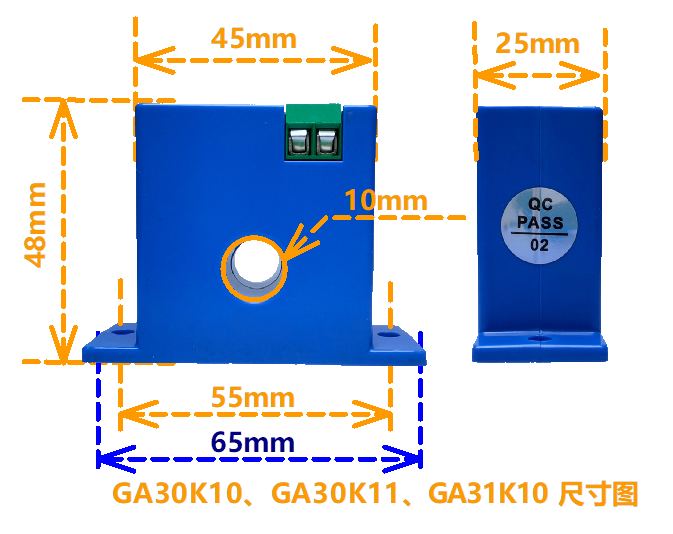

产品尺寸31K：H×W1／W2×T＝47×45／65×25 mm

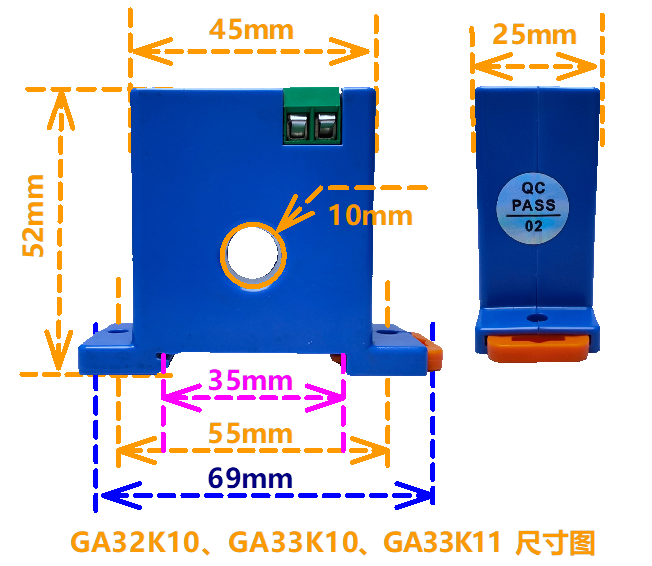

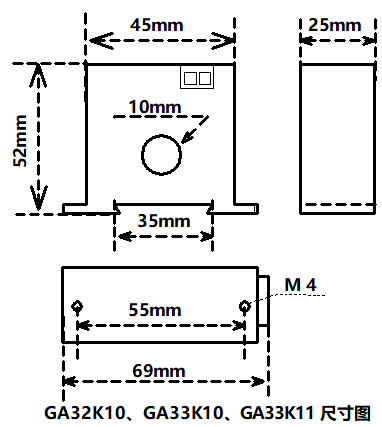

产品尺寸32K：H×W1／W2×T＝52×45／69×25 mm
安装孔中心距离： 55 mm（GA31K和GA32K一样）
适 用 螺 丝 ： M4 （GA31K和GA32K一样）
32K适用导轨：DIN 35
产 品 重 量 ：0.060Kg（60克）
工作环境温度：-40℃～+85℃
储 存 温 度 ：-50℃～+105℃
工作环境湿度： 0～95%
IP防护等级 ： IP3.0
产品选型
序号 |
产品型号 |
功 能 说 明 与 选 型 |
1 |
A36K-OA |
迷你型交流常开，电流范围：0.2A-30A（MAX：50A） |
2 |
A36K-CA |
迷你型交流常闭，电流范围：0.2A-30A（MAX：50A） |
3 |
GTL30NO |
迷你卡导轨型交流常开，电流范围：0.2A-30A（MAX：50A） |
4 |
GTL30NC |
迷你卡导轨型交流常开，电流范围：0.2A-30A（MAX：50A） |
5 |
GA30K10 |
迷你型交流常闭，电流范围：0.2A-30A（MAX：50A）， |
6 |
GA30K11 |
迷你型交流常开，电流范围：0.2A-30A（MAX：50A）, |
7 |
GA31K10 |
迷你型交流常开，电流范围：0.2A-30A（MAX：50A）,（注：开关触点电流额定值：1.5A的。） |
8 |
GA32K10 |
迷你卡导轨型交流常开，电流范围：0.2A-30A（MAX：50A）,（注：开关触点电流额定值：1.5A的。） |
9 |
GA33K10 |
迷你卡导轨型交流常闭，电流范围：0.2A-30A（MAX：50A）, |
10 |
GA33K11 |
迷你卡导轨型交流常开，电流范围：0.2A-30A（MAX：50A）, |
11 |
A200K-OA |
交流常开，电流范围：0.5A-150A（MAX：200A） |
12 |
A200K-OF |
交流常开，触发值固定，电流范围：0.5A-150A（MAX：200A） |
13 |
A200K-CA |
交流常闭，电流范围：0.5A-150A（MAX：200A） |
14 |
A200K-OC |
交流常开+常闭双路同步型，电流范围：1.0A-150A（MAX：200A） |
15 |
GD200K |
直流常开+常闭两用型，电流范围：1.0A-150A（MAX：200A），直接替换D200K-OA和D200K-CA |
16 |
GTL60K-NO |
交流常开，电流范围：5.0A-600A（MAX：700A） |
17 |
GTL66K-NO |
直流常开，电流范围：10.0A-600A（MAX：700A） |
18 |
GA150K10 |
交流常开，电流范围：0.5A-150A（MAX：200A） |
19 |
GA150K11 |
交流常闭，电流范围：0.5A-150A（MAX：200A） |
20 |
GA150K20 |
交流常开+常闭同步型，电流范围：1.0A-150A（MAX：200A） |
21 |
GA150K30 |
交流上下限（高低阀值）常开+常闭同步型，电流范围：1.0A-150A（MAX：200A） |
22 |
GA150K40 |
交流过双点越限型，可调复位值，电流范围：1.0A-150A（MAX：200A） |
23 |
GA150K50 |
交流常开/常闭双路独立设置型，电流范围：1.0A-150A（MAX：200A） |
24 |
GA151K10 |
交流常开，开关触点承受电流额定值：1.5A的。电流范围：1.0A-150A（MAX：200A） |
25 |
|
|
安装
根据您设备的电气布局，放置于适合位置；
把母线穿过检测孔；
用螺丝或导轨固定电流感应开关传感器；

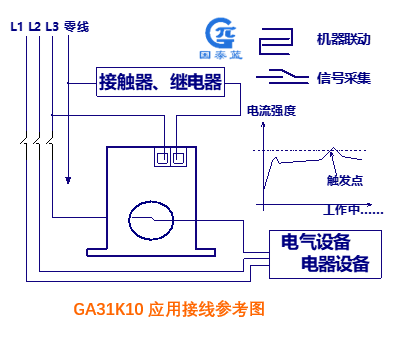

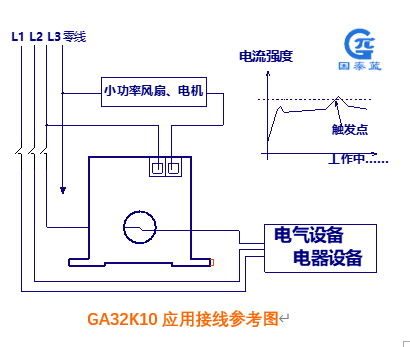

用信号线连接开关K1、K2到您自动设备信号接收端；
检查所有连线完全正确。
触发值调试（GA31K10和GA32K10方法通用）
接上相应的穿心电流（你要监测1.0A就给一个1.0A的穿心电流，要监测3.0A的就给3.0A的电流）
接上穿心电流后，就会有一个LED灯亮起来；
如果是绿色灯亮起来，说明这个电流值在设定的阀值之下；如果是红色灯亮起来，说明这个电流值在设定的阀值之上。
作为过电流监测，若是绿灯亮时，缓慢逆时针调CS旋扭使得绿灯刚好跳变为红灯即可；若是红灯亮时，顺时针调CS旋扭使得红灯转为绿灯再缓慢要调CS使得绿灯刚好跳变为红灯即可。
作为欠电流监测使用时，以过电流监测的基础上再顺时针缓慢调试CS使得红灯跳变为绿灯即可。

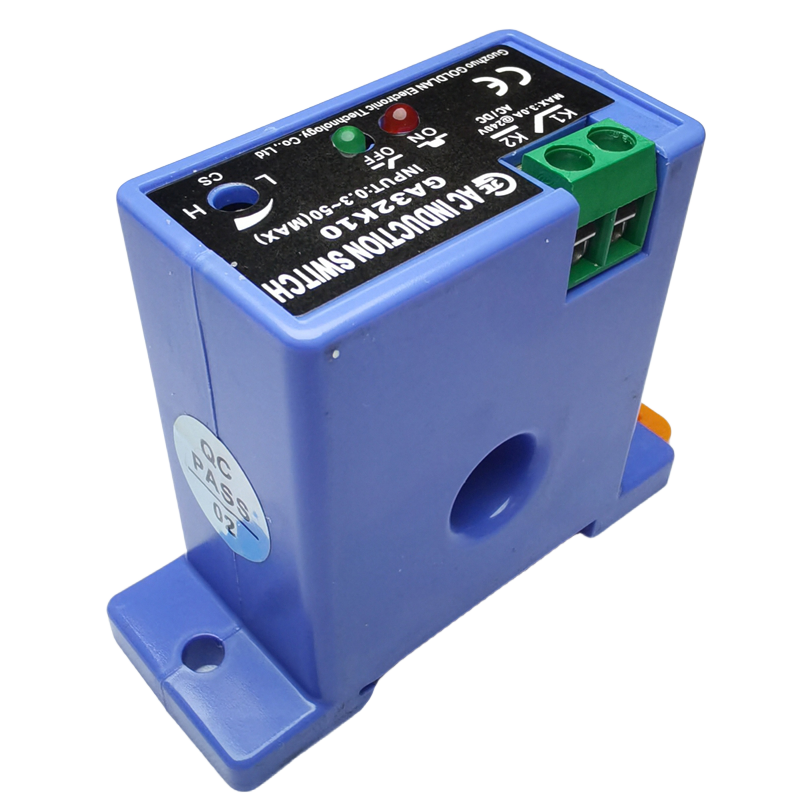

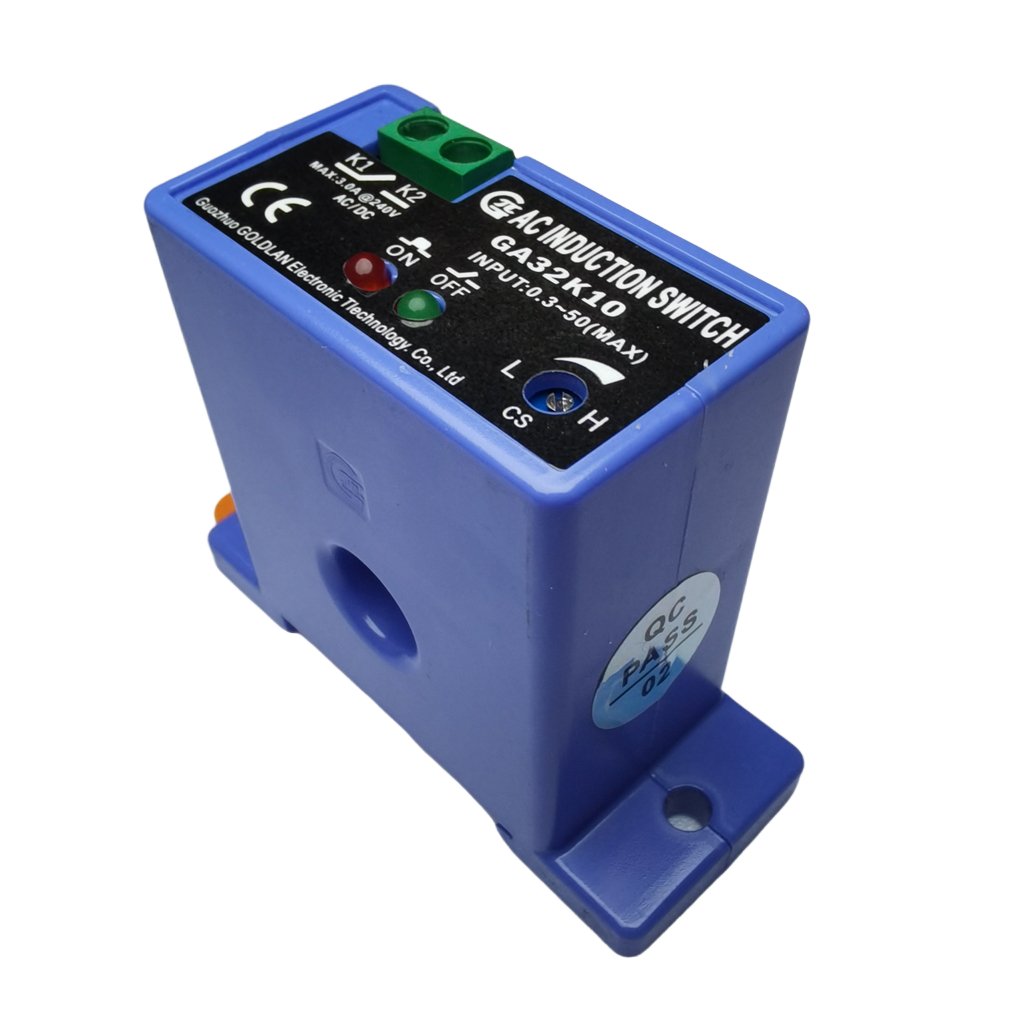

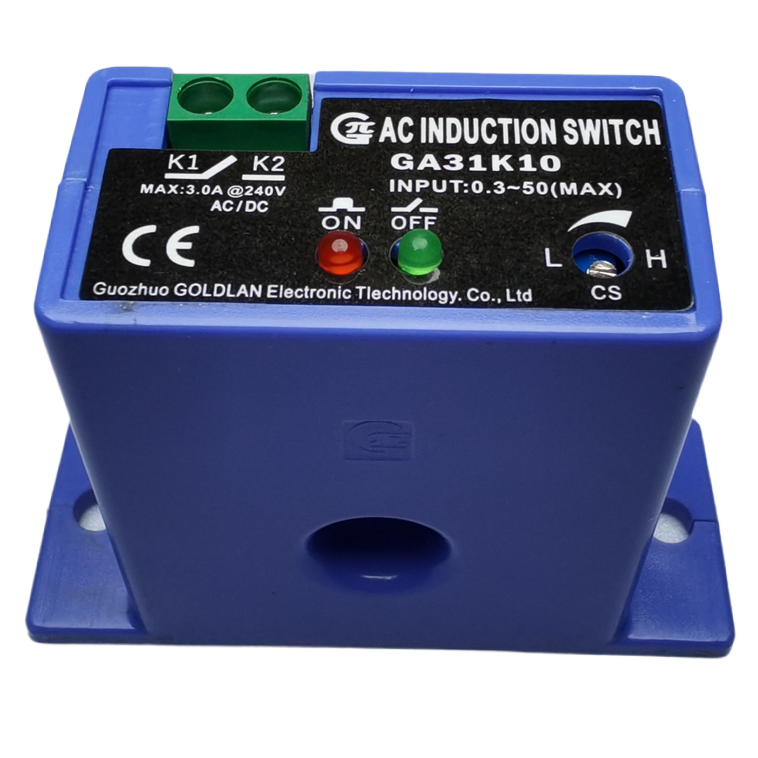

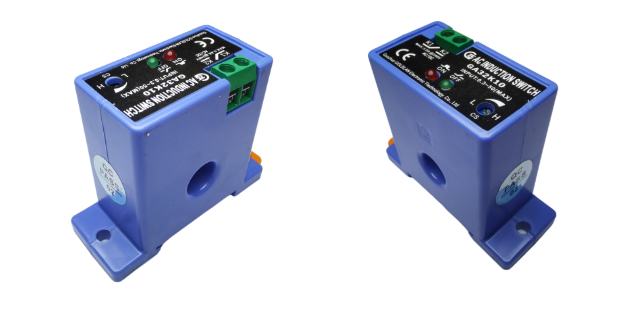

产品展示

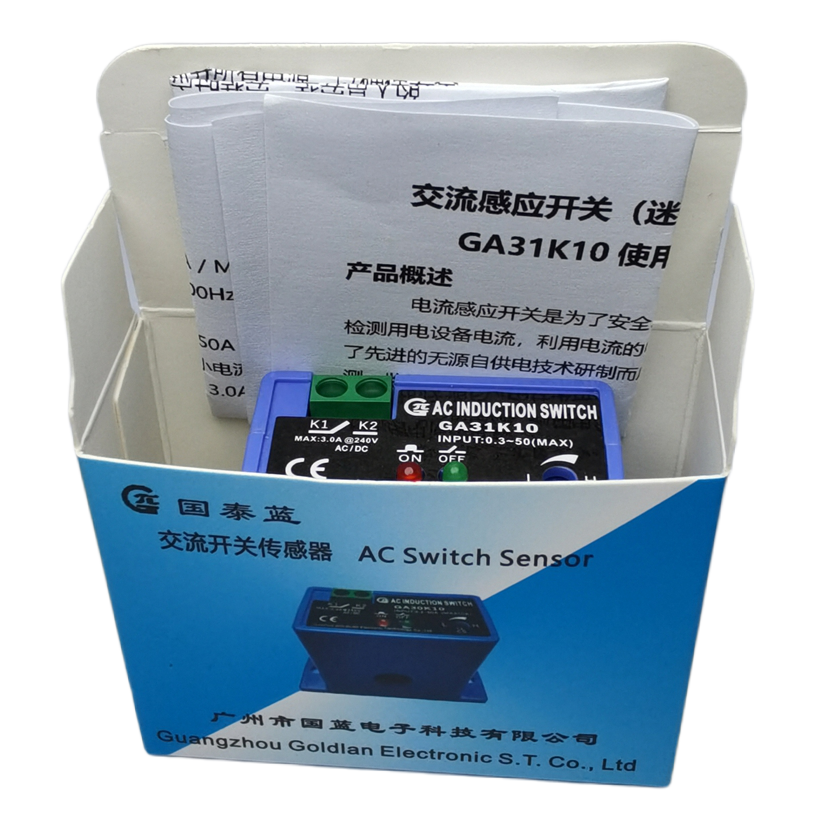

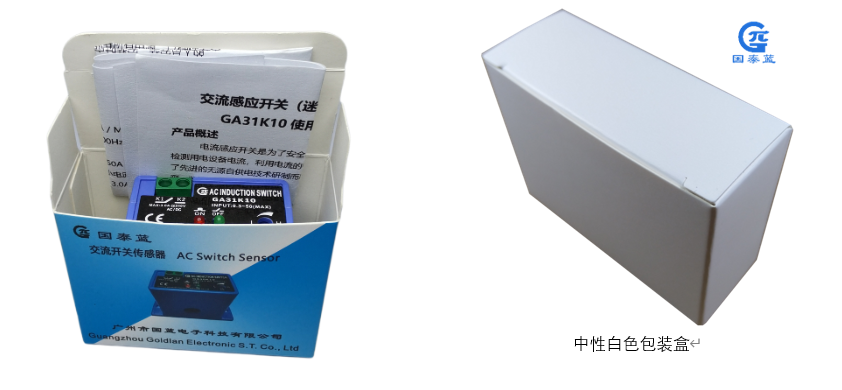

产品包装
使用时注意事项
接线前应断开所有相关的电源，以防触电事故。
与作业无关的工具、物料必须远离现场，尤其是可燃易爆物品，必须有安全的距离要求。具有专人的管理和监督。
所有安装接线之工作人员，必须持有相关的岗位工作证或经培训合格之人员并持证上岗。

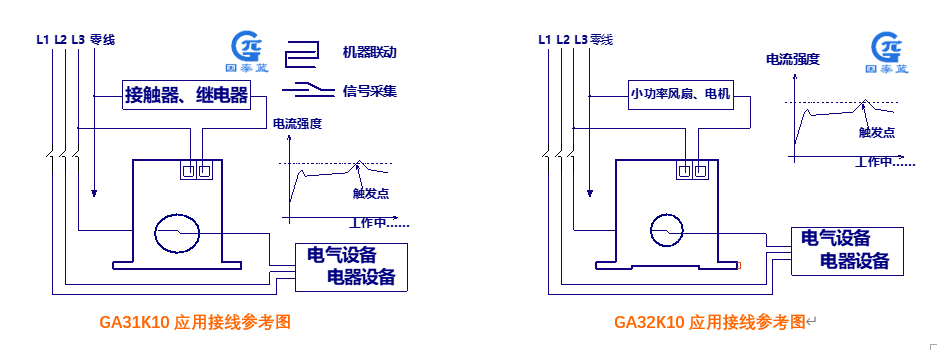

开关输出端是电子开关，严禁未串接上负载而接上电源，多看多思多想接线参考图，不懂就问，否则就算买了保险也保证不了安全。
接线的每一步都必须正确，按图纸检查一二遍确认无误后再通电，
本产品应避免在阳光直射或雨淋之处，户外应用时，应加配电箱或配电盒。
采购和应用本产品时，请在产品的额定值内使用，请勿使用产品的极限值。
风险申明
任何电子电气产品，都会随着时间变迁而老化，在采购本产品时，采购人员和设计人员应当意识到本产品可能带来的风险，本司不对应用本产品可能带来的损失或续继损失负责。更加不会对因操作不当产生的损失负责。
本产品GA32K10已经上市 ，若需要资料点击这里可下载GA31K10 ，点击这里下载GA32K10 ，两款产品的电气性能一样的，只是安装方式不一样。
