监测交流高低阈值的交流上下限型电流感应开关传感器
监测交流高低阈值的交流上下限型电流感应开关传感器
一般时,机器的作业状态可大概分为三种:轻载(待机),正常作业,过载(重载);当机器的作业状态处于正常状态时,则输出一个正常状态的开关量信号;当处于非正常状态时,则断开这个信号,以达到知道机器作业状态的手段。
监控电气设备工作电流上下限的电流感应开关有:
A210K-CO:交流常开型,当电流越下限或越上限时,输出一个开关量信号以供执行;
A210K-OC:交流常闭型,当电流越下限或越上限时,则关断这个开关量信号;
GA150K30:常开+常闭同步转换型,当电流越下限或越上限时,常开组输出一个开关量信号,常闭组关断正在输出的开关量信号。两路隔离电压超过3000V AC;
GA150K50:常开及常闭独立型,也可以设定为检测下限或上限的功能。两路分别调节,独立输出,两路隔离电压超过3000V AC 。
A210K-CO与A210K-OC逻辑相反。交流上下限越限输出型电流感应开关A210K-CO,则是当机器处于正常状态时,处于静默状态,若机器处于非正常状态——轻载或重载时,则输出一个开关量信号,以达到知道机器作业状态的手段。

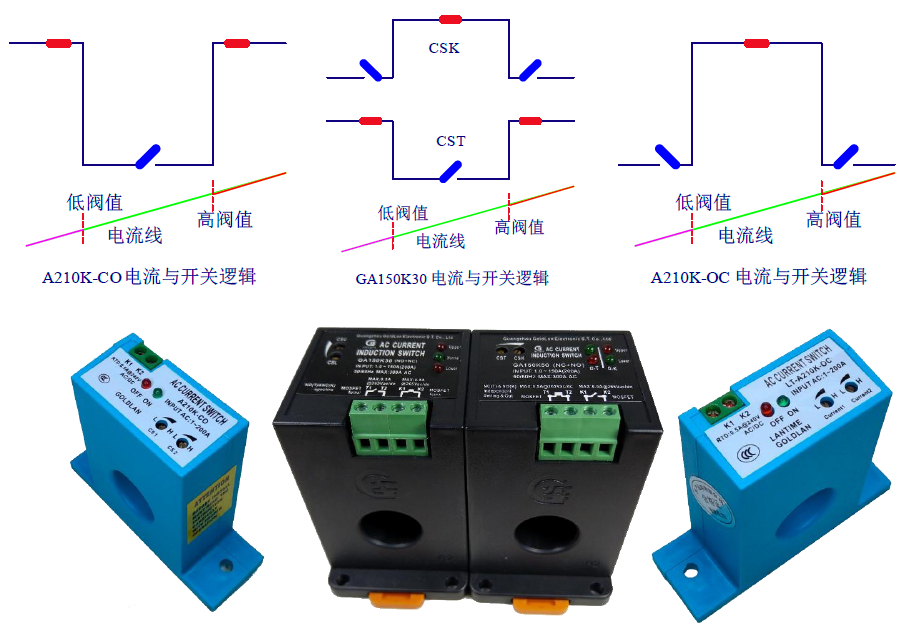

下图则是两款电流感应开关的逻辑表达式外观;采购时是要注意的,若您分不清到底是需要越限断开的还是越限输出的,可以考滤GA150K30,这款是集合了A210K-OC及A210K-CO的。当然了,价格高了几点。
交流款感应电流开关 A210K-OC / A210K-CO均是输出干接点开关量的,把他当是一个开关就可以了;只要是交流感应开关,均是无源自供电的,原理大家都懂,不多说了。当然,你若是要给继电器或接触器执行警报、保护或联合作业等命令时,继电器或接触器是需要另外给电的,感应电流开关的开关触点容量是:MAX:0.5A@240V 的,可以是交流也可以是直流 。
感应电流开关的应用很广泛,只要是有电流的电线,都可以套一个上去检测检测,不管是为了实现电流的过载或欠电流警报或保护,或是多台机器间的联合作业,比如搅拌机的自动送料装置等,也不管是应用于通风环保工程,还是打磨机的自动加水或吸尘等等、等等。
如果你是需要采购的,则要耐心的往下看,以下的资料对您很有用 ——
A210K-OC / A210K-CO / GA150K30 / GA150K50的承受电流0.00A-200A 交流 ;触发电流阀值在1.0A或以上至150A以内;适应的频率是50Hz/60Hz(赫兹)。不适合用于变频后电流通道,但可以用于变频前的电流。
输出的是开关量:输出是采用了电子式无触点开关技术,反应迅速,无机械噪音,不产生开合火花,无重复次数限制,缺点是开关触点容量有点小 MAX:0.5A@240V AC/DC,所以负载的电流值要在这个范围以内,AC/DC是表示这个触点可以连接交流电流或直流电流 ,均可 。
被检测的电线必须要穿过检测孔,输入对输出的耐压超5KV AC (本司的耐压仪器只能打到5KV 。) 检测孔的直径是19.0 mm ;理论上可穿过90 mm2的电线 ,但实际上不同规格的电线截面积相同但直径却不同,所以还是以直径较为适当 。
过电流检测或欠电流检测的响应时间一般在0.2秒以内,若是以指示灯为参考,这个时间更短至50微秒。在设置电流越限值,可以通过指示灯来判断 ,后面有说明 。
磁滞:不高于1% ;过载承受能力更是100% @200A 时 。所以无须担心当穿心电流超过200A时,产品是否会立刻损坏的问题。
产品的重量很轻,A210K系列的不到100克,GA150K的也是135克。尺寸也很小,一手可以抓几个。
产品的外壳采用了自熄性的防火工程材料ABS,94V-0级 ;
产品的工作环境温度,-20℃~+55℃ ;或工作环境湿度0~95% ;
因为产品不防火不防水,所以应用时要注意这点。
如果您决定购买了,还请继续往下看:
并且要分清A210K-OC和A210K-CO的逻辑 —— 一个是越限断开(常闭);一个是越限输出(常开);他俩在设置欠电流时红绿灯的转换相对来说是反的;但在过电流时,红绿灯都是同时亮的。
GA150K30是常开和常闭同步切换的,GA150K50是常开和常闭独立的,互不干扰。
开始应用了:
根据应用的情况,用M4的螺丝固定在适当位置;GA150K系列的可用导轨安装固定。 接线时应该断开所有的电源,以策安全,也应当上有相关资质的技术人员持证操作。并按照电气原理正确接线,检查无误后,接上穿心电流 ;
当穿心电流在0.5A或以上时(电流还是在下限值/低阀值以下时),开关上的指示灯应该亮起来了。A210K-CO是亮红灯;A210K-OC是亮绿灯 。
设置上下限(即高低阀值)时,要先设置下阀值(调CS1)再设置高阀值(调CS2) ,因调试CS1时CS2是跟着联动变化的。
设置低阀值时,以A210K-OC为例,先看当前的指示灯状态,若是亮绿灯,则说明电流已经在低阀值(下限)之下了,应该逆时针调CS1,使绿灯转为红灯,再顺时针调CS1,使绿灯转为绿灯 ; 若是亮红灯,则电流处于正常范围之内,此时顺时针调CS1使红灯转为绿灯即可 ; 下限值(低阀值)设置完毕 。
设置高阀值时,以A210K-OC为例,先将穿心电流调至上限阀值,若还是只亮红灯,则逆时针调CS2使得红灯绿灯同时亮起来即可 ; 若是红绿灯都亮了,则先顺时针调CS2使得只亮红灯后,再逆时针调CS2使得红绿灯都亮起来即可,上限值(高阀值)设置完毕 。
在设置低阀值时,如遇到红绿灯一起亮时,则顺时针调CS2,直到此情况消失时止。
设定电流触发值:GA150K30;GA150K50;
GA150K的检测值设定:
接上穿心电流时,当电流睚0.5A或以上时,会有一个灯亮。如果是Lower红灯亮(以下称:L灯),说明电流在下限值之下;如果是Normal绿灯亮(以下称:N灯),说明电流介于高阀值与低阀值之间;如果是Upper灯亮(以下称U灯),说明电流已经高于高阀值(上限)之上了。
设置低阀值,调CS1使绿色N灯转为红色L灯,逆时针减少触发值,顺时针锁定触发值;设置高阀值,调CS2使绿色N灯转为红色U灯,顺时针扩大电流触发值,逆时针锁定触发值。
需要注意的是,须先设置CS1再设置CS2 。
GA150K50,的检测值设定:
此款GA150K50就是一路常开的和一路常闭的组合在一起,常开的按常开的方法设置,常闭的按常闭的方法设置。
GA150K50是可以设置为越下限输出开关量或越上限输出开关量的 —— 越限输出时,将常闭路设置为下限值,常开路设置为上限值 。也可以设置为越下限断开开关量或越上限断开开关量的 —— 越限断开(关断输出)时,将常闭路设置为上限值,常开路设置为下限值 。 逻辑刚好相反 。
应用与采购选型
应用与采购选型
序号 |
型号 |
说明 |
电流范围/承受值 |
安装方式 |
1 |
A200K-OC |
交流常开+常闭双路同步 |
1.0A~150A/200A |
螺丝 |
2 |
A210K-CO |
交流上下限,常开, |
||
3 |
A210K-OC |
交流上下限,常闭 |
||
4 |
GA150K20 |
交流常开+常闭双路同步 |
1.0A~150A/200A |
导轨+螺丝 |
5 |
GA150K30 |
交流上下限,双路同步 |
||
6 |
GA150K50 |
交流常开+常闭,双路独立型 |
||
7 |
|
|
|
|
注意事项
1、安装应用接线时,务必要断开所有相关的电源,以确保安全;并须由经过培训的相关技术人员操作。
2、开关端是禁止未经负载而直接接上电源的。例如要接上继电器或接触器等,以防止当开关发生闭合时产生的过电流将产品永久性损坏。尤其是常闭型的,采用了自导通技术,在没穿线电流时也会导通的。但是,在没穿线电流时,万用表是测不到通断的。
3、穿心电流超过设定值了,红绿灯转灯,但输出被控制的继电器或接触器等没动作(或无信号表示),检查连线是否正确,供电是否正常。
4、产品图片为实拍,颜色会有偏差。
5、接上穿线电流(一般指0.3A、0.5A或以上)后,必须有一个灯亮(一般是亮红灯),如果所有指示灯不亮,请联系销售客服。
6、采购及应用本产品时,设计人员应意识到本品可能带来的风险,本司不对应用本产品所造成的任何损失负责。
