多节点检测电流的交流感应开关GA150K50的电路原理

       同样是电流传感器，电流变送器和电流感应开关最大的不同点在于：变送器是从零开始一直至额定量程止，输出对输入总要呈现出良好的线性关系，而电流感应开关则只是对由零开始直至额定量程之间的某一点进行检测。由于两类产品有这个不同点，在应付线性关系的时候，电流感应开关就比电流变送器要容易处理得多。

       现在就简单的说一下电流感应开关的原理，这里以多节点型GA150K50为例。

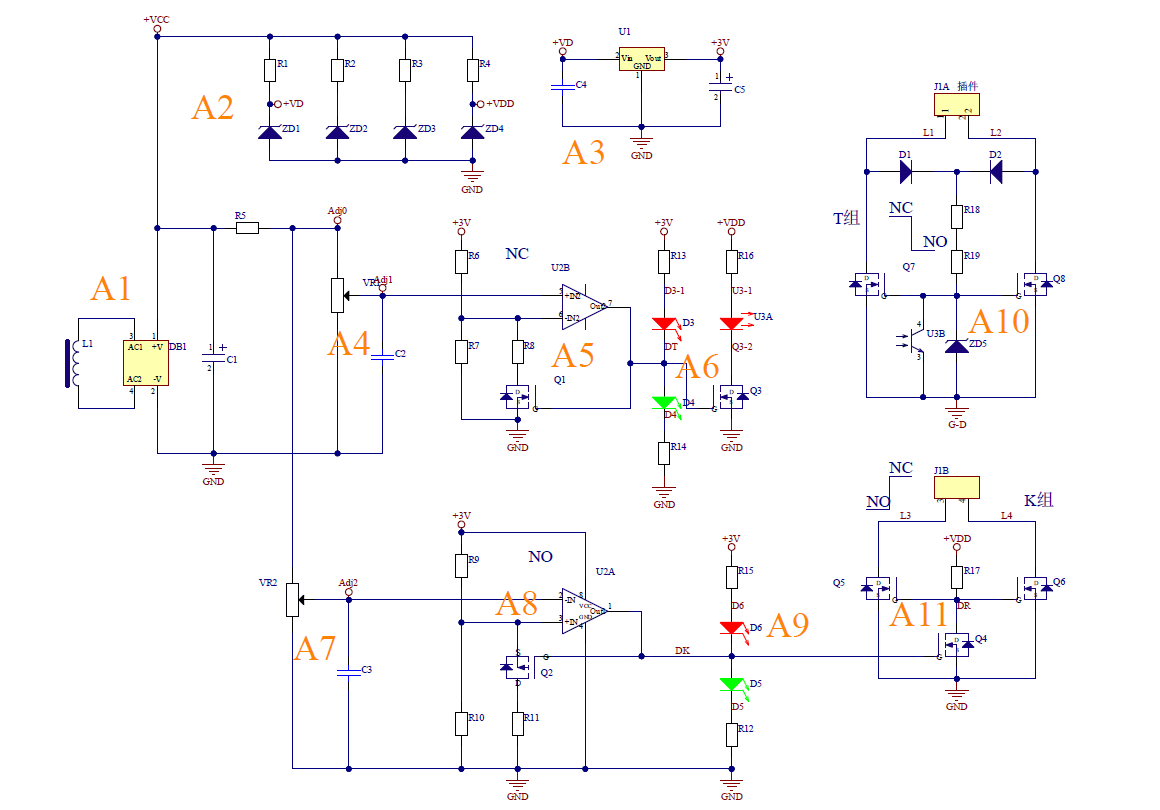

穿线电流经过电感线圈L1的检测孔时，由L1感应到穿线电流后，输出到DB1整流，然后得到一个直流，电容C1是滤波电容，能把DB1整流后的脉动直流平整为比较平稳的直流电。A1

       A2由四个齐纳二极管和四个电阻器组成，是量程平整器，由于整个电流的消耗电流很微小，所以必须加入这个量程平整器，否则电感线圈很容易进入饱和状态。

A3是稳压电路，C4和C5是U1的滤波电容，用以吸收U1产生自激振荡和平稳输出的电压，这个输出的电压的稳定性，是决定整个产品性能的关键。

       由DB整流出来的直流电，分成三路输出，一路向A3供电，为整个电路提供能量。另两路分别向A4和A7提供电信号。

       A4和A7均是可调取样器，由一个电位器和一个电容组成，取得相应的电流电位信号后，A4向A5、A7向A8提供电流样板信号，A5、A8则对电信号进行比较分析，这个信号是正常电流值或是越限值。这个越限是根据应用时的逻辑设定关系而言，不能简单的认为只有过电流才算越限，在实际应用中，欠电流也可以是越限的。

        A6和A9是越限指示器，由一红一绿的两个LED灯组成。它们他的跳变指示不仅由A5、A8控制，而且A5还是直接控制A10的开关的开合状态的；A8控制A11的开关的开合状态。

        常闭组由A4-A6组成；常开组由A7-A9组成。从原理图也可以看出，NO组和NC组是由光耦隔离的，两组间的耐压值是光耦的耐压值 ，一般都达到3000V以上 。

        如果要设置成越电流输出一个开关量信号，则NC组设置为低阀值，NO设置为高阀值；反之，要设置成越电流开断这个输出的开关量信号，则把NO设置为低阀值，把NC设置为高阀值。
