介绍一款电子设计软件辅助设计工具下载，本脚本工具适用于Altium Designer 。

可以点击这里下载。

步骤：

0、先点击上面的下载按钮下载脚本工具，解压后备用。（亦可放置于安装文件目录那，方便后期调用）

1、先生成BMP图片（黑白的），尽量生成尺寸小一点的，图片越大后期的加载和生成时间则越长，生成的LOGO也越大 。

2、打开Altium Designer 电子设计软件

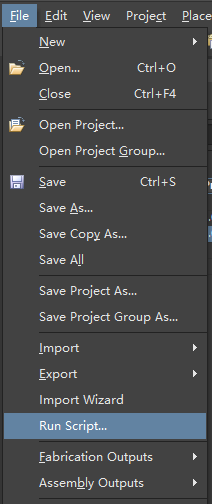

3、点击：Run Scxript… 运行脚本工具

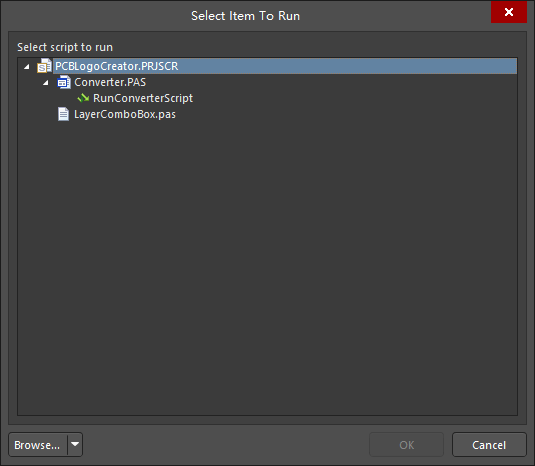

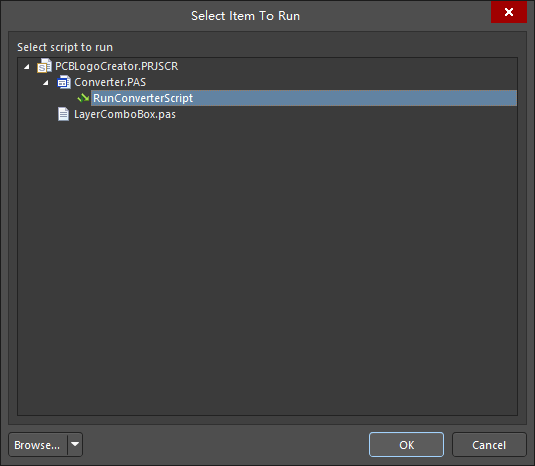

4、点击：Run ConverterScrpt，再点 OK运行脚本。如无此项则先点左下角的Browse加入此项－先前下载的Altium Designer-PCB-LOGO生成脚本工具 。

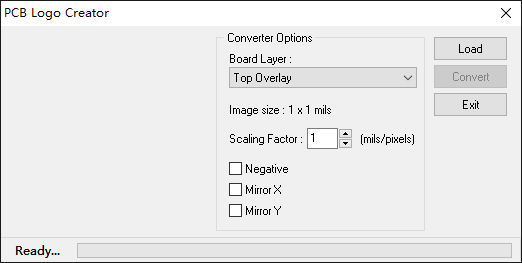

5、建议先选择LOGO放置层，按习惯一般是选Top Overlay 层，即顶层丝印层。

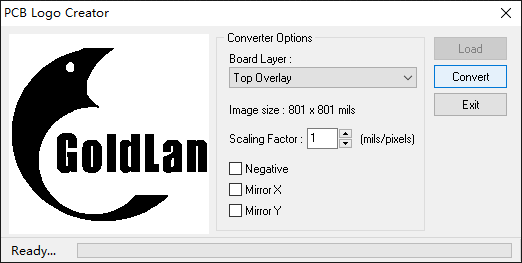

6、点击：点 Load 选择.BMP格式的图片，图片越大则加载的时间越长，按实际选取即可。

7、待加载图片后，点：Convert运行生成。图片越大则加载的时间越长，请耐心等待。

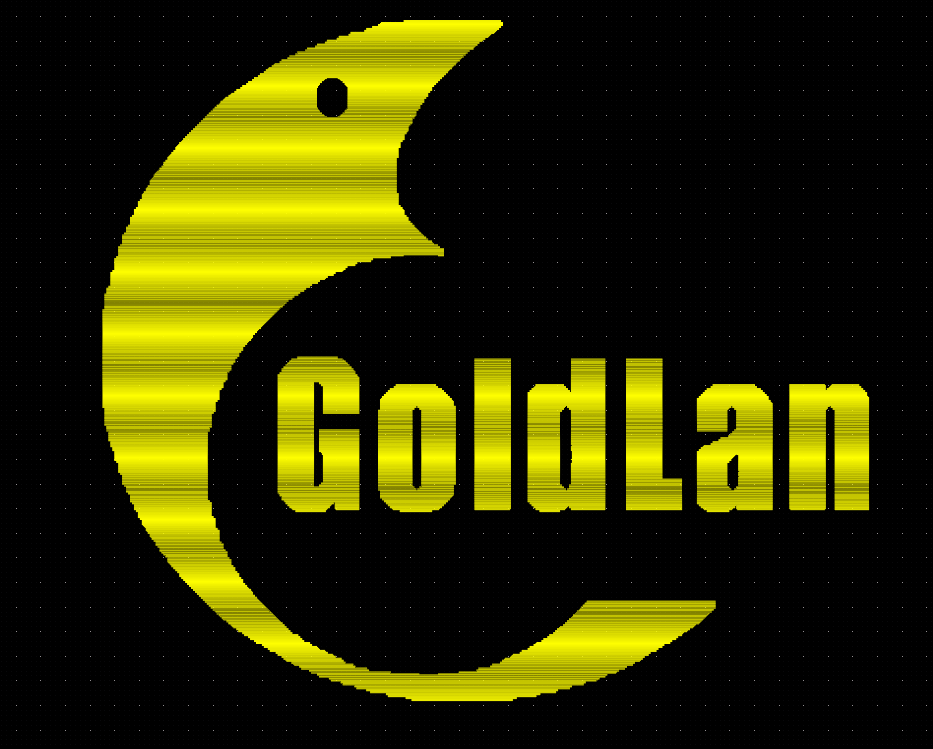

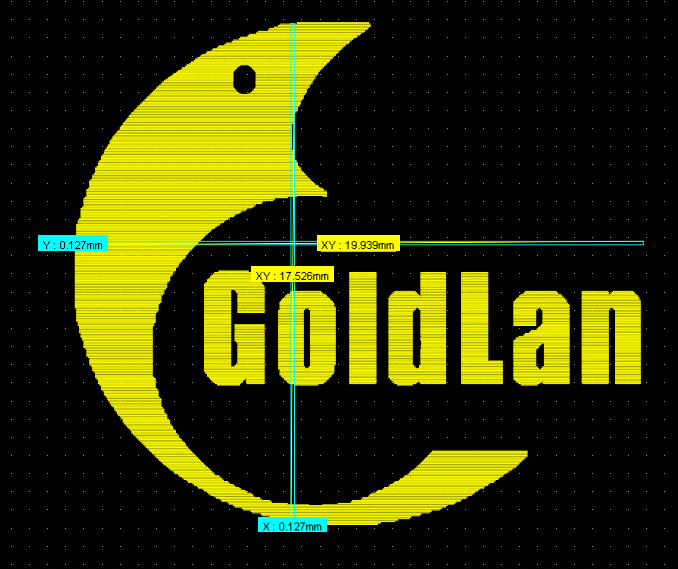

8、效果如图示。此LOGO的尺寸为20*17.5mm 。

完成后点 Exit 退出。
