直流电流感应开关如何检测监控直流电机的正反转电流

      众所周知，不管是交流还是直流，电流都是有方向的，不同点在于，直流的方向不会随着时间而变换方向，而交流的方向是周期性变换的。

      在实际的机电应用中，交流电机的旋转方向变换是通过交换三相电的两个相位变换的，而要变换直流电机的旋转方向，则只能通过交换电流的方向（极性）来转换。如下图中的电流换向开关所示。所以，电流感应开关应用于交流电路时，安装在换向开关之前和换向开关之后是一样的。但是，当应用于直流电流时，就复杂了一些。

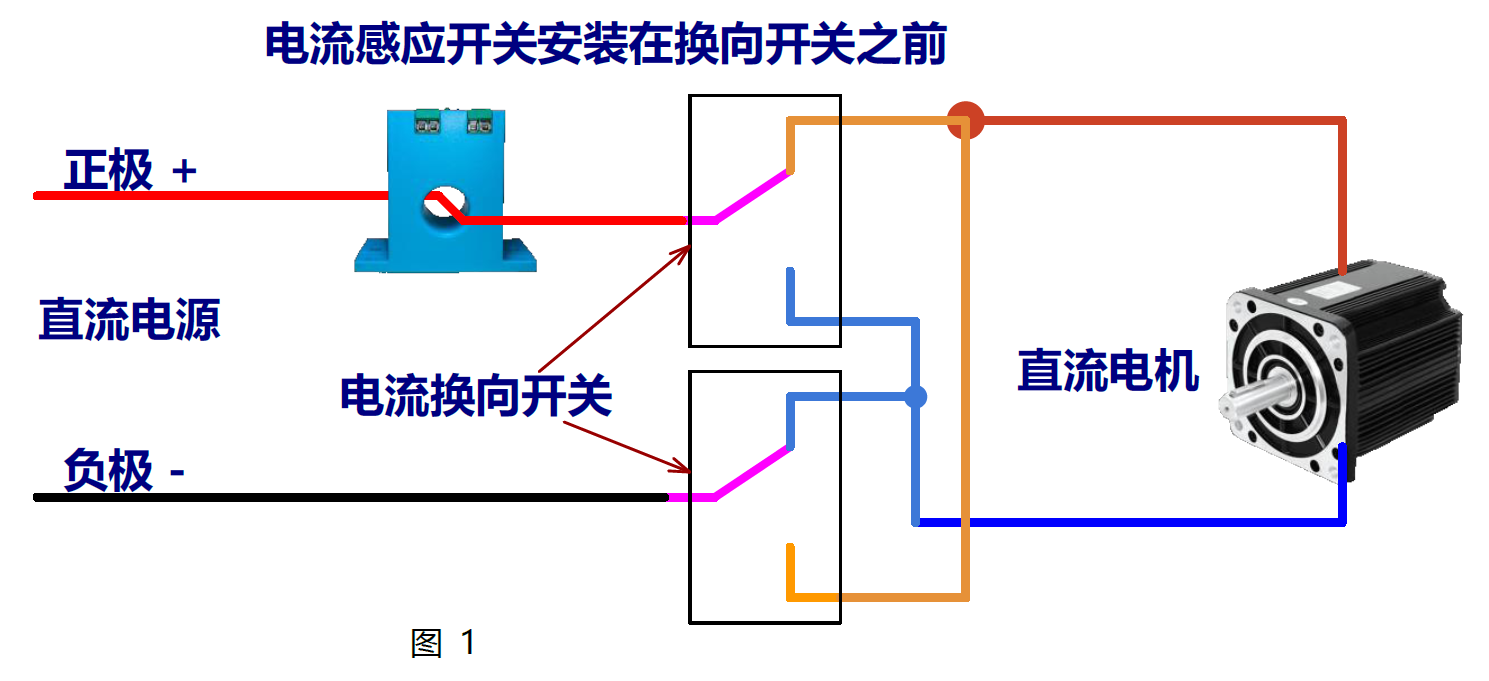

当我们用直流感应开关来检测监控直流方向可转换的直流电流时，一般而言，直流感应开关是安装在变换方向之前。如图1所示。

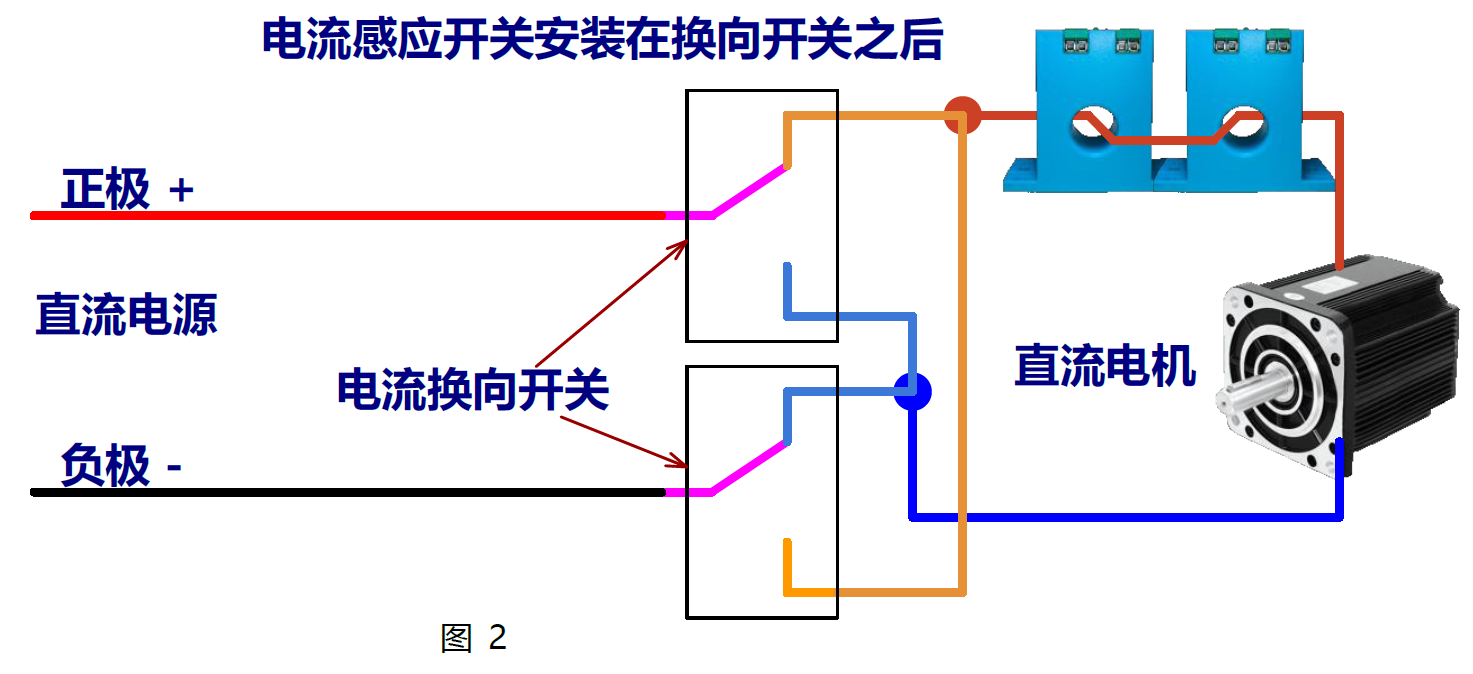

      如果要将直流感应开关安装在电流变换方向之后的电路中，则要安装多一个电流感应开关，如图2所示。图2所示的电路原理中，当直流为正电流时，则左边的感应开关在起作用，右边的则处于失效状态；当直流为负电流时，则右边的感应开关在起作用，左边的则处于失效状态。

所以，直流感应开关应用于直流可变换方向的电路中时，建议安装在电流变换之前，这样不仅可以节省空间，还可以节省成本。因为，电流变换前和变换后的大小值是一样的。

      如果非要安装在电流转换之后，则输出的开关需要并接，而不能串接。国泰蓝牌的直流感应开关的电源端与开关输出端是隔离无物理连接的纯开关量输出。

说明：图中的换向开关必须是2P2T双组同步的。
