介绍8款Goldlan牌迷你型电流感应开关GA30K、GA31K、GA32K、GA33K系列传感器
8款迷你型电流感应开关型号分别是：GA30K10、GA30K05、GA31K10、GA31K05、GA32K10、GA32K05、GA33K10、GA33K05介绍 （英文版Click here for the English version） 。
描述：
电流开关量传感器，俗称电流感应开关，是基于电磁的互感原理、采用CT取电技术研制的，属于无源类产品。当开关产品的感应检测孔感应到电流时，便于开关端输出一个开关量信号。此产品的信号输出端与感应输入端无物理连接，且反应迅速，不产生机械噪声、开合火花及无开合次数限制。是检测或监控电流的好帮手。
应用：
所有基于交流电的设备和产品应用，用于有电流或无电流、过电流或欠电流的检测，以及电流控制的联合制动。
例如：遂道通风设备、环保除尘、研磨设备等机器联合制动；工业自动化设备过欠电流监测、远程无人值守、企业安全；发电厂、换流站、汇流箱、配电柜、智能家居、矿业等。
特点
可自定义有电流或无电流、过电流或欠电流阈值。
技术参数
|
序列号 |
产品型号 |
输入电流范围 |
开关容量 |
开关触点闭合内阻 |
|
1 |
GA30K10 |
AC：0.2A～50A |
Max：0.5A@240V AC/DC |
R≤5.0 Ω |
|
2 |
GA30K05 |
AC：0.06A～20A |
Max：0.5A@240V AC/DC |
R≤5.0 Ω |
|
3 |
GA31K10 |
AC：0.3A～50A |
Max：3.0A@240V AC/DC |
R≤0.5 Ω |
|
4 |
GA31K05 |
AC：0.06A～20A |
Max：3.0A@240V AC/DC |
R≤0.5 Ω |
|
5 |
GA32K10 |
AC：0.3A～50A |
Max：3.0A@240V AC/DC |
R≤0.5 Ω |
|
6 |
GA32K05 |
AC：0.06A～20A |
Max：3.0A@240V AC/DC |
R≤0.5 Ω |
|
7 |
GA33K10 |
AC：0.2A～50A |
Max：0.5A@240V AC/DC |
R≤5.0 Ω |
|
8 |
GA33K05 |
AC：0.06A～20A |
Max：0.5A@240V AC/DC |
R≤5.0 Ω |
注意：额定值为MAX的一半（即50%）。
其它技术参数
|
序列号 |
参数项 |
参数值 |
|
9 |
电流频率范围 |
50Hz/60Hz |
|
10 |
过电流 |
+100% |
|
11 |
开关动作时间 |
≤0.2秒 |
|
12 |
开关断开泄漏电流 |
≤10 μA |
|
13 |
开关断开承受峰值电压 |
600V P_P |
|
14 |
磁滞 |
≤1% |
|
15 |
产品应用材料类型 |
PC/ABS 合金材料 |
|
16 |
产品重量（GA30K、GA31K）（净重/毛重） |
0.048公斤 / 0.058公斤 |
|
17 |
产品重量（GA32K、GA33K）（净重/毛重） |
0.050公斤 / 0.060公斤 |
|
18 |
产品尺寸（GA30K、GA31K） |
H×W×T＝48×65×25 mm |
|
19 |
产品尺寸（GA32K、GA33K） |
H×W×T＝52×69×25 mm |
|
20 |
检测孔直径 |
Φ＝10 mm |
|
21 |
安装方式（GA30K、GA31K） |
Φ4.5×55 mm （螺丝安装） |
|
22 |
安装方式（GA32K、GA33K） |
Φ4.5×55 mm （螺丝安装或C35导轨安装） |
|
23 |
工作环境温度 |
-30℃～+85℃ |
|
24 |
储存环境温度 |
-40℃～+105℃ |
|
25 |
应用环境湿度 |
5～90 % |
|
26 |
IP防护等级 |
IP 3.0 |
|
27 |
污秽等级 |
III （300VAC） |
|
28 |
端子扭力矩 |
0.2N |
|
29 |
接线 |
16～26 AWG |

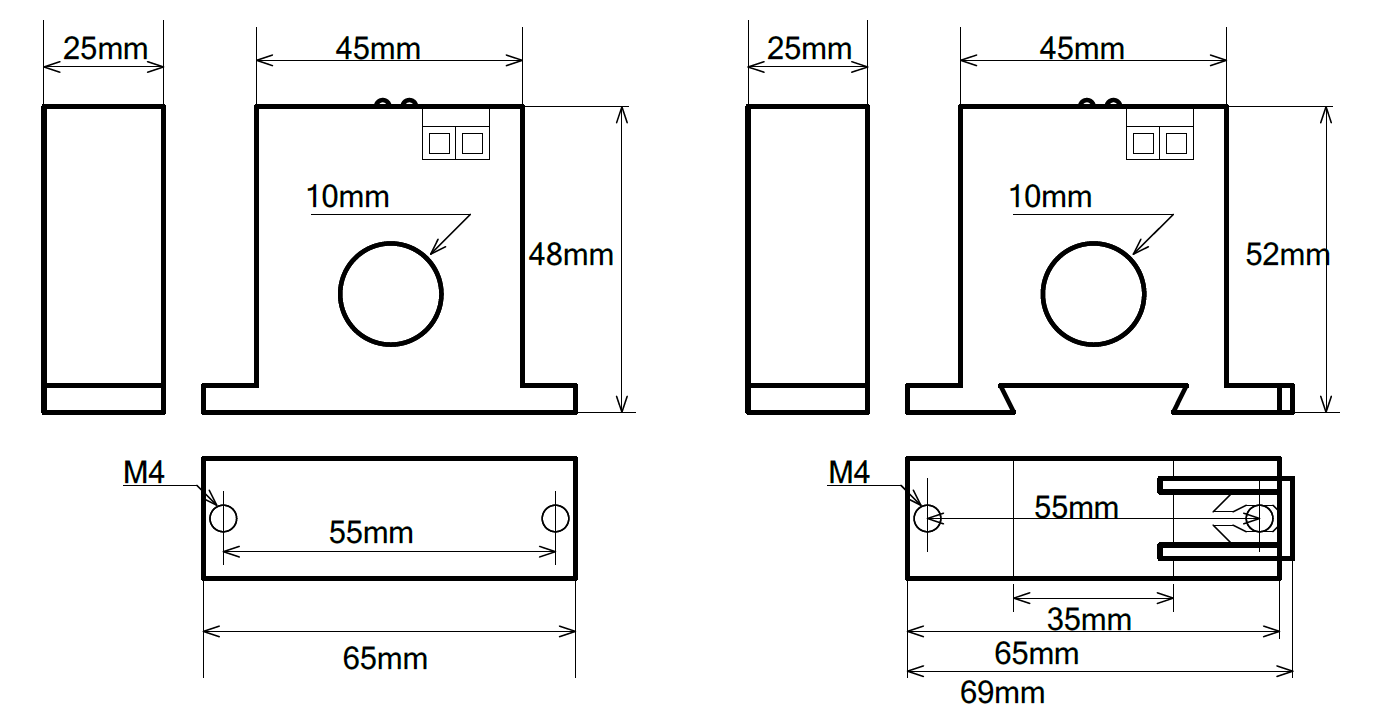

产品尺寸图

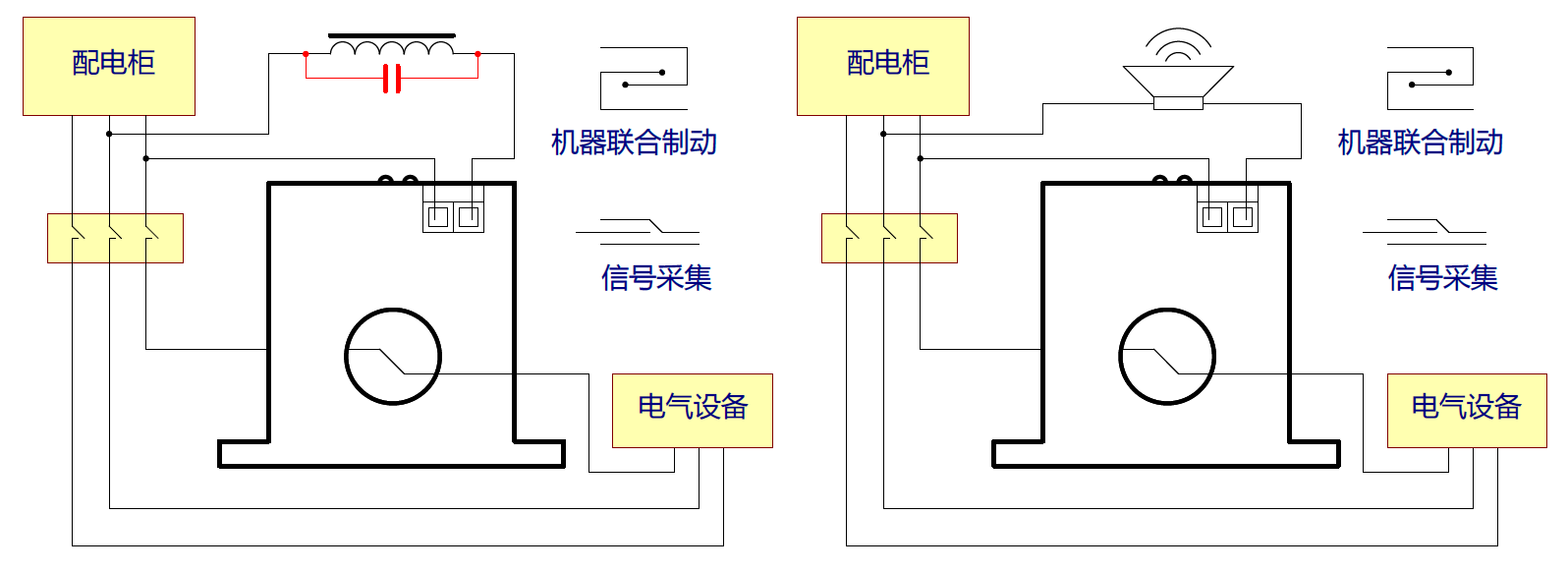

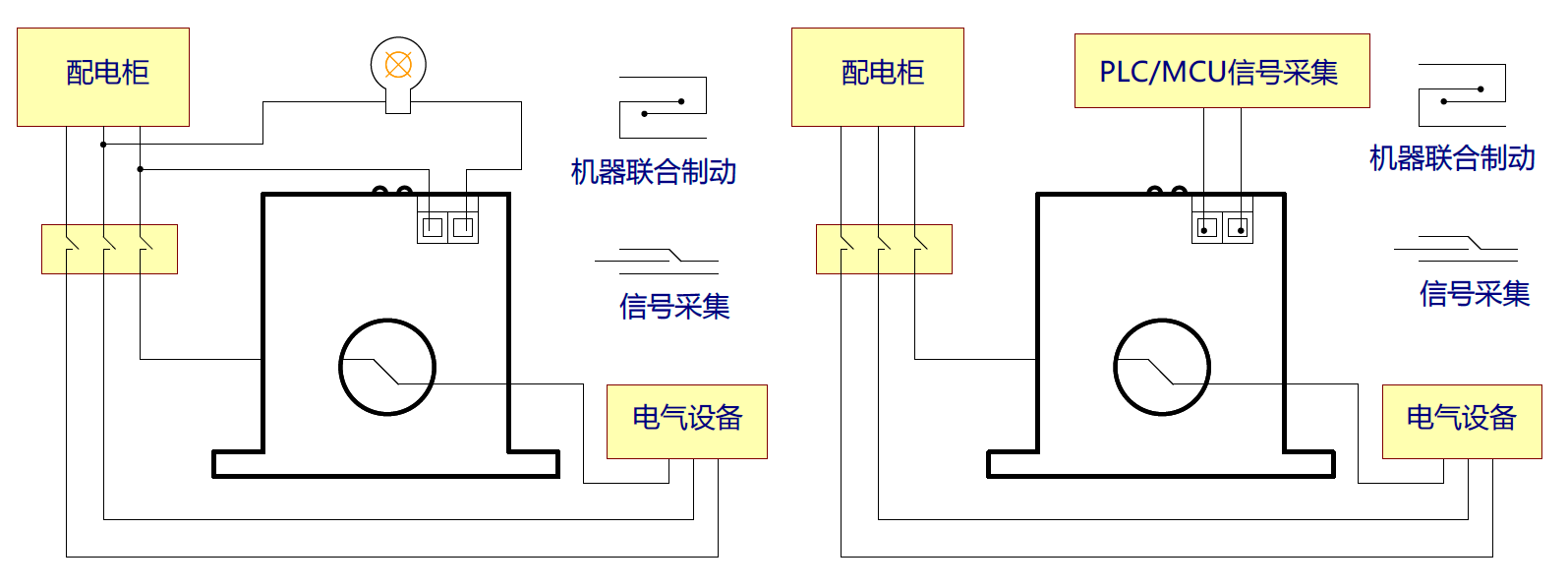

典型应用接线
接线注意事项：
1、断开所有电源，并由经培训合格的人员操作。
2、接线完成后对照电气原理图检查无误后才可以接上电源测试。
LED灯示意与开关状态
绿灯亮：穿过检测孔的电线有电流通过，但未达到（或超过）电流阈值，开关处于原始状态（常开型为断开状态）。
红灯亮：穿过检测孔的电线中的电流已经达到（或超过）电流阈值，开关处于闭合导通状态。
即：绿灯亮，开关断开；红灯亮，开关闭合 。
若：所有红灯和绿灯均不亮，则是检测孔的电线没有电流或电流值低于产品最低工作要求（如激活GAxxK05工作至少需要35mA以上 才会有灯亮起）。
电流阈值设置步骤
出厂时预置的电流阈值一般在电流范围内的最小值，如GA30K05、GA31K05的预置阈值为0.06A（±0.01A）。
1、过电流设置 ―― 给检测孔接通您要设置的电流值（比如0.5A）。
如果亮红色灯，说明此电流值在阈值之上（过电流状态），顺时针旋转CS电位器直至红灯变为绿灯亮时止；再逆时针旋转CS电位器直至绿灯再变为红灯时止，设置完成。
2、欠电流设置 ―― 在过电流设置的基础上，再顺时针旋转CS电位器直至红灯变为绿灯亮时止。设置完成。

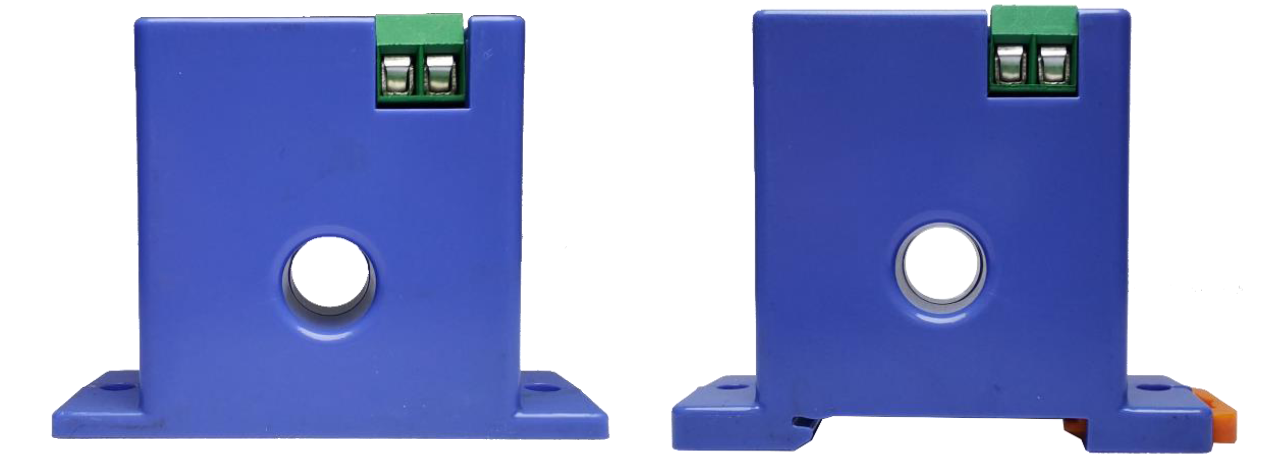

产品展示

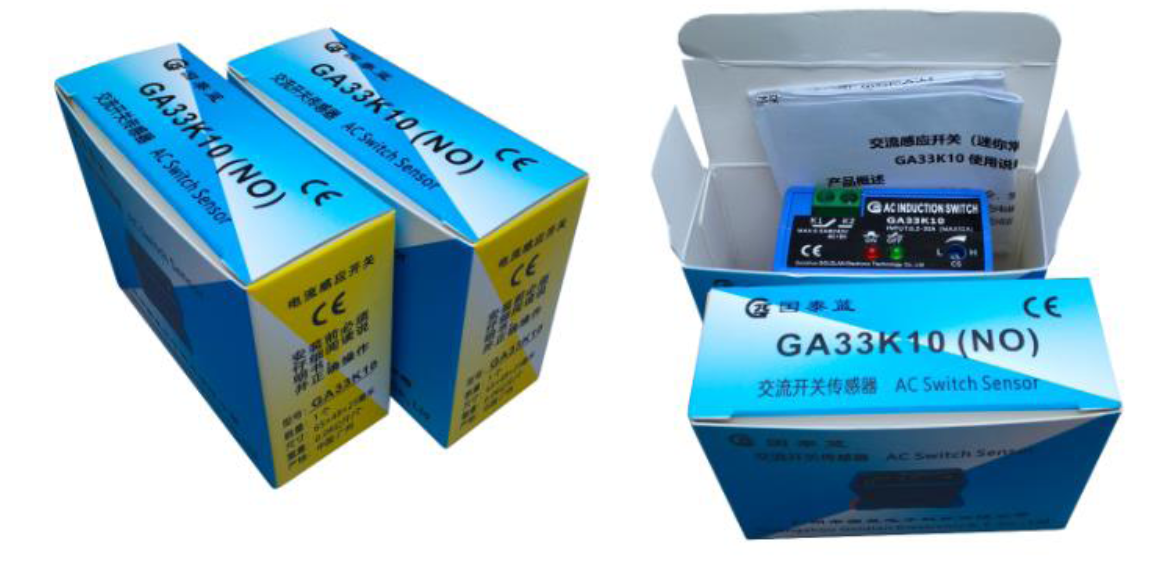

产品包装
包装清单：产品一个，使用说明书一份（图片仅供参考）
应用时注意事项
1、安装接线前应断开所有相关的电源，以防止触电事故，并且所有安装接线之工作人员，须经培训合格再持证上岗。
2、与作业无关之物料，尤其是可燃易爆之物品，必须清离作业现场，且有专人管理和监督。
3、输出端是电子触点开关，严禁未接上负载而接上电源。
4、接线完毕后要检查所有连线正确无误。
5、本产品应避免在阳光直射或雨淋之处，户外应用时，应自行做好防雨防潮措施。
6、应用本产品时，请在产品的额定值内使用，请勿使用产品的极限值。
风险申明
任何电子电气产品，都会随着时间变迁而老化，在采购本产品时，采购人员和设计人员应当意识到本产品可能带来的风险，本司不对应用本产品可能带来的损失或续继损失负责。更加不会对因操作不当产生的损失负责。
需要又喜欢此文章的读者，可点击这里下载 。
广州市国蓝电子科技有限公司
2025年05月
