一般时，我们应用到的开关几乎是常开的，即常态下，开关的触点是断开的。比如家用的控灯开关，白天或不用时要求断开；又如电机控制开关（交流接触器等），也是断开的，

但在实际应用中，我们需要在特殊的情况下输出一个信号，比如没电的时候，要求输出一个报警信号，这时就要用到常闭的开关了。

         电流感应开关的输出状态也是有两种的。

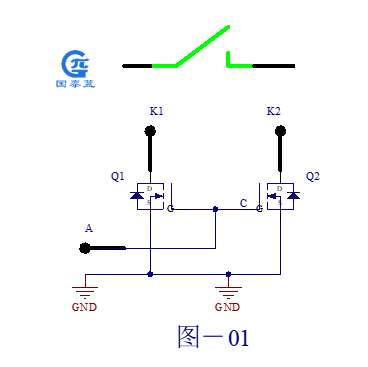

         一种是常开的，即电流未达到设定的阀值时，开关的状态是断开的，如图-01；当电流达到或超过设定的阀值时，A点便得到一个驱动信号，Q1、Q2导通便输出一个开关量的信号（K1、K2闭合），以供PLC或自动化设备执行相应功能。

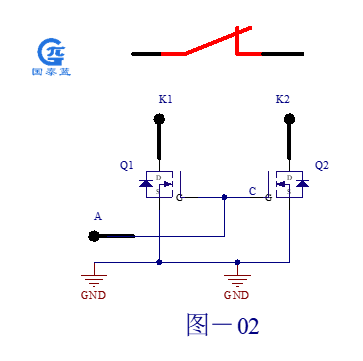

一种是常闭的，即电流未达到设定的阀值时，开关的状态是闭合的，如图-02；当电流小于设定的阀值时，A点就没有驱动信号，但也要输出一个开关量的信号，以便告知设备轻载或空载状态。

常开开关的技术处置相对于常闭的来说，相对是容易的，当电流达到设定值时，便会有足够的能量来驱动开关闭合。但对于常闭量的电子开关来说，与常开量的是两种不同的状况，无源电流感应开关毕竟不能采用机械触点的继电器等。

       现在来说一说常闭导通的实现。

       要在没电驱动的情况下实现电子开关的导通，即Q1、Q2闭合，K1、K2导通，首先想到的是耗尽型的N沟道MOS管，它自身可以在不外加电势的情况下而导通，但是现在阶段的耗尽型MOS管成本高、能流过的电流相对来说很小，一般600V-650V管子的电流也是在150mA以下，电流在500mA左右的耐压普遍不高，约在200V以下，但在实际的应用中，得考滤实际应用时的各种条件，电流取值也是在四分之一左右，很少达到三分之一。

       如果不能采用耗尽型的MOS管作为功率开关，那就采用双向晶闸管（双向可控硅）加小功率的耗尽型MOS管以实现常闭的要求，但可控硅只能接交流而不能接直流，若对于要求接直流电的场合，却是不符合要求。

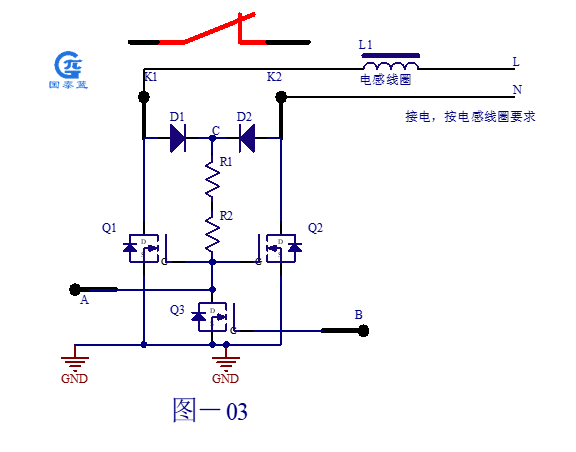

       现在，我们讨论一下用普通增强型MOS管来实现常闭的技术要求。如图-03示

图-03便是采用自导通技术的常闭型开关电路图

      当A点和B点均没有驱动信号时，Q1、Q2、Q3均是断开状态的，此时L、N接上电源，即电感线圈L1接上电源，则电流是从L→L1电感→K1→D1→C→R1、R2给Q1、Q2的G极加上一个高电势，此时Q1、Q2导通，K1通过Q1和Q2与K2（即N）连在一起。因A点有了高电势，Q1、Q2导通，此时K1、K2间的电势差（可以看作是电压差）变得很低了，大部分电势能加在了电感线圈L1上。此即为自导通。

      此时若在A点加一个驱动信号，但此信号不是和经过C点的高电势叠加于Q1和Q2的G极的，而是并在一起，哪个电势高就哪个起主导作用。若在B点加一个驱动信号，则Q3导通，A点（Q1、Q2的G极）对GND短路，Q1、和Q2断开，此时所有的电势能加在了K1、K2上，电感线圈L1是则有电压而没电流，不动作了。

      此自导通技术的缺点是K1、K2间的电势差比较大，一般会达到3V或以上，同时也会有一定的泄漏电流，一般为50uA@240Vac左右。也有承受电流小（500mA以内），但是成本相对于耗尽型的低。
