现在市面上流行的电流感应开关（电流开关量传感器）大多数均是检测或监控一个电流点的，输出一个常开量或是一个常闭量。

在实际应用中，可能要检测多个电流点，并输出一个开关量信号，如果一个电流感应开关只是能够监测一个电流点，要实现这种要求，则要采用多个一起联用。多个一起联用的一个明显有缺点是体积大占用空间也大，接线不便等缺点。

       现在，国蓝有一个可以实现多点检测并多路输出的产品，原理和一般的电流感应开关原理一样，它通过一个检测电感线圈采样电流信号和提供电路板的供电工作。

       电路板上是有主动元器件的，它必须要有稳定的供电电源，且不能因为被监测的电流的大小变动而发生变化。所以所有的主动元器件还必须是微功耗的。只有微功耗的元器件才能保证线圈采集过来的微弱电能能足够电路工作的需求。

       经过这样的考滤，我们设计了多点检测多点输出的电路原理图。

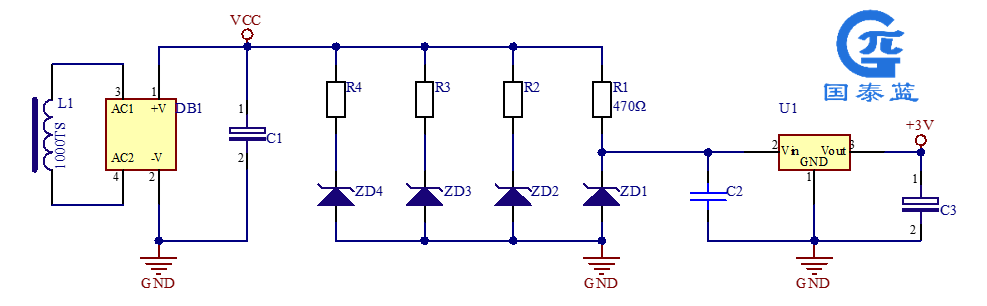

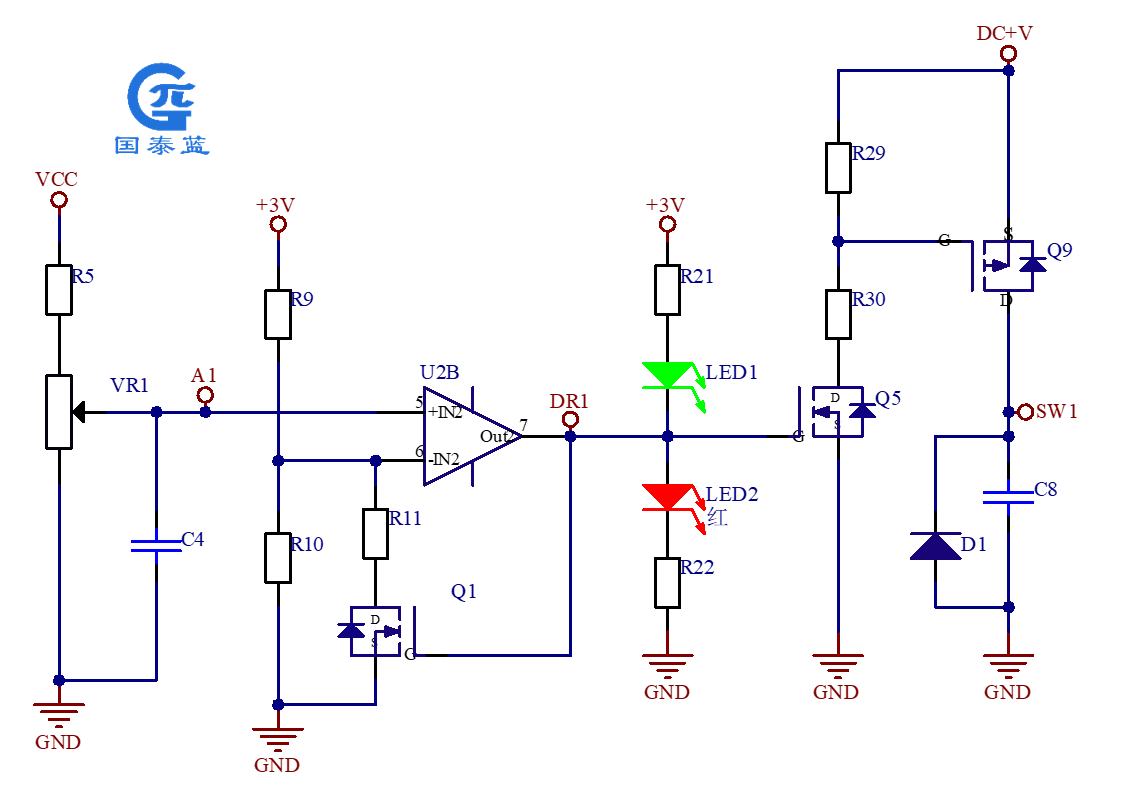

       首先，电感线圈感应到电线上有电流流过时，便向电路板输出一个电能信号 —— 带能量的。经过MBF的整流后，再经滤波电容C的滤波和储能，然后分多路向相应的电源稳定芯片和电流值采集点提供能量和信号。

       相关原理请看：电流感应开关传感器工作原理探讨

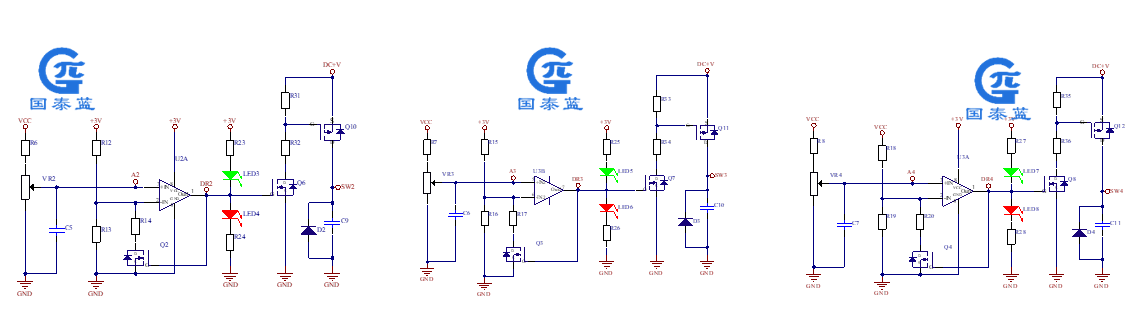

以下三路开关的原理与上面的原理是一样的，三路独立设置 。

输出的开关量是PNP接法 ，当开关关断时，负载处于低电平。
