直流常开常闭两用型传感器GD200K 产品规格书

采购和应用本产品时，请在产品的额定值内使用，请勿使用产品的极限值。

GD200K概述

      GD200K是一款线性霍尔感应器件的直流电流开关传感器，它集合了直流常开型D200K-OA和直流常闭型D200K-CA于一体，是一款常开NO或常闭NC二选一的开关产品；它最大的特点是通过变换工作电源的极性就可以进行切换常开或常闭输出；是一款宽电流量程（触发电流：1.0A-150A（MAX：200A））的电流感应开关产品 。

      GD200K是基于霍尔电磁感应原理，为了安全地检测和监控电气设备的电流而研制而成。与传统的热保护器或过流保护器相比，在规定的电流量程范围内，电流感应开关可设置任意的电流监测值，具有更准确，更及时的报警或保护，是电气设备自动化、电力监测监控的理想伴侣。

     其可触发的感应电流值从1.0A开始至150A（额定值）/ 200A（MAX值），输出的开关量容量为：MAX：0.5A@240V （AC/DC），应用时不能超过此值（注：含电势峰值）。

GD200K特点

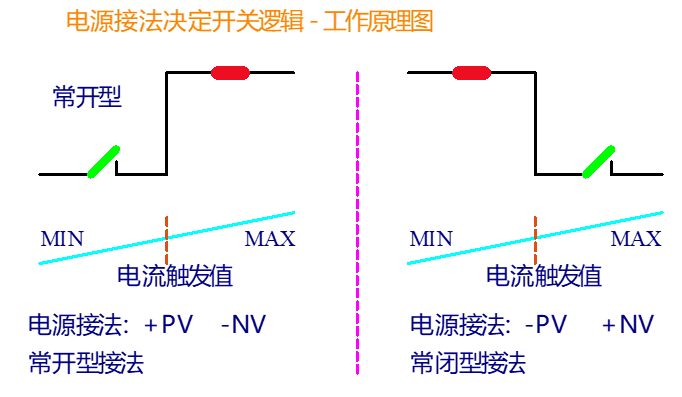

1、  GD200K集合常开和常闭于一体，

           当工作电源的正极（+）接PV、负极（-）接NV时，为常开型输出，即：过电流输出一个开关量信号；

           当工作电源的正极（+）接NV、负极（-）接PV时，为常闭型输出，即：过电流断开这个开关量信号。

     即：通过电源线的接法决定输出的是常开型还是常闭型，当电源的正（+）极接PV时为常开型；当电源的负（-）极接PV时为常闭型。

     常开型：过电流开关触点闭合，有开关量信号输出；

     常闭型：过电流开关触点断开，断开开关量信号输出。

2、互感式检测电流，对电流进行采样，采样到电流信号后，对电流信号进行处理，变为开关量输出；

3、输入端与输出端是互感式传输，无物理连接，隔离耐压超过3000V ac 。

4、工作电流端与输出端由光耦隔离，开关端与电源商耐压超2500Vac

GD200K的应用

工业控制、遂道风机、直流电镀、机电、搅拌机、环境通风 。

远程无人值守，企业安全，自动化设备连接，机器联运控制 。

光电热电厂，换流站，矿业等 。

GD200K电气技术参数

1、检测穿心电流：直流：1.0A－150A（MAX：200A）连续量程

2、开关触点容量：MAX：0.5A@240V AC/DC（耐压值为开关触点断开时的值）

3、开关泄漏电流：MAX：0.02 mA @ 240V AC / DC 时

4、触发响应时间：MAX：0.2秒

5、磁滞现象：    ≤ 1%

6、开关复位值：  约-10% ~ -15%

7、工作电源电压：10V~30V DC（注意：因开关产品的常开型NO或常闭型NC是通过切换工作电源的正负极来实现的，所以只能使用直流电源，不能使用交流电源，否则会引起逻辑混乱。）

8、工作电流值：  ≤ 20 mA（不含刚接通电源时的脉冲值）

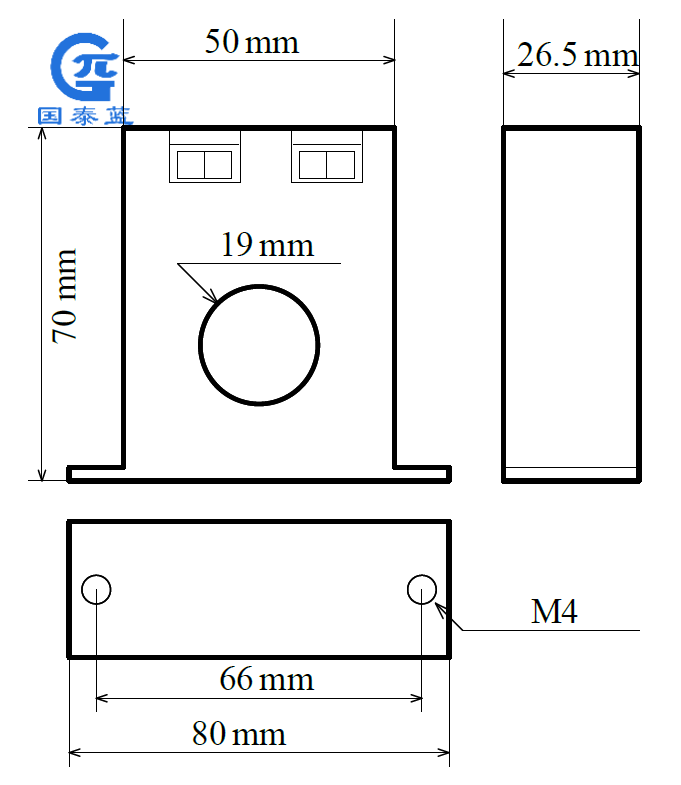

9、产品尺寸（mm）：H×W1/W2×T=70×50/80×26.5 mm

10、穿心（检测）孔直径：19.0 mm

11、产品安装孔尺寸：4.5×66 mm

12、产品重量：净重：85克  （包装重量：90克）

13、工作温度：-40℃～+55℃

14、储存温度：-45℃～+70℃

15、工作及储存湿度：0～95% 无冷凝（常温放置30分钟后）

16、 IP防护等级：IP30

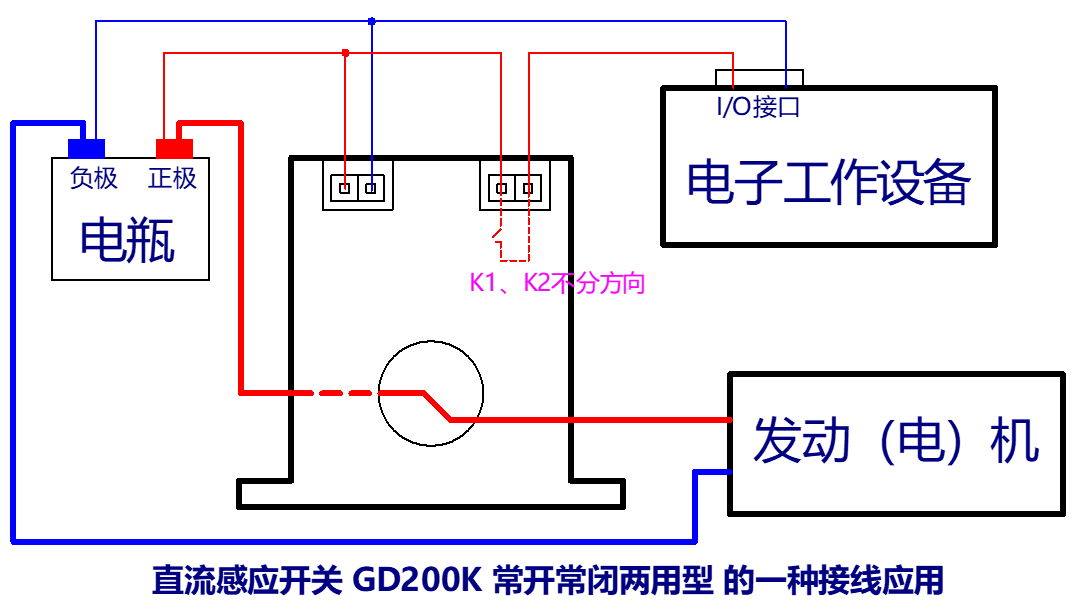

下图为直流感应开关 GD200K 的一种应用接线图

GD200K的安装与调试

安装

1、根据布线要求，选择合适位置安装，并用Φ4的螺丝固定 。

2、被检测或监控的电流（母线）线需要穿过检测孔 。注意直流电流的方向，如标签的左下角的箭头所示。

3、K1、K2为开关量输出接点，可用（16#-24#）两根作为信号线输出 。

3.1、若作为常开量输出时（过电流输出），电源正极接PV端，电源负极接NV端；；若作为常闭量输出时，电源正极接NV端，电源负极接PV端 。即：作为常开量或常闭量的使用时，电源的正负极相交换即可改常开为常闭或 改常闭为常开 。

4、接线时须断开所有电源，以确保安全。所有参与操作人员必须持有电工证或经培训合格之人员方可。

5、避免阳光直照与防止雨水进入。

调试

6、调试前先确定是应用于常开量或是常闭量 。当应用于常开量时，须用万用表检测所接PV端的是电源的正极；当应用于常闭量时，须用万用表检测所接NV端的是电源的正极 。

7、接入工作电源后，绿灯亮时开关触点的状态为断开；红灯亮时开关触点的状态为闭合。

8、常开量调法：当绿灯亮时，说明穿心电流在电流触发值之下或无电流 ，逆时针缓慢地调节CS直至绿灯转为红灯亮；当红灯亮时，说明穿心电流在电流触发值之上，则顺时针缓慢地调CS直至红灯转为绿灯，再逆时针调CS使绿灯转为红灯亮即可。

9、常闭量调法：当红灯亮时，说明穿心电流在电流触发值之下或无电流，逆时针缓慢地调节CS直流至红转为绿灯亮；当绿灯亮时，说明穿心电流在电流触发值之上，则顺时针缓慢地调CS直至绿灯转为红灯，再逆时针调CS使红灯转为绿灯亮即可。

10、温馨提示：

10.1、须先接上开关产品的工作电源，再接通待检测的穿心电流才可以调试设定。

10.2、本开关产品为干接点开关量，可灵活接线，并注意承载量不要超过额定值（通常：额定值为MAX值的60% ）。

      提示1：当红灯亮时，开关触点闭合；当绿灯亮时，开关触点断开。红灯和绿灯同一时间内只能亮一个。

      提示2：直流开关产品接上工作电源后，电流触发值是可以调零的。即在没有穿心电流的情况下调节CS可以使红绿灯转换。

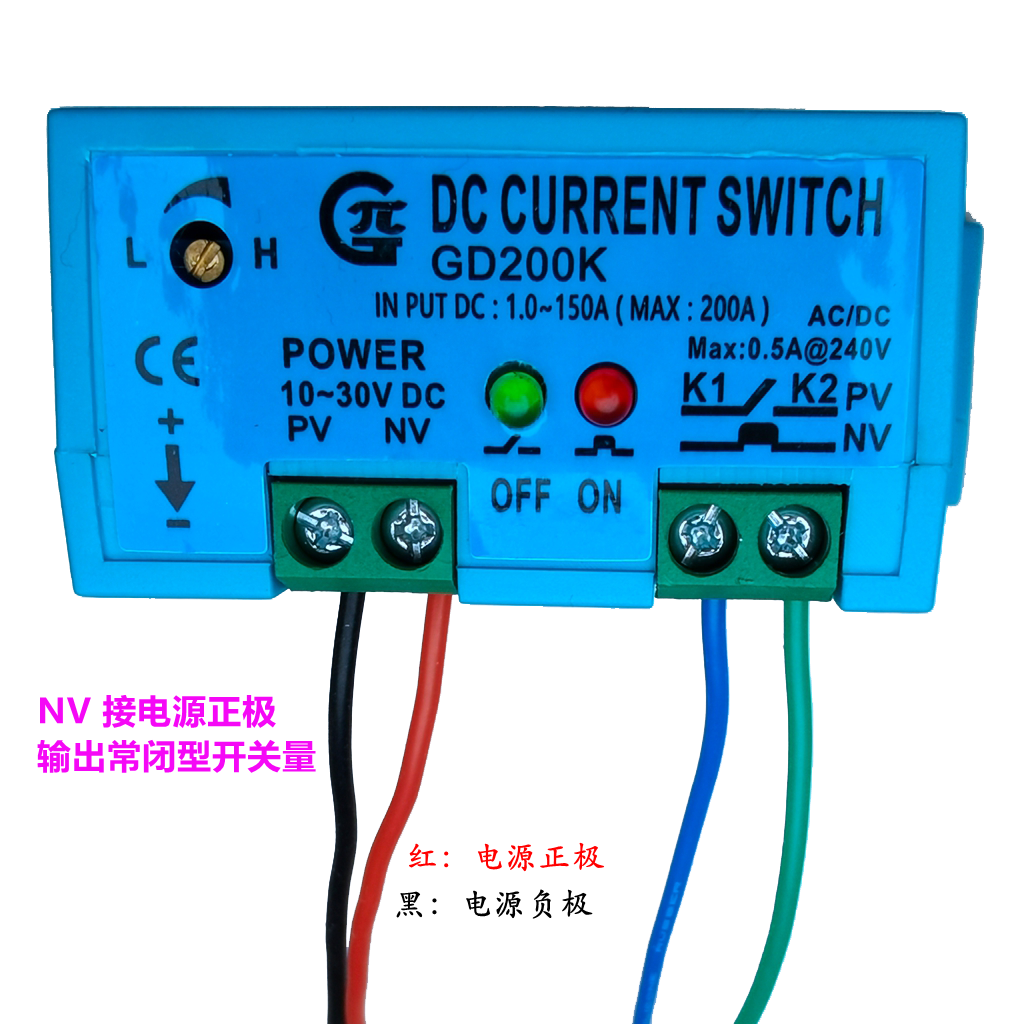

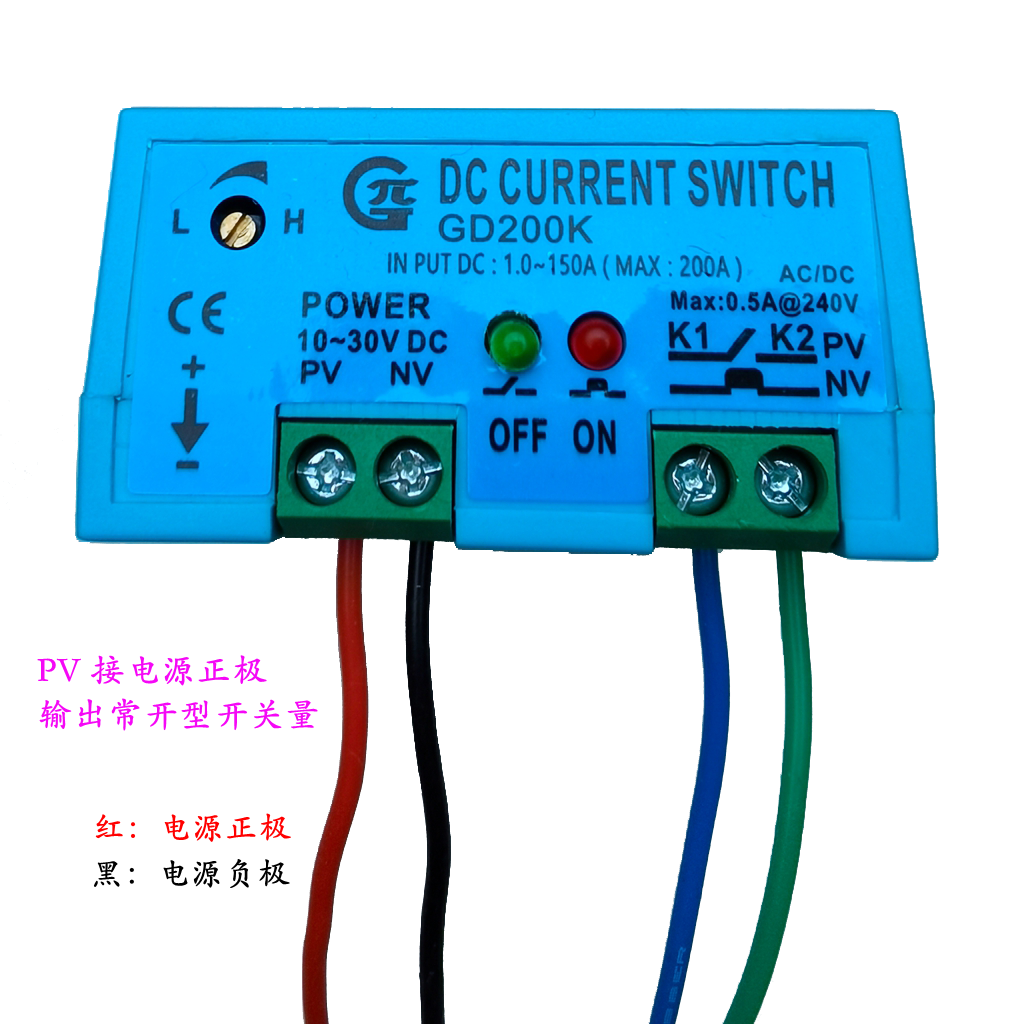

正极：Positive electrode ；负极：Negative electrode 。 在这里，PV接电源正极，NV接电源负极，是为常开型 ； 若 NV接电源正极，PV接电源负极，是为常闭型 。

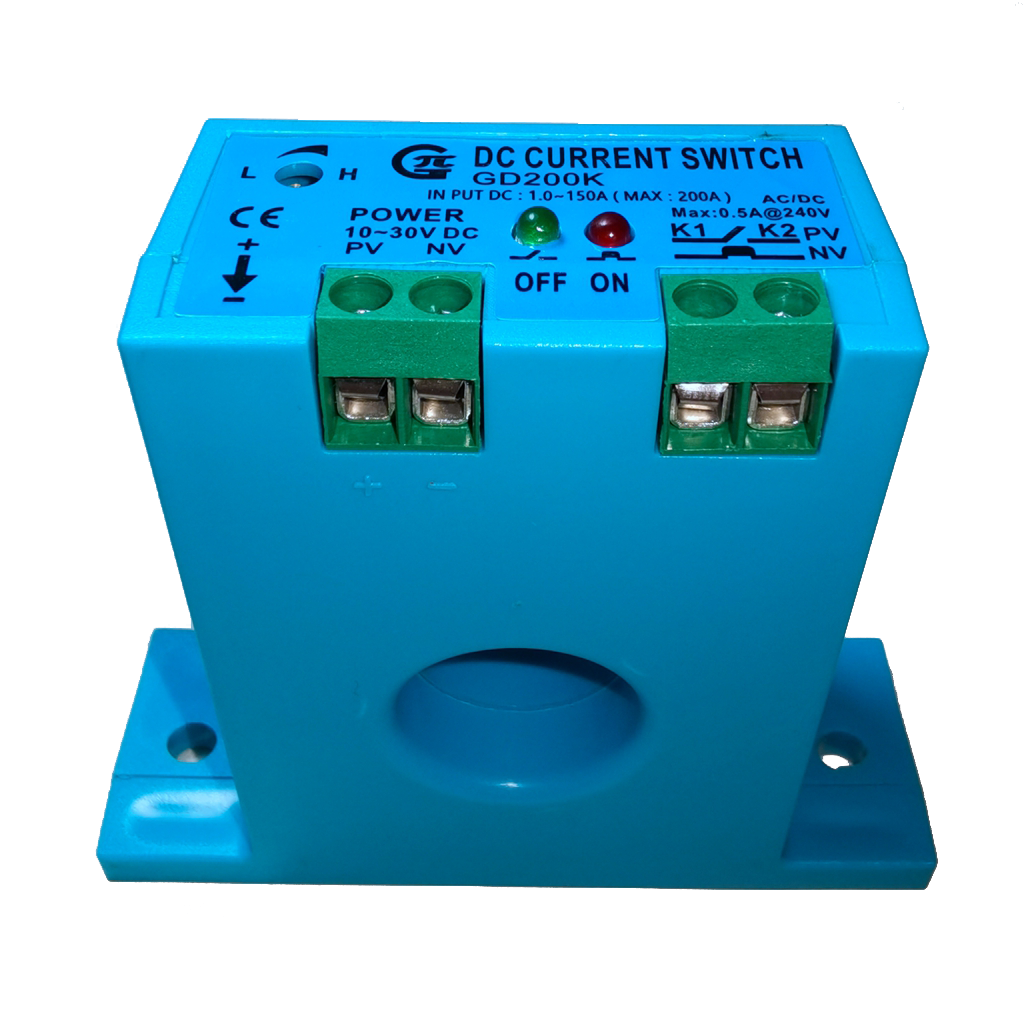

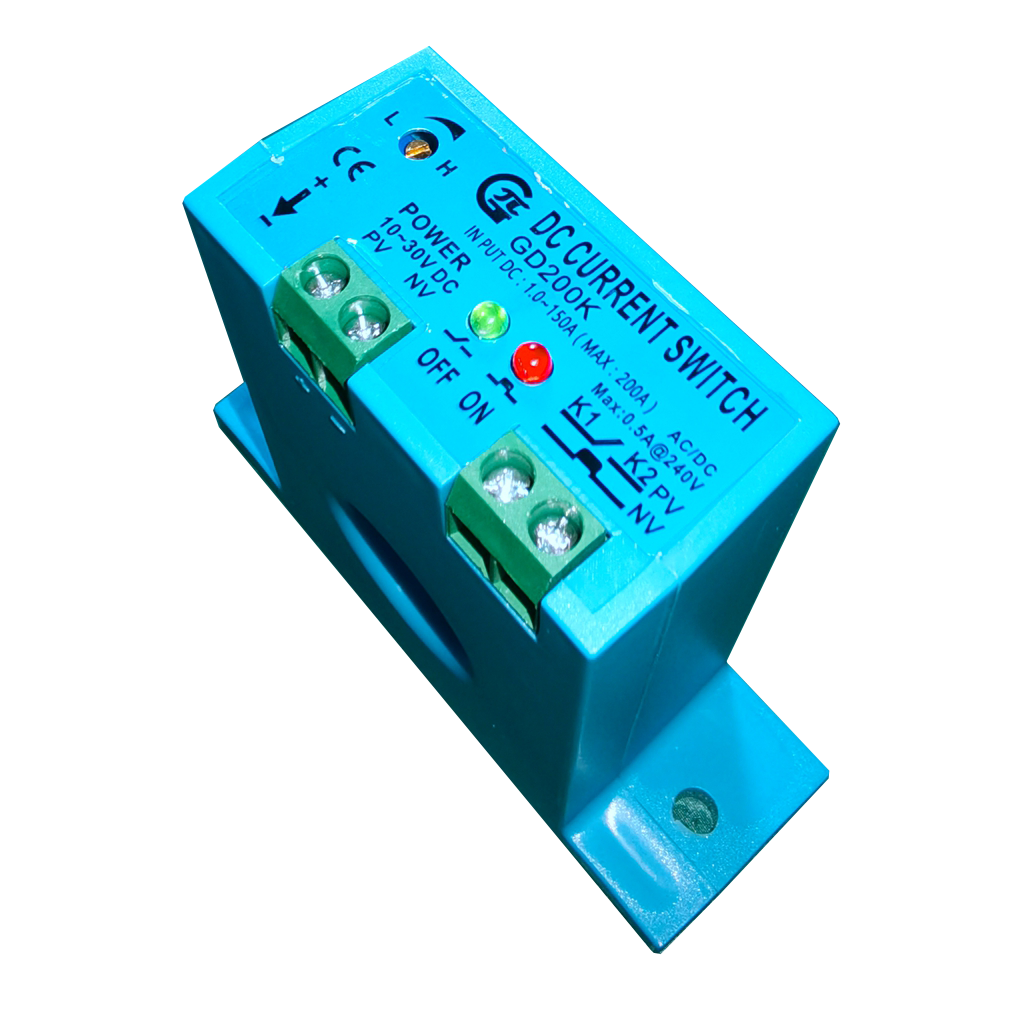

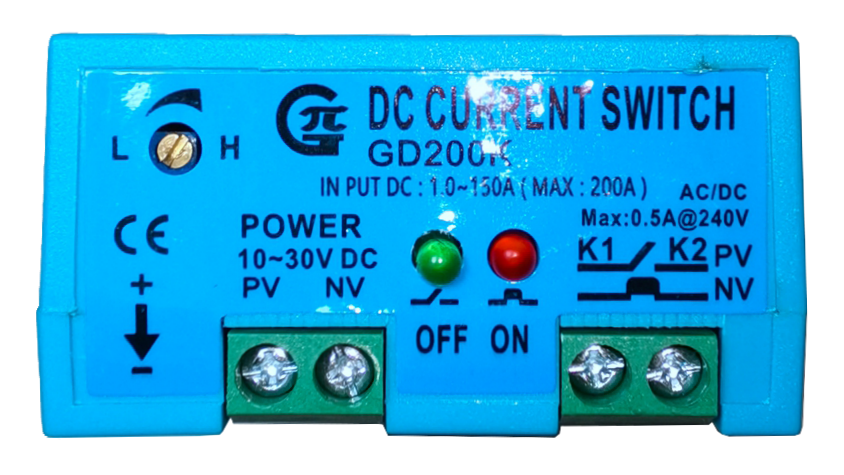

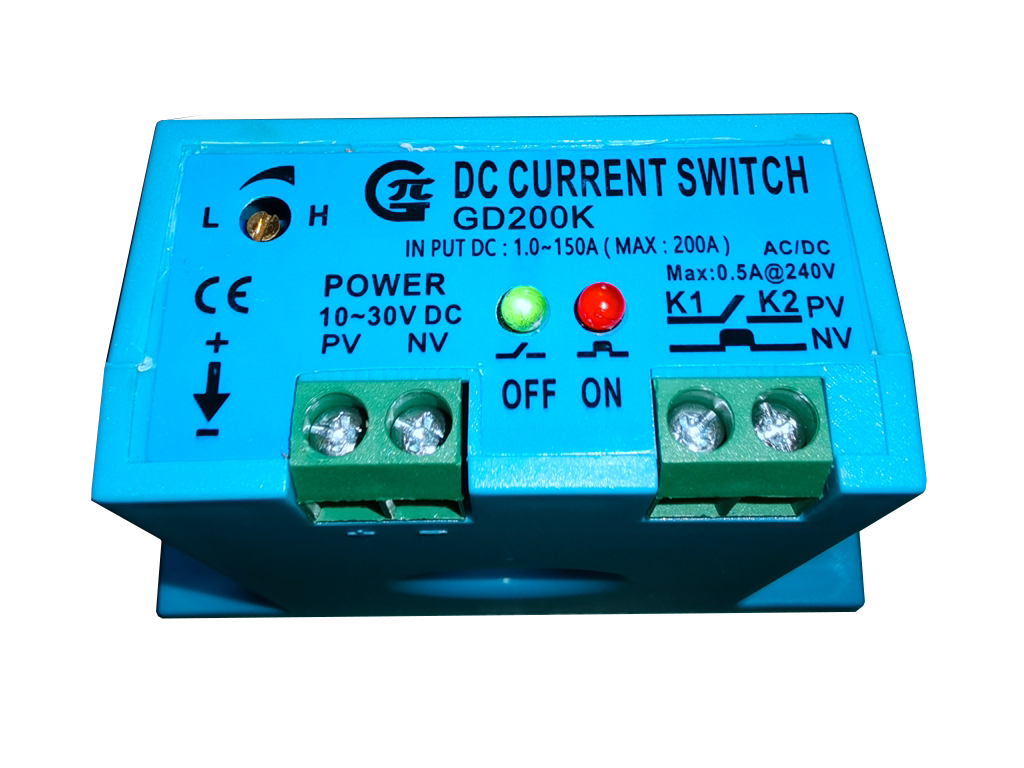

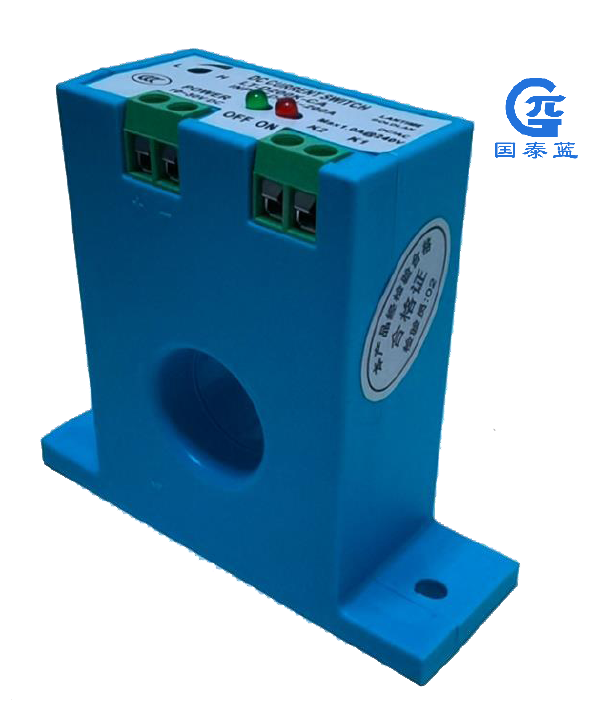

产品展示（GD200K）

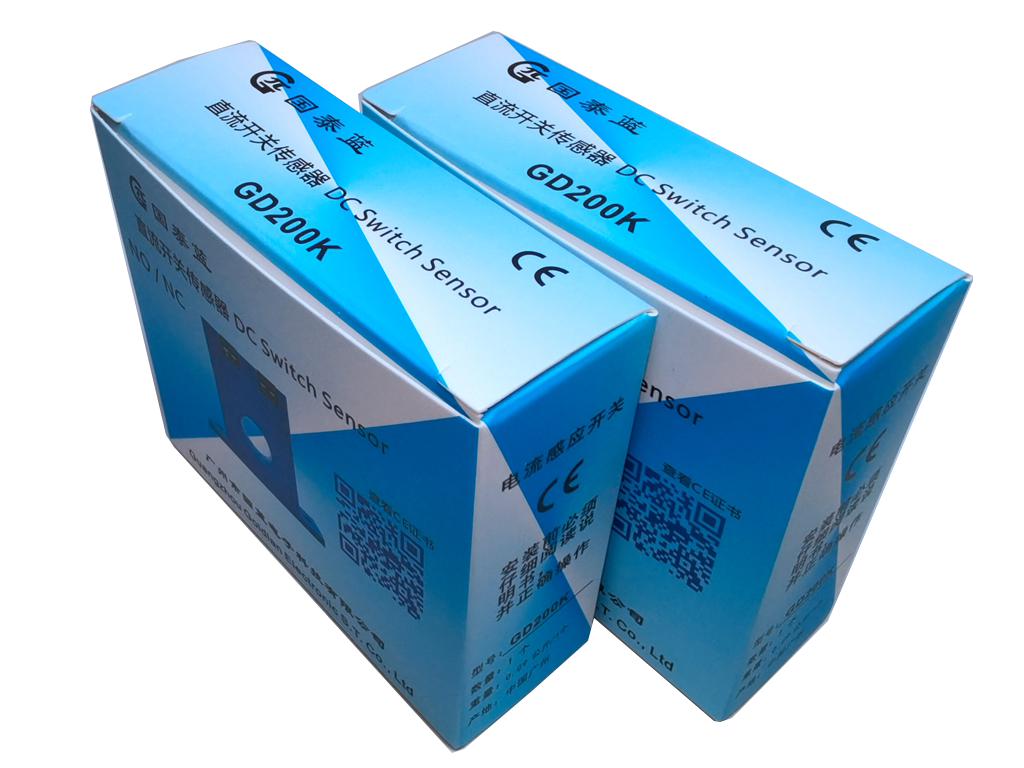

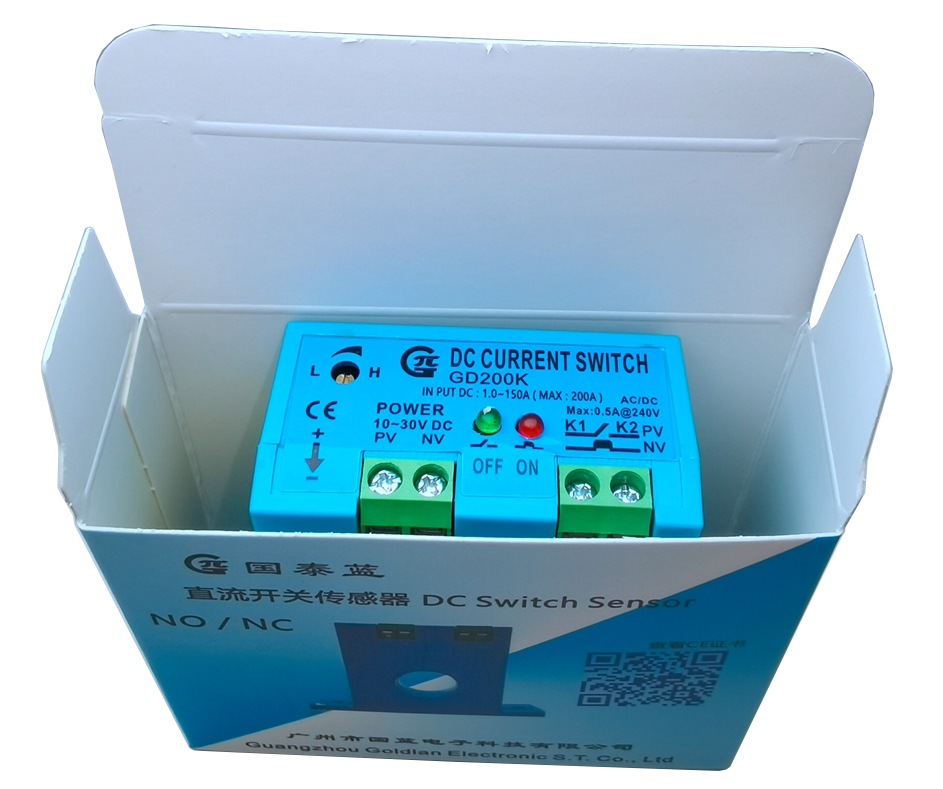

包装

相关事项及申明

1、安装应用接线时，务必要断开所有相关的电源，以确保安全；并须由经过培训的相关技术人员操作。

2、开关端是禁止未经负载而直接接上电源的。例如要接上继电器或接触器等，以防止当开关发生闭合时产生的过电流将产品永久性损坏。

3、穿心电流超过设定值了，红绿灯已转灯，但输出被控制的继电器或接触器等没动作（或无信号表示），检查连线是否正确，供电是否正常。

4、接上工作电源后，必须有一个灯亮，如果所有指示灯不亮，请联系销售客服。

5、采购及应用本产品时，设计人员应意识到本品可能带来的风险，本司不对应用本产品所造成的任何偶然或继发损失负责。

6、本产品受已获准及尚在审批的中华人民共和国专利的保护。

写在最后：GD200K代替D200K-OA和D200K-CA，D200K-OA和D200K-CA于2025年1月起停止生产和上市 。
