直流小电流常开常闭两用用型GD35K电流感应开关传感器

采购和应用本产品时，请在产品的额定值内使用，请勿使用产品的极限值。

描述

      GD35K是一款小电流量程的电流感应开关产品，是基于霍尔电磁感应原理，为了安全地检测和监控电气设备的电流而研制而成。与传统的热保护器或过流保护器相比，在规定的电流量程范围内，电流感应开关可设置任意的电流监测值，具有更准确，更及时的报警或保护，是电气设备自动化、电力监测监控的理想伴侣。

特点

     互感式检测电流，对电流进行采样，采样到电流信号后，对电流信号进行处理，变为开关量输出。

     输入端与输出端是互感式传输，无物理连接，隔离耐压超过2000Vac

     工作电源端与输出端由光耦隔离，开关端与电源商耐压超2000Vac

     输出端采用高电压（650V_DC）的MOS客作为开关管，重负载时输出更稳定。应用接线更简单。

     最小检测电流从0.5A起，额定检测值是30A（MAX：50A）。

     开关触点容量为0.5A@240V，反应迅速，无机械触点的声音，也无次数限制。

应用

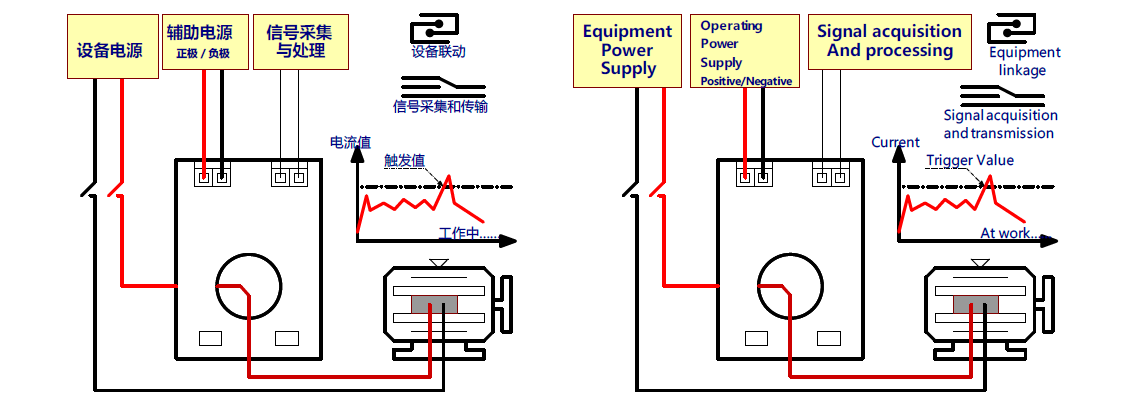

    检测监控电机，遂道风机等通风设备，路灯等的工作情况，过欠电流报警、保护。

    通风环保要求，吸尘除尘要求，加水研磨设备，模具加工设备。

    远程无人值守，企业安全，自动化设备连接，机器联合制动，智慧家居。

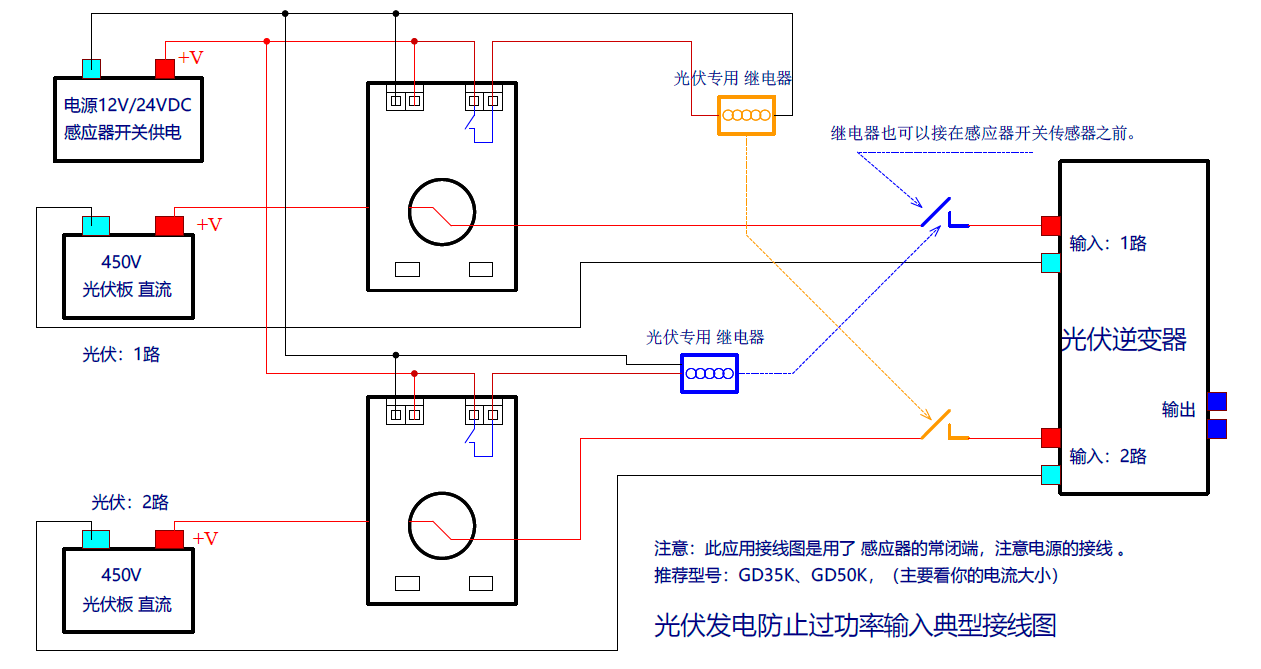

    光热发电厂，换流站，汇流箱，配电箱配电柜，矿业等。

参数

        输入电流量程：0.20A-25A（MAX：30A）

        开关输出容量：MAX：0.5A @ 240Vac/dc

        开关泄漏电流：≤0.02mA  @ 240Vac/dc

  开关端对电源端耐压：≥2000V AC

        触发响应时间：0.2秒

        磁 滞  现 象：≤1%

        工作电源（DC）：12V~24V DC （Min:10V~Max:30V）

        内部消耗功率：≤0.5W @24.0V 时

        复 位 电流值：≈10%

        产品外壳材质：PC/ABS合金工程塑料

            防火等级：  UL94V-0

        产 品 尺 寸 ：H×W×T＝57×48×24 mm（不含导轨扣）

          检测孔直径：Φ 12.5mm 。

        安装适应方式：导轨DIN35或螺丝安装，

       适 用 螺 丝 ： M4

       产 品 重 量 ：0.065Kg（65克）

        工作环境温度：-35℃～+85℃

        储 存 温 度 ：-40℃～+105℃

        工作环境湿度： 0～95%

         IP防护等级 ： IP3.0

产品选型

温馨提示： 由于部分产品整理、部分产品停止生产及销售，通常都会有另一款可以代替的产品上市。例如GD200K代替了D200K-OA和D200K-CA；

安装

    根据您设备的电气布局，放置于适合位置；

    把母线穿过检测孔，注意，电流的正极和负极的方向，须跟从产品标签上的电流指示方向。

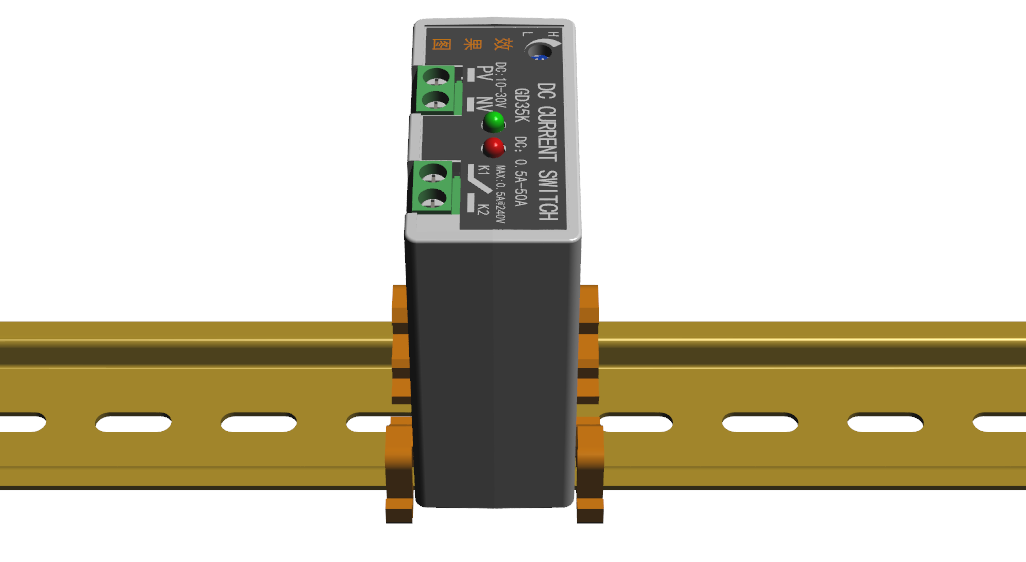

    可用C35型电工导轨安装或使用螺丝固定电流感应开关传感器；

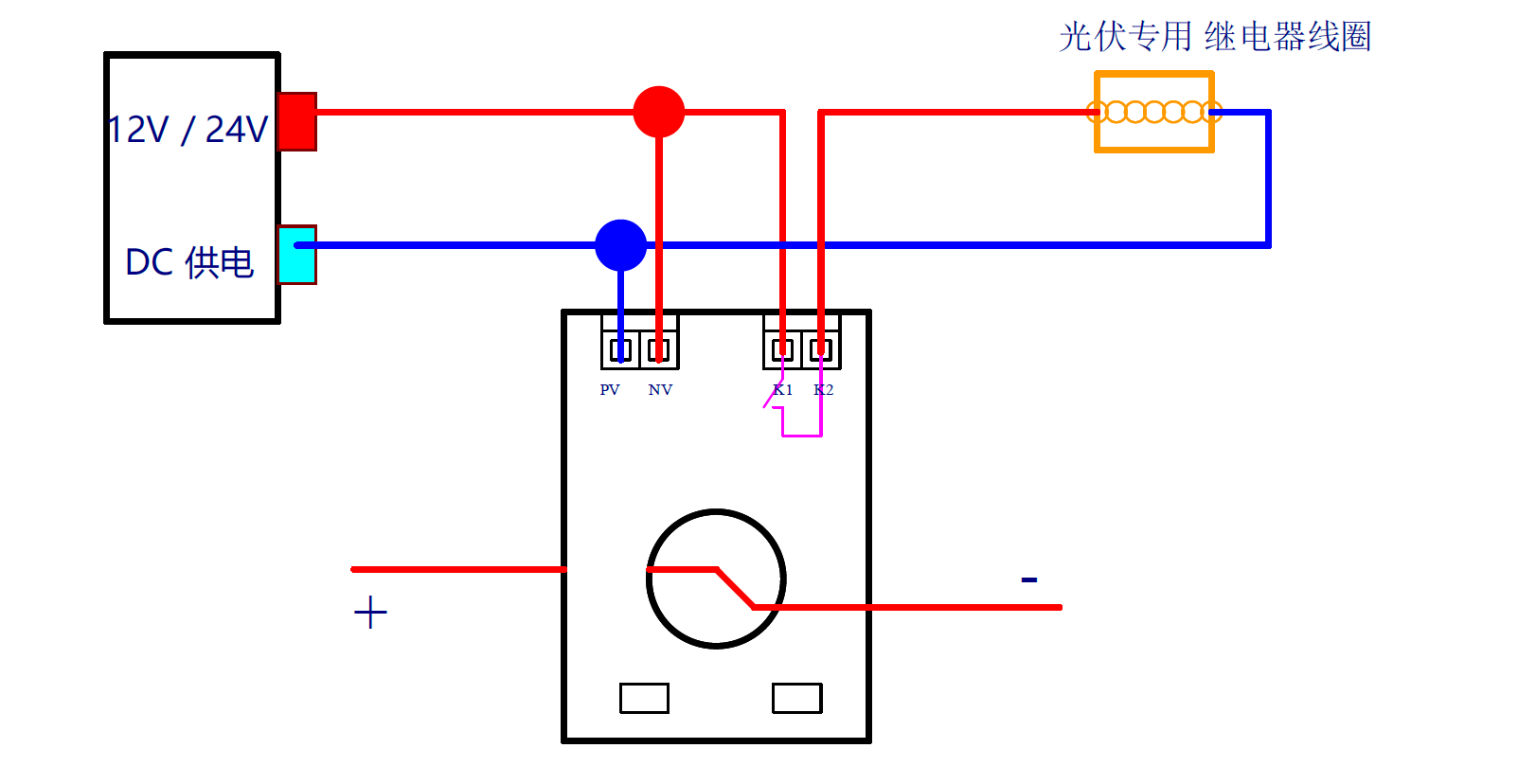

    接上电流感应开关的工作电源并保证接线是正确的；

    用信号线连接开关K1、K2到您自动设备信号接收端；

    检查所有连线完全正确。

触发值调试（以常开型为例）

      1、给电流感应开关接上12V_DC或24V_DC的工作电源，（应亮绿灯，若是亮红灯，说明检测值调零了，要顺时针调旋扭CS直到红灯转为绿灯）接电源时要注意工作电源的正负极（这决定了输出的是常开量还是常闭量），且只能接直流电源。

      2、接上相应的穿心电流（你要监测0.50A就给一个0.50A的穿心电流，要监测10.0A的就给10.0A的电流）

      3、接上穿心电流后，如果是绿色灯亮，说明这个电流值在设定的阀值之下；如果是红色灯亮起来，说明这个电流值在设定的阀值之上。

      4、作为过电流监测，若是绿灯亮时，缓慢逆时针调CS旋扭使得绿灯刚好跳变为红灯即可；若是红灯亮时，顺时针调CS旋扭使得红灯转为绿灯再缓慢要调CS使得绿灯刚好跳变为红灯即可。

      5、作为欠电流监测使用时，以过电流监测的基础上再顺时针缓慢调试CS使得红灯跳变为绿灯即可。

      6、如果作为常闭型应用，上述的指示灯则与常开型的相反 。 但是，也可以先按常开型的调试好以后再把工作电源的正负极调过来，即可变为常闭型的应用 。

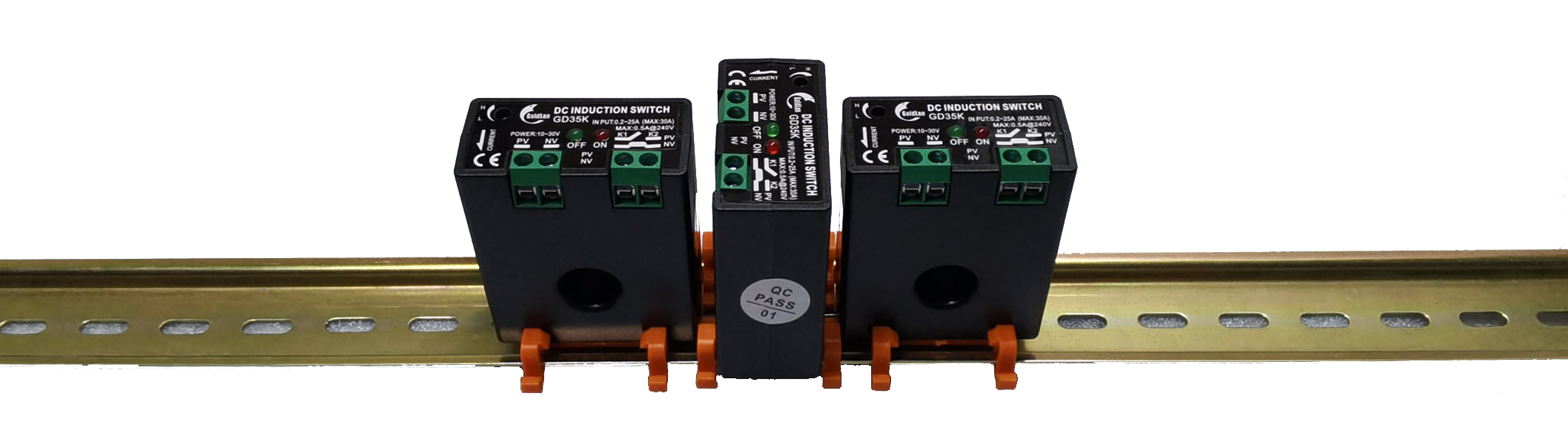

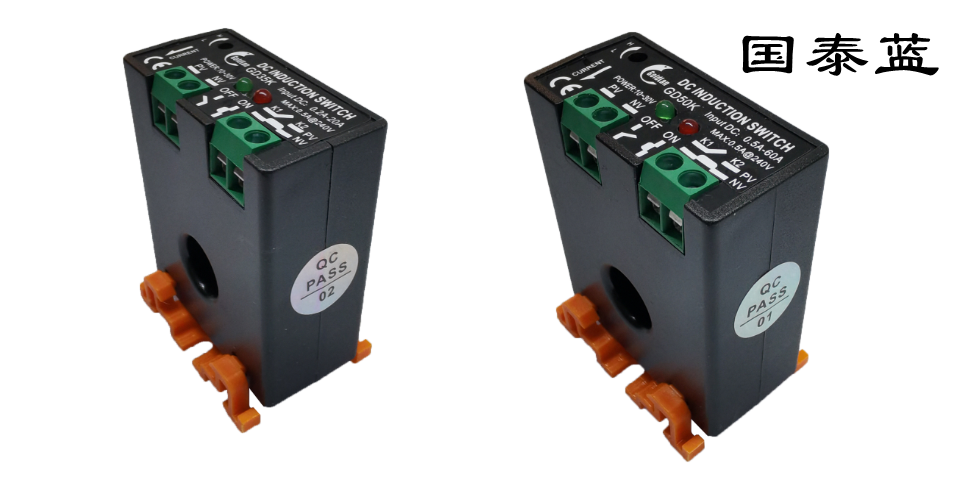

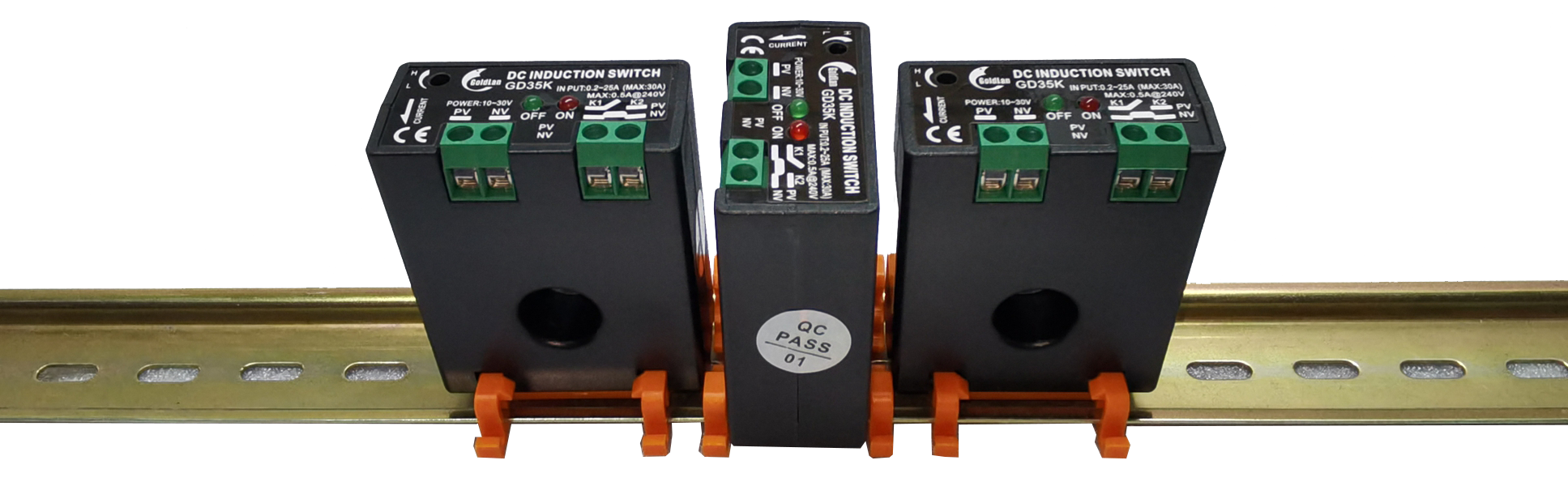

产品展示

产品包装

使用时注意事项

      接线前应断开所有相关的电源，以防触电事故。与作业无关的工具、物料必须远离现场，尤其是可燃易爆物品，必须有安全的距离要求。具有专人的管理和监督。

      所有安装接线之工作人员，必须持有相关的岗位工作证或经培训合格之人员并持证上岗。

      开关输出端是电子开关，严禁未串接上负载而接上电源，

      接线的每一步都必须正确，按图纸检查一二遍确认无误后再通电，

      本产品应避免在阳光直射或雨淋之处，户外应用时，应加配电箱或配电盒。

      采购和应用本产品时，请在产品的额定值内使用，请勿使用产品的极限值。

风险申明

      任何电子电气产品，都会随着时间变迁而老化，在采购本产品时，采购人员和设计人员应当意识到本产品可能带来的风险，本司不对应用本产品可能带来的损失或续继损失负责。更加不会对因操作不当产生的损失负责。
