PCB线宽铜厚与电流大小的计算
PCB线宽铜厚与电流大小计算
在设计电流感应开关或电流控制器时，通常要注意线宽能通过的电流大小以及对产品整体性能的影响。电路中的逻辑走线，线宽不用太宽；电路中的虚拟地GND，是整个电路的公共参考点，在应用中得考滤DV/DT带来的影响。

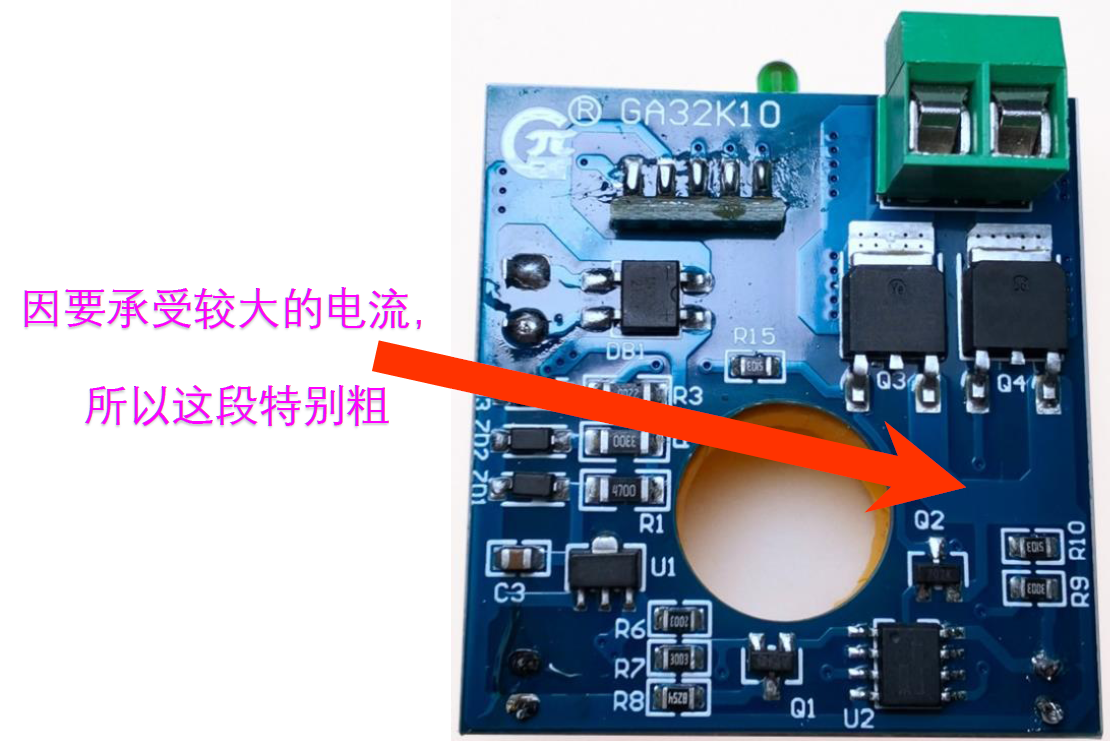

但是，在电流感应控制器的应用里面，GND却不一定是最宽的，最宽的可能是控制器开关管对输出端子那一段。例如开关触点大电流的电流感应开关GA32K10 ，两个开关管的线路连接部分，是整个电路板布线最宽的地方。
其实电流感应开关传感器GA32K10是一款电流传感器向电流控制器过渡的一款产品，因为它是直接驱动负载而不是简单的给后级一个信号。
环境温度25℃度时的对照：
电流与PCB线宽的关系
温升：控制在+10℃ 时
|
电流大小 A |
PCB线宽 mm |
||
|
0.5 OZ / 18um厚 |
1.0 OZ / 35 um厚 |
2.0 OZ / 70um厚 |
|
|
1 |
0.60 |
0.31 |
0.16 |
|
2 |
1.56 |
0.80 |
0.41 |
|
3 |
2.73 |
1.40 |
0.71 |
|
4 |
4.07 |
2.05 |
1.05 |
|
5 |
5.53 |
2.80 |
1.42 |
|
6 |
7.12 |
3.60 |
1.82 |
|
7 |
8.8 |
4.50 |
2.30 |
|
8 |
10.6 |
5.35 |
2.70 |
|
9 |
12.5 |
6.30 |
3.20 |
|
10 |
14.5 |
7.25 |
3.65 |
|
12 |
18.5 |
9.30 |
4.65 |
|
13 |
21 |
10.5 |
5.20 |
|
15 |
25.5 |
12.7 |
6.40 |
|
16 |
27.6 |
13.8 |
6.93 |
|
18 |
32.5 |
16.2 |
8.13 |
|
20 |
37.5 |
18.8 |
9.50 |
|
22 |
|
21.5 |
10.8 |
|
23 |
|
22.8 |
11.5 |
|
25 |
|
25.5 |
12.8 |
|
27 |
|
28.5 |
14.3 |
|
30 |
|
32.9 |
16.5 |
|
35 |
|
40.8 |
20.5 |
|
40 |
|
48.8 |
24.5 |
|
45 |
|
52.5 |
28.7 |
|
50 |
|
66.5 |
33.5 |
|
|
|
|
|
—— 喜欢本文可点击这里下载 ——
点击这里下载：电流大小与PCB线宽计算（PCB设计助手 —— 可以帮助计算PCB线宽与承受电流大小的一个工具软件）……
.
