PNP型多节点电流感应控制器GA303K204P12的应用

         要知道机器设备在工作过程中的多种状态，则要用到多节点检测电流传感控制器，GA303K204P则刚好是可以检测多个电流节点（4个节点）的配套产品。

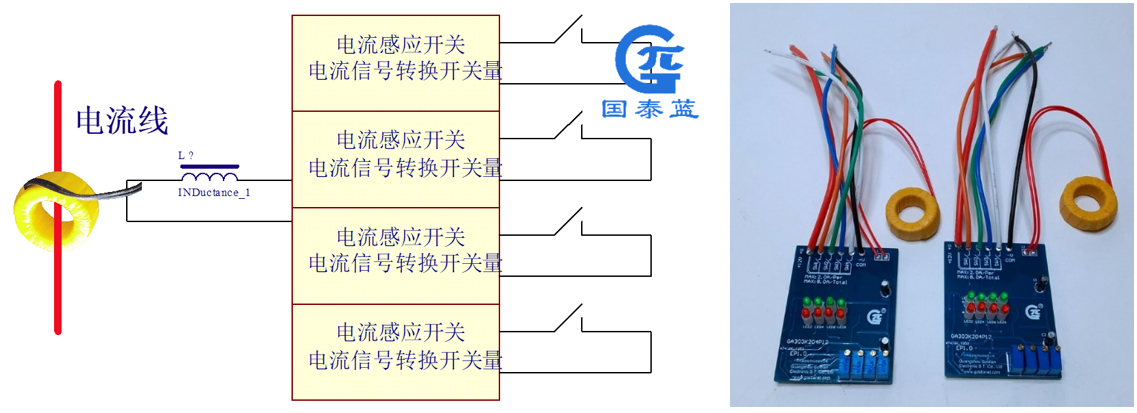

         被检测的电流线穿过电感线圈，线圈检测到电流信号后传送到电子电路板，电子板对线圈送递过来的电流信息进行分析和比较，最后输出4个开关量，可以对电磁阀，气阀等设备进行控制，也可以传送到PLC等控制中心进行整体分析。

       GA303K204P12 主要应用在12V低电压控制的场合中，可以直接控制大电流的电磁阀。是一款1路输入多路输出的电流感应产品。

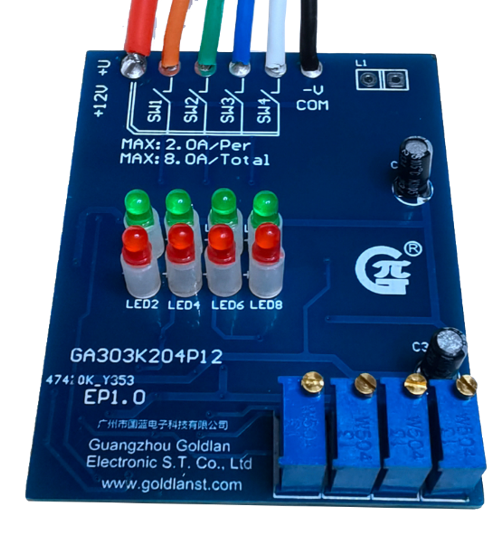

下图中从左至右：4个电位器对应4组红绿LED指示灯和对应SW1、SW2、SW3、SW4 ，调节电位器可以改变该组（路）的电流检测值。

         例如，我有一台发电机，需要对以下4个电流值进行监测，当电流达到这4个电流点时，便执行一个相应动作（或功能）。

         第1个电流值：当我们作业完成了，或处于比较长时间的休息或空闲时，需要自动关闭发电机；

         第2个电流值：当发电机开始工作时，发产生大量的热量，需要进行适当的散热；

         第3个电流值：当使用电能快达到该发电机的警戒线时，需要提醒适当减少负荷负载；

         第4个电流值：当输出的电能超过设定的极限值时，为了保护发电机不被损坏，强制关停发电机。

分别调节电位器VR1-VR4，可以对以上的电流值点进行快速设定。

        本产品和一般电流感应开关一样，它的工作电源是由电感线圈提供，无需另外供应电源，加装了此设备后的发电机，需要人工手动开启，对发电机有了更深一层的保护。
